《德州仪器汽车级MEMS数字微镜器件DLP5531产品分析》
2025-12-11 14:27:31   来源：麦姆斯咨询   评论：0   点击：

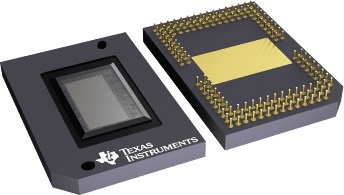

Texas Instruments DLP5531 Automotive Digital Micromirror Device (DMD) for Exterior Lighting Applications

适用于汽车外部照明应用的汽车级0.55英寸130万像素DLP®数字微镜器件（DMD）

根据市场调研机构Yole发布的《汽车先进前照灯系统》报告介绍，矩阵像素LED前照灯正在崛起，而基于德州仪器（TI）DLP®数字微镜器件（DMD）DLP5531的汽车照明系统凭借其130万像素的分辨率，有望占据显著的市场份额。DLP5531是一款采用MEMS微镜阵列（7.6μm微镜间距，±12°微镜倾斜角，0.55英寸对角线）的微光机电系统（MOEMS），分辨率格式为1153 x 1153，已被奥迪（Audi）选中用于其高端e-tron和A6车型，也被梅赛德斯-奔驰（Mercedes-Benz）选中用于其新款迈巴赫车型。

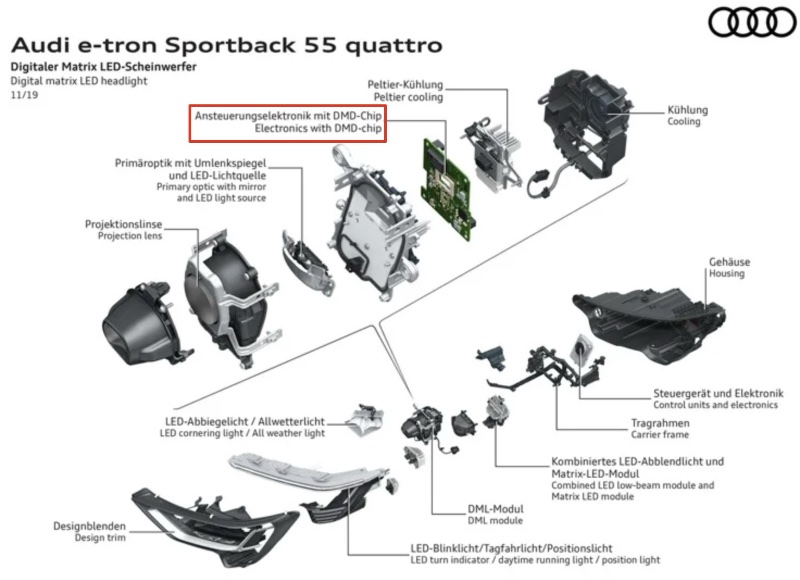

奥迪e-tron车型的数字矩阵LED大灯采用德州仪器数字微镜器件DLP5531

据麦姆斯咨询介绍，德州仪器汽车级MEMS数字微镜器件（DMD）DLP5531与数字微镜器件控制器DLPC230、系统管理和照明控制器TPS99000相结合，能够实现高性能、高分辨率的汽车前照灯系统。采用2:1宽高比，支持超宽宽高比设计；具有130万像素分辨率，支持高分辨率符号投射、自适应远光灯、以及激光雷达（LiDAR）光学滤波器应用。

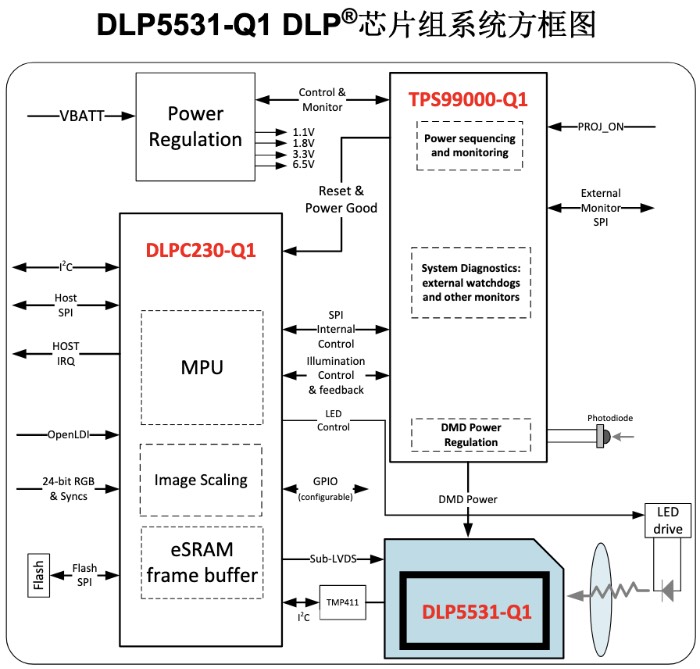

DLP5531 DLP®芯片组系统方框图

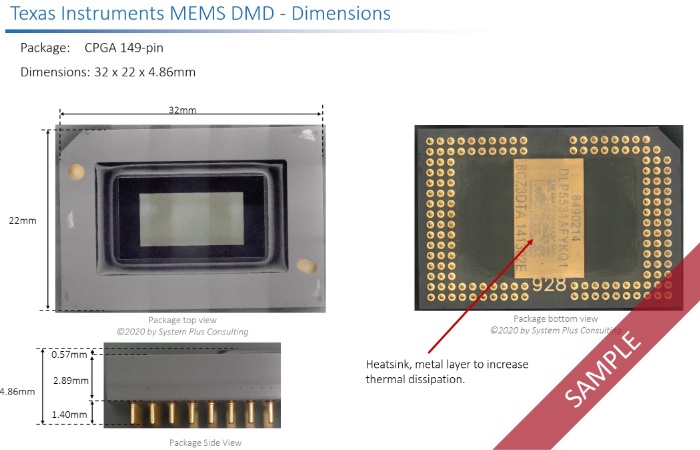

德州仪器汽车级MEMS数字微镜器件DLP5531封装尺寸

DLP5531的光通量是前代DLP3030汽车级MEMS数字微镜器件的3倍以上，与LED或激光器照明兼容，能够获得更宽广的视场和更高的亮度输出。DLP5531针对汽车照明而配置，可实现更高效率以及更紧凑的光学引擎设计。S450封装针对数字微镜器件而言具有低热阻的特点，可以获得更高效的热管理解决方案。

本报告对DLP5531进行了全面的逆向与成本分析，以提供MEMS数字微镜器件技术数据、制造成本和售价。此外，本报告还提供了光学照片和扫描电镜（SEM）照片，并附有注释和尺寸标注，有助于理解该技术和制造工艺流程。DLP5531采用晶圆级封装进行保护，并组装在陶瓷针脚栅格阵列封装（CPGA）之中（标称封装尺寸为22.30mm × 32.20mm），能够在低温和高温环境下工作。该数字微镜器件由德州仪器自己制造，根据Yole推测在其美国8英寸（200mm）晶圆厂生产。

德州仪器汽车级MEMS数字微镜器件DLP5531剖面图（样刊模糊化）

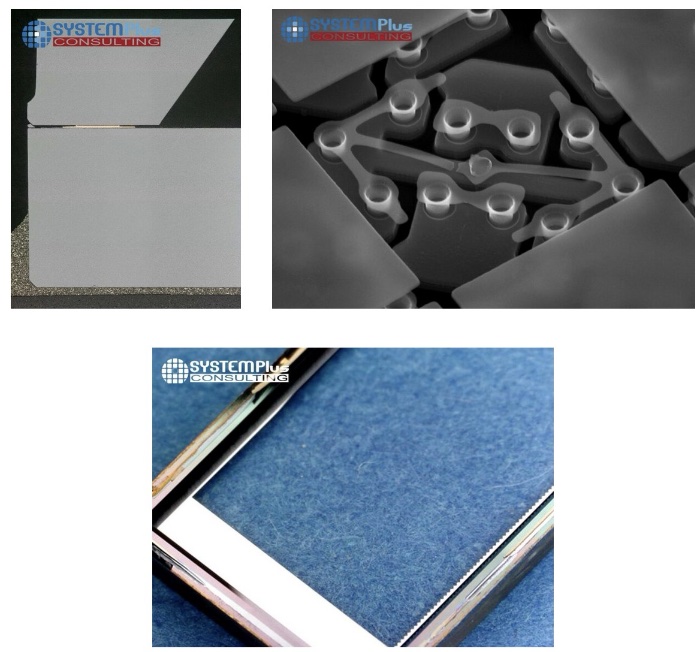

德州仪器汽车级MEMS数字微镜器件DLP5531逆向分析照片

如果您希望购买《德州仪器汽车级MEMS数字微镜器件DLP5531产品分析》报告，请联系麦姆斯咨询王懿，邮箱：wangyi#memsconsulting.com（#换成@）；电话：17898818163。
