《小天才电话手表》拆解分析报告
2017-08-24 08:41:49   来源:微迷   评论:0   点击:

小天才电话手表搭载联发科MT6261DA处理器,采用0 95英寸、分辨率为180 x 120的AMOLED屏,采用GPS+基站+WiFi+加速度传感器+A-GPS五重定位,比一般的GPS定位更加精确。

购买报告请联系:
麦姆斯咨询 王懿
电话:17898818163
电子邮箱:wangyi#memsconsulting.com(#换成@)

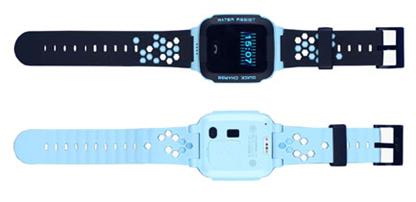

小天才电话手表搭载联发科MT6261DA处理器,采用0.95英寸、分辨率为180 x 120的AMOLED屏。支持Nano-SIM卡。手表表带采用美国道康宁TPSIV材料。支持IPX7级防水,此外手表还支持泡水提醒功能,手表浸水后,会以震动方式来提醒孩子停止玩水,手机端也会收到泡水提示,防范孩子溺水。采用GPS+基站+WiFi+加速度传感器+A-GPS五重定位,比一般的GPS定位更加精确。

《小天才电话手表》拆解分析报告

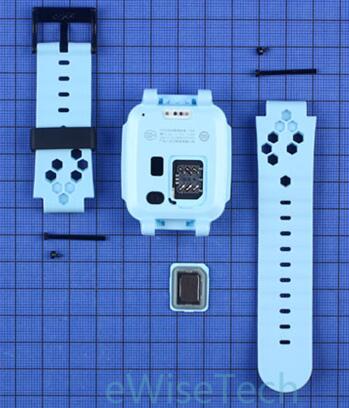

小天才电话手表表带通过两组对锁螺丝固定,SIM卡盖通过卡扣固定。

小天才电话手表表带通过两组对锁螺丝固定,SIM卡盖通过卡扣固定

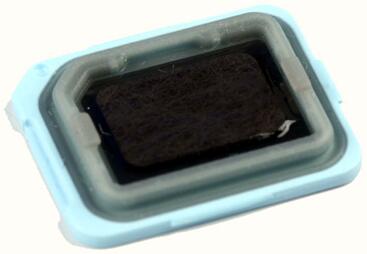

SIM卡盖采用硅胶防水,卡盖内贴有石墨片。

SIM卡盖采用硅胶防水,卡盖内贴有石墨片

小天才电话手表后盖通过泡棉胶+卡扣和屏幕模块固定。

小天才电话手表后盖通过泡棉胶+卡扣和屏幕模块固定

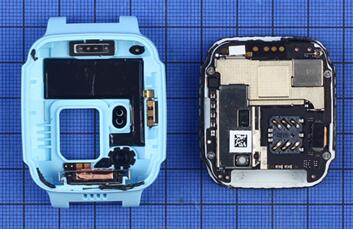

佩戴检测软板、麦克风软板和扬声器固定在后盖上,后盖内贴有石墨片。

佩戴检测软板、麦克风软板和扬声器固定在后盖上,后盖内贴有石墨片

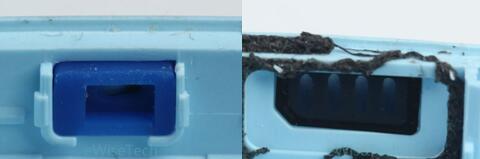

小天才电话手表后盖经过防水处理,MEMS麦克风处采用胶套胶套(下面左图),扬声器处采用防水膜(下面右图)。

小天才电话手表后盖经过防水处理

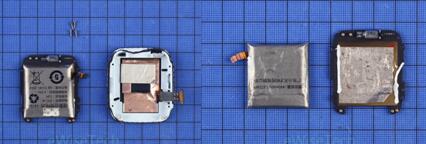

小天才电话手表主板通过4颗十字螺丝固定,屏幕背面贴有石墨片,电池上包裹着一层石墨片。

小天才电话手表主板通过4颗十字螺丝固定,屏幕背面贴有石墨片

去掉屏蔽罩后可以看到主板上的IC。

主板背面主要IC(下图):
淡绿:MEDIATEK-MT6261DA-处理器芯片
粉红:Winbond-W25Q128JV-SERIAL FLASH MEMORY
淡青:AIROHA-AP6682-前端模块
红色:TI-BQ25898-电池快充芯片
黄色:Cypress-CYW43362-WiFi芯片
绿色:Dialog-DA14580-蓝牙芯片
蓝色:u-blox-G7020-KT–GPS芯片
灰色:加速度传感器
紫色:红外传感器

小天才电话手表主板背面主要IC

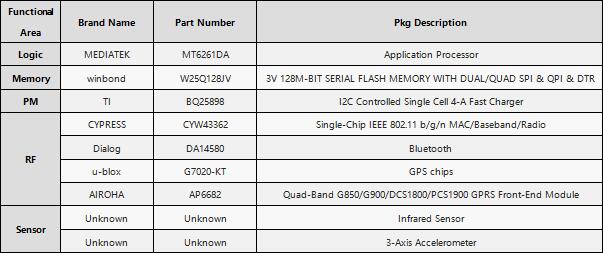

小天才电话手表主板上使用的Logic、Memory、PM、RF和MEMS芯片使用信息见下表:

小天才电话手表主板上使用的Logic、Memory、PM、RF和MEMS芯片

总结:

手表主板采用单面板设计,采用佩戴检测软板+红外传感器双重检测佩戴情况。防水方面,SIM卡盖、扬声器、麦克风、按键处经过防水处理。散热方面,屏幕、主板、电池采用石墨片和铜箔散热。手表采用ATL锂聚合物电池+TI BQ25898电源管理芯片,实现低压快充功能。
