《三星Gear Sport智能运动手表》拆解分析报告
2017-12-09 21:13:42   来源:微迷   评论:0   点击:

Gear Sport智能运动手表搭载一块1 2英寸正圆形Super AMOLED全彩显示屏,分辨率为360 x 360,第三代康宁保护玻璃,屏幕内指针中央集成环境光线传感器,能够根据不同环境光线强弱实时调整屏幕亮度,屏幕上半部集成NFC天线。

购买报告请联系:
麦姆斯咨询 王懿
电话:17898818163
电子邮箱:wangyi#memsconsulting.com(#换成@)

Gear Sport智能运动手表是三星与Note8同时发布的三款新品之一,作为Gear S2和Gear S3的换代产品,Gear Sport在运动监测方面与Gear S2有明显的提升和增强。在硬件配置方面,Gear Sport弱化了Gear S3的独立通讯功能和S3主打商务豪雅的奢华配置。

Gear Sport智能运动手表搭载一颗三星自家的Exynos 7270双核1GHz处理器,0.75GB运行内存,4GB闪存,运行于Tizen3.0操作系统,1.2英寸Super AMOLED触控屏,分辨率360 x 360。支持5ATM/50米防水,内置300毫安锂离子电池支持无线充电,内置麦克风支持语音唤醒等语音操作,内置心率传感器,支持实时心率监测功能。

三星Gear Sport智能运动手表

Gear Sport智能运动手表搭载一块1.2英寸正圆形Super AMOLED全彩显示屏,分辨率为360 x 360,第三代康宁保护玻璃,屏幕内指针中央集成环境光线传感器,能够根据不同环境光线强弱实时调整屏幕亮度,屏幕上半部集成NFC天线,屏幕型号:AMB119EU08。

三星Gear Sport智能运动手表

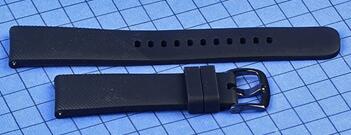

Gear Sport智能运动手表标配一副20毫米L号可拆卸硅胶运动表带,包装盒中还附赠了一个20毫米S号表带,表带带有快拆拨杆,方便用户更换。

Gear Sport智能运动手表标配一副20毫米L号可拆卸硅胶运动表带

Gear Sport智能运动手表底部集成光学式心率传感器,传感器与测试窗口之间没有偏移现象,底壳表面印有产品型号及其他信息,顶部有气压计的感应孔和泄压孔。

Gear Sport智能运动手表底部集成光学式心率传感器

Gear Sport智能运动手表左侧没有任何部件,右侧集成返回键和电源/功能键,一处麦克风收音孔。

Gear Sport智能运动手表左侧没有任何部件,右侧集成返回键和电源/功能键,一处麦克风收音孔

Gear Sport智能运动手表底壳采用PC+20%玻璃纤维制造,采用4颗Y字形螺丝和内侧卡扣与手表表壳固定,四个螺丝孔外都有防水胶垫保护,内侧外围有一圈0.8毫米宽防水胶。

Gear Sport智能运动手表底壳采用PC+20%玻璃纤维制造

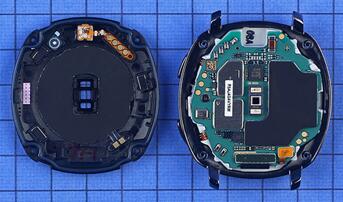

Gear Sport智能运动手表内部部件高度模块化,底壳内侧贴有无线充电感应线圈,周边有三块呈三角布局的磁铁用于充电时吸住无线充电底座,底壳内有独立安装的气压计组件,卸压孔表面有一层硅胶膜。主板使用一颗十字螺丝固定,芯片屏蔽罩表面贴有一层石墨贴纸。

Gear Sport智能运动手表内部部件高度模块化,底壳内侧贴有无线充电感应线圈

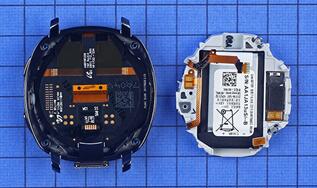

Gear Sport智能运动手表内支撑组件采用注塑工艺生产一侧集成两处天线金属弹片,分别为GPS信号和Wi-Fi、蓝牙信号服务。矩形线性振动器嵌入内支撑一侧凹槽,中间电池仓占据内支撑组件大部分面积,300毫安锂离子电池用双面胶固定在舱内。

Gear Sport智能运动手表内支撑组件采用注塑工艺生产一侧集成两处天线金属弹片

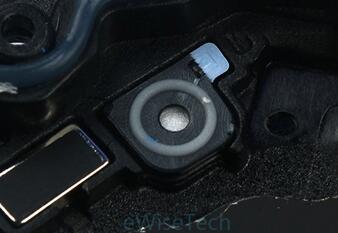

Gear Sport智能运动手表底壳内侧气压卸压孔处硅胶薄膜。

Gear Sport智能运动手表底壳内侧气压卸压孔处硅胶薄膜

独立气压计组件,从传感器背面印记确认该传感器FPC软板来自比亚迪。

独立气压计组件,从传感器背面印记确认该传感器FPC软板来自比亚迪

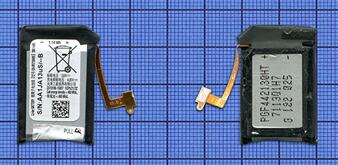

Gear Sport智能运动手表是使用一块300毫安锂离子电池,电池型号:EB-BR730ABE。

Gear Sport智能运动手表是使用一块300毫安锂离子电池

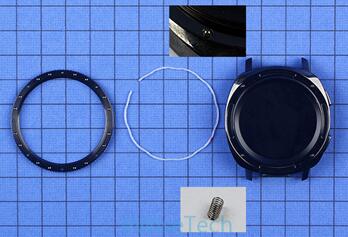

Gear Sport智能运动手表表圈部分采用不锈钢金属活动表圈,表圈与表壳之间有4颗活动滚珠,每颗滚珠下方都有一个金属弹簧,还有一圈白色硬质防水塑胶圈。

Gear Sport智能运动手表表圈部分采用不锈钢金属活动表圈

Gear Sport智能运动手表采用8层单面贴片PCB板,主要芯片都集成在主板背面。

主板正面主要IC(下图):

主板正面没有集成任何功能芯片和屏蔽罩,只有各部件接触金属弹片和两处金属补强。

主板正面没有集成任何功能芯片和屏蔽罩,只有各部件接触金属弹片和两处金属补强

主板背面主要IC(下图):
红色:Samsung-KMFJXC007 0.75GB运行内存和4GB闪存芯片+Exynos 7270/S2MPW01双核处理器+电源管理芯片
深蓝色:NXP-67T05-NFC控制芯片
淡蓝色:心率传感器模块,模块背面是一颗TI-AFE4404-心率监测控制芯片
黄色:Broadcom-BCM47758-五合一卫星定位芯片
绿色:DSP Group-D4A1A-数字音频功放
橙色:Broadcom-BCM430121-Wi-Fi/BT芯片
紫色:STMicroelectronics-LPS22HB-气压计芯片
粉色:STMicroelectronics-LSM6DS3-六轴加速度计和陀螺仪芯片
深绿色:IDT-P9221-无线充电接收器芯片
白色:Cypress-TMA525-触摸控制芯片

主板背面主要IC

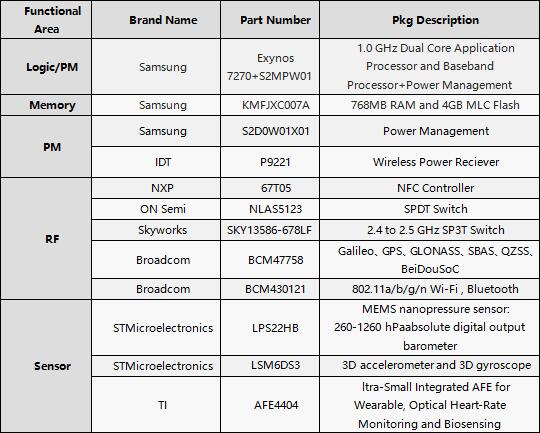

Gear Sport智能运动手表主板上使用的Logic、Memory、PM、RF和MEMS芯片使用信息见下表:

Gear Sport智能运动手表主板上使用的Logic、Memory、PM、RF和MEMS芯片

总结:

三星Gear Sport智能运动手表作为Gear S3和Gear S2的换代产品,都采用三星自家的正圆形全彩AMOLED显示屏,Gear Sport在外观方面与S3相比弱化了S3的豪雅的奢华配置,表盘尺寸与Gear S2基本相同,采用1.2英寸30.2毫米表盘,整机总重量保持在50g左右。整机高度模块化,拆卸较为方便,后期保养成本不高,手表在主要部件结合处使用防水胶圈进行处理,手表内置独立气压计和麦克风,支持游泳训练运动和语音控制。

三星Gear Sport智能运动手表针对喜爱运动的人士对系统功能做了很大的升级提升,除了支持日常的来电短信提醒外,可以通过手机APP自动选择超过60种锻炼方式,通过内置光学式心率传感器实时监测运动时的心率状态,并给出相应的指导建议。
