《消费类MEMS惯性测量单元(IMU)产品对比分析-2022版》
2022-08-22 14:50:48   来源:麦姆斯咨询   评论:0   点击:

本报告针对三款消费类MEMS IMU:BMI260(博世传感器,Bosch Sensortec)、LSM6DSM(意法半导体,STMicroelectronics)和ICM-42688-P(TDK InvenSense)进行物理分析,包括器件拆解、芯片剖析及材料分析等,并从器件性能、封装及芯片等方面进行对比分析。

Consumer MEMS Inertial Measurement Units Comparison 2022

购买该报告请联系:
麦姆斯咨询 王懿
电话:17898818163
电子邮箱:wangyi#memsconsulting.com(#换成@)

据麦姆斯咨询介绍,惯性测量单元(Inertial Measurement Unit,IMU)是测量物体三轴姿态角(或角速率)以及加速度的装置。通常,IMU内部集成3轴陀螺仪和3轴加速度计,以及运动/姿态算法。如果IMU内部集成的传感器采用MEMS技术实现,那么可被称为MEMS IMU。

消费类MEMS IMU主要采用电容检测原理,电容式MEMS加速度计的模型是一个由弹簧-质量块组成的阻尼系统,以水平方向加速度测量为例,根据牛顿第二定律和胡克定律,可得F=-k·x=m·a,那么加速度a=-k·x/m,对于制作完成的加速度计,弹性系数k和质量m是定值,而x可通过测量梳齿或平板电容而间接获得。类似地,电容式MEMS陀螺仪借助旋转运动产生的科里奥利力(惯性力)——需增加驱动信号,通过测量梳齿或平板电容而间接获得角速度。

消费类MEMS IMU市场预计将在2026年达到8.38亿美元,2019~2026年期间的复合年增长率(CAGR)约为5%。该增长的主要驱动因素是:(1)智能手机和可穿戴设备集成MEMS IMU比例的提升;(2)越来越多的分立式3轴MEMS加速度计和3轴MEMS陀螺仪将被6轴MEMS IMU取代。本报告针对全球领先厂商的三款消费类MEMS IMU:BMI260(博世传感器,Bosch Sensortec)、LSM6DSM(意法半导体,STMicroelectronics)和ICM-42688-P(TDK InvenSense)进行物理分析,包括器件拆解、芯片剖析及材料分析等,并从器件性能、封装及芯片等方面进行对比分析。最后,我们还检索并分析了产品的专利情况。

《消费类MEMS惯性测量单元(IMU)产品对比分析-2022版》

BMI260是针对智能手机应用的新一代高性能MEMS惯性测量单元(IMU),集成高性能加速度计,支持可为室内SLAM(同步定位与建图)提供高精度的步数记录、运动检测和精确数据。BMI260还可显著降低功耗,延长智能手机电池续航时间。低延迟及OIS(光学图像稳定)和EIS(电子图像稳定)支持,可助力智能手机呈现更清晰的图像和超流畅的视频稳定性。

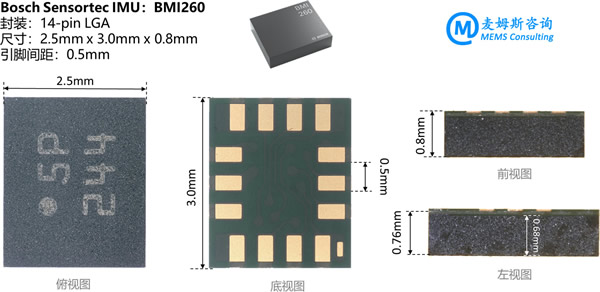

BMI260器件封装外观及尺寸

BMI260器件封装外观及尺寸

LSM6DSM是一款集成3轴加速度计和3轴陀螺仪的iNEMO 6DoF惯性测量单元(IMU),在高性能模式下以0.65 mA电流运行,并支持“始终开启(always-on)”功能,为消费者提供最佳运动体验,可用于具有OIS/EIS和AR/VR系统的智能手机。LSM6DSM支持主要的操作系统要求,提供4 KB的真实、虚拟和批处理传感器,用于动态数据批处理。ASIC芯片采用CMOS技术开发,并经过优化以更好地匹配传感元件的特性。

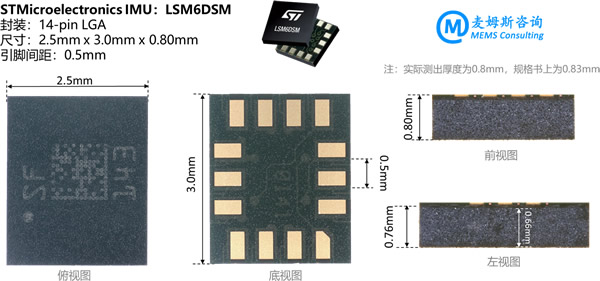

LSM6DSM器件封装外观及尺寸

LSM6DSM器件封装外观及尺寸

ICM-42688-P是一款高性能MotionTracking™6轴惯性测量单元——单片集成了3轴陀螺仪和3轴加速度计。它具有2 kB FIFO和2个可编程中断,支持超低功耗运动唤醒,可最大限度地降低系统功耗;支持高精度外部时钟输入,有助于降低系统级灵敏度误差,改善陀螺仪数据的方向测量,降低ODR对温度和器件间变化的灵敏度;在FIFO中包括业界首款20位数据格式支持,可实现高数据分辨率。其他行业领先的功能包InvenSense片上APEX运动处理引擎(用于手势识别、活动分类、计步器、可编程数字滤波器)和嵌入式温度传感器。

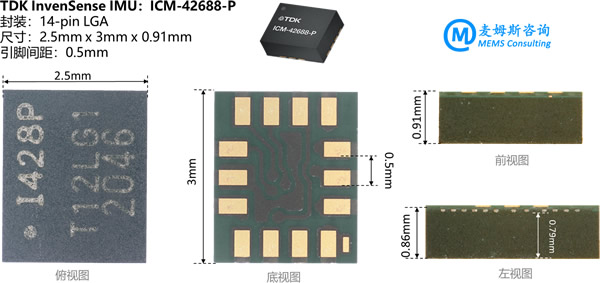

ICM-42688-P器件封装外观及尺寸

ICM-42688-P器件封装外观及尺寸

《消费类MEMS惯性测量单元(IMU)产品对比分析-2022版》报告内容主要包括以下三方面:

(1)首先对BMI260、LSM6DSM、ICM-42688-P进行封装拍照及分析,然后分别将三者进行物理减薄和化学去胶,接着取出芯片进行结构剖析和材料分析,包括MEMS衬底层、结构层和盖帽层、晶圆级封装、真空封装、ASIC等,并提供MEMS加速度计和陀螺仪三轴感测结构及驱动梳齿结构的局部特写及特征尺寸。

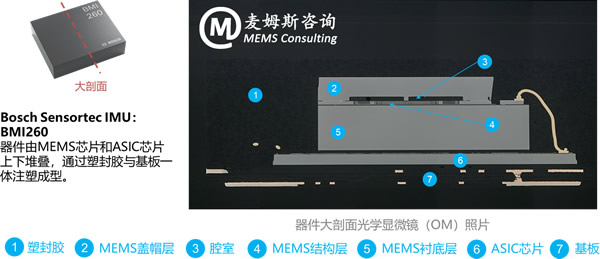

BMI260器件剖面分析

BMI260器件剖面分析

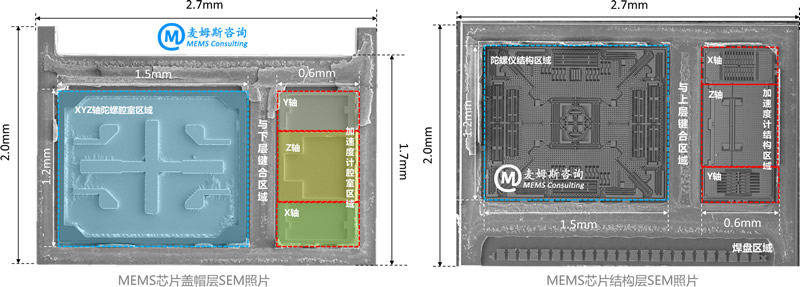

LSM6DSM的MEMS芯片分析

LSM6DSM的MEMS芯片分析

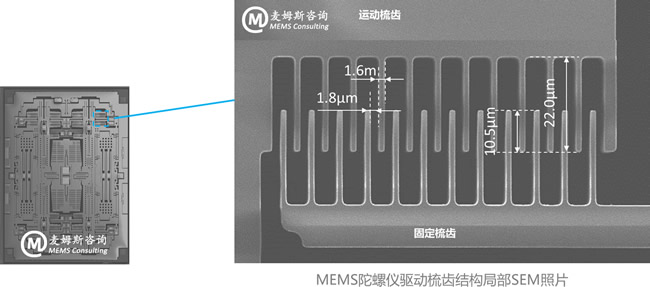

ICM-42688-P的MEMS陀螺仪驱动梳齿结构

ICM-42688-P的MEMS陀螺仪驱动梳齿结构

(2)将上述三款MEMS IMU进行对比分析,虽然三者封装形式均为14-pin LGA(2.5mm x 3.0mm),但是BMI260和LSM6DSM内部为两颗芯片:MEMS芯片与ASIC芯片堆叠放置,通过引线键合方式实现电气连接;ICM-42688-P内部为一颗芯片:CMOS-MEMS集成技术(MEMS与ASIC晶圆级键合),性能占据优势,但功耗较高。

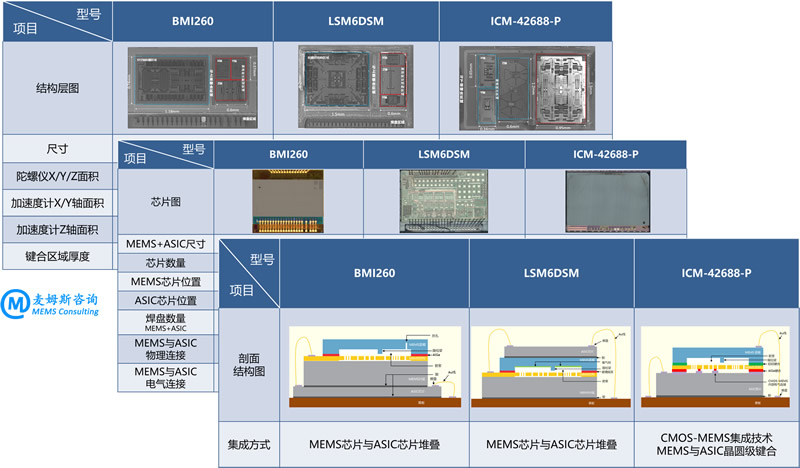

三款消费类MEMS IMU对比分析:BMI260 vs. LSM6DSM vs. ICM-42688-P

三款消费类MEMS IMU对比分析:BMI260 vs. LSM6DSM vs. ICM-42688-P(示例)

(3)针对上述三款MEMS IMU的相关专利进行检索与分析,并提供从专利到产品的映射关系,有助于其他厂商理解技术要点及专利保护范围,并进行侵权关联性分析,从而可以有效避免侵权纠纷的发生。

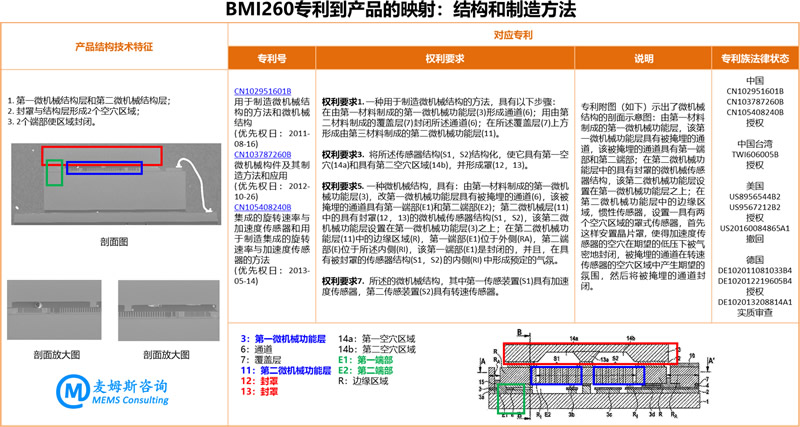

BMI260专利到产品的映射分析:结构和制造方法

BMI260专利到产品的映射分析:结构和制造方法

报告目录:

1. 报告综述
- 报告摘要
- 分析流程及方法

2. 公司介绍
- 博世传感器(Bosch Sensortec)
  * 公司介绍
  * MEMS IMU(BMI260)介绍
- 意法半导体(STMicroelectronics)
  * 公司介绍
  * MEMS IMU(LSM6DSM)介绍
- TDK应美盛(TDK InvenSense)
  * 公司介绍
  * MEMS IMU(ICM-42688-P)介绍

3. 物理分析
- 物理分析方法
- Bosch Sensortec IMU:BMI260
  * 物理分析概述
  * 器件工作原理
  * 器件封装视图
  * 器件开盖视图
  * 芯片结构及材料分析
- STMicroelectronics IMU:LSM6DSM
  * 物理分析概述
  * 器件工作原理
  * 器件封装视图
  * 器件开盖视图
  * 芯片结构及材料分析
- TDK InvenSense IMU:ICM-42688-P
  * 物理分析概述
  * 器件工作原理
  * 器件封装视图
  * 器件开盖视图
  * 芯片结构及材料分析

4. 对比分析:BMI260 vs. LSM6DSM vs. ICM-42688-P
- 综合对比分析
- 性能对比分析
- 封装对比分析
- 芯片对比分析

5. 专利到产品的映射分析
- 分析流程及方法
- 公司专利概况
- 专利到产品的映射

若需要购买《消费类MEMS惯性测量单元(IMU)产品对比分析-2022版》报告,请发E-mail:wangyi#memsconsulting.com(#换成@)。
