《苹果iPhone 16e手机中的压电MEMS时钟发生器SiT30100产品分析》
2025-11-06 21:22:21   来源：麦姆斯咨询   评论：0   点击：

苹果（Apple）iPhone 16e智能手机中首次采用SiTime基于氮化铝（AlN）压电薄膜的MEMS时钟发生器SiT30100——紧凑的封装尺寸（2.22 mm²）使其适用于各种移动/便携系统。

据麦姆斯咨询报道，2025年2月19日发布的苹果iPhone 16e智能手机集成了2颗SiTime公司的MEMS时钟器件：（1）MEMS时钟发生器：SiT30100；（2）温度补偿MEMS振荡器（TCXO）：SiT182x。

SiTime采用基于MEMS谐振器的振荡器来取代传统的石英晶体振荡器。SiTime利用半导体工艺在同一硅衬底上制作多种功能MEMS结构，并结合CMOS IC改善MEMS振荡器性能，例如更好的温度补偿。SiTime还通过新的架构（例如DualMEMS架构）来改善振荡器性能，并实现新的功能，例如可编程。SiTime认为这项MEMS振荡器技术拥有庞大的市场潜力，应用范围可涵盖消费电子、数据通信、汽车电子、工业设备、医疗电子、航天航空、国防军事。

根据Yole发布的《MEMS产业现状-2025版》报告预测，MEMS时钟出货量有望从2024年的4.59亿颗（约值2.45亿美元）增长到2030年的近9.65亿颗，2024年至2030年的复合年增长率（CAGR）为13.2%。由于SiTime公司占据约85%的市场份额，因此其业绩对MEMS时钟市场的整体动态有着显著影响。

这份逆向分析报告详细分析了iPhone 16e智能手机中使用的SiTime最新款MEMS时钟发生器SiT30100的技术、制造成本和预计售价。SiT30100位于调制解调器板上，与苹果最新开发的C1调制解调器相邻。SiT30100是SiTime公司Symphonic系列产品之一，其是一款低功耗、高性能的MEMS时钟发生器，具有四个输出。与之前的SiTime公司的全硅器件不同，SiT30100集成了基于氮化铝（AlN）压电薄膜的MEMS谐振器和ASIC。

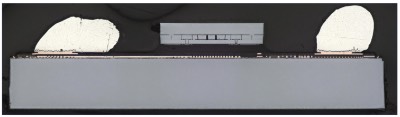

MEMS时钟发生器SiT30100剖面图

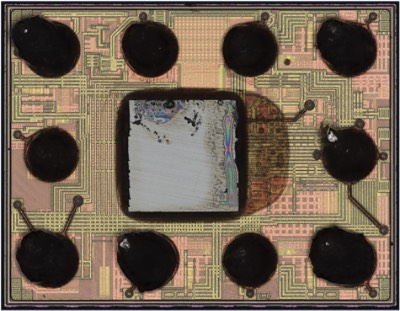

MEMS时钟发生器SiT30100底视图

SiT30100采用SiTime公司的EpiSeal工艺，在晶圆级对压电MEMS谐振器进行气密封装，而无需陶瓷封装。该压电MEMS时钟发生器采用倒装芯片连接，封装形式为带有10个焊球的WLCSP，尺寸仅为1.66 m × 1.29 mm × 0.39 mm，精度高达±0.5 ppm，适用于5G通信、射频系统和全球导航卫星系统（GNSS）。

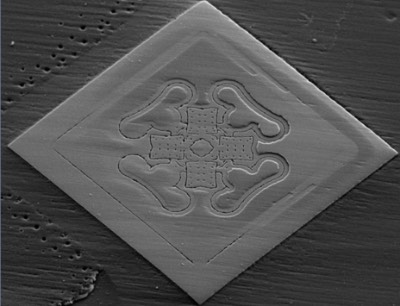

MEMS时钟发生器SiT30100中的MEMS谐振器

这份报告包含丰富的压电MEMS时钟发生器光学照片和扫描电镜（SEM）图像，以及从晶圆衬底到最终封装的完整成本分析。
