《TMR电流传感器对比分析-2026版》
2026-03-03 20:23:41   来源：麦姆斯咨询   评论：0   点击：

TMR-based Current Sensors Comparison 2026

本报告分析Allegro Microsystems、NVE、希磁科技（Sinomags）的TMR电流传感器产品，针对技术、工艺流程、供应链和成本进行对比。

根据Yole发布的《磁传感器-2026版》报告显示，2025年磁传感器市场达到32亿美元。其中，汽车和工业市场分别贡献了19亿美元和7亿美元，是推动磁传感器市场增长的主要动力。

随着人们对基于隧道磁阻效应（TMR）的传感技术的兴趣日益浓厚，Yole发布了这份全面的TMR电流传感器对比分析报告，涵盖了五款TMR电流传感器产品的技术、工艺流程、供应链和成本。这些产品是根据其在电流传感领域的应用而选择的，分析的器件包括集成式和非接触式传感方法，产品供应商包括Allegro Microsystems（原Crocus Technology）、NVE、希磁科技（Sinomags）。

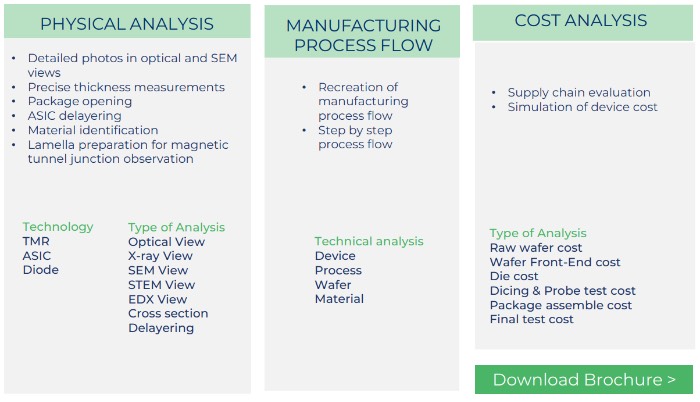

《TMR电流传感器对比分析-2026版》报告主要分析内容

这份报告分析的TMR电流传感器产品面向广泛的应用领域，包括车载充电器、DC-DC转换器、服务器电源、C&I太阳能组串逆变器、直流电动汽车充电等。具体产品介绍如下：

Allegro TMR电流传感器ACS37100：采用专有的XtremeSense™ TMR技术，面向高要求控制回路应用，具备高精度与低噪声特性。该传感器带宽达10 MHz，响应时间为50 ns，可实现高精度电流测量，并集成过流FAULT检测功能，以增强系统保护能力。其高隔离度和差分传感能力确保在强噪声环境下也能可靠运行，从而简化设计并提高安全性。

Allegro TMR电流传感器CT456：采用专有的XtremeSense™ TMR技术，具有高带宽与低噪声特性，可为众多消费电子和工业应用提供高精度的非接触式电流测量功能。该传感器支持预编程的6 mT磁场量程，能够对磁场进行感测，并将其转换为线性的模拟电压输出。

NVE模拟输出TMR电流传感器ACT001-10E：集成低阻抗电流带（current strap）以感测电流，TMR电桥传感元件提供惠斯通电桥差分输出，输出为双极性信号，并与流经导体带的电流成正比。该传感器适用于交流或直流测量，线性范围为-500 mA至+500 mA，典型输出灵敏度为0.04 mV/V-mA。扩展工作温度范围可达150°C，适用于严苛的工作环境。该传感器采用超小型DFN-6封装形式。

NVE可用于电流传感的TMR磁传感器TMRALT025-14E：基于惠斯通电桥的超小型磁传感器，具有极高的输出信号幅值。其差分电桥输出为双极性，即在正磁场作用下输出为正电压，在相反极性的磁场作用下输出为负电压。工作温度范围为–40°C至125°C。

希磁科技TMR电流传感器STK-616T-65MFB5：基于TMR技术和开环设计，适用于隔离条件下的直流、交流脉冲及各种不规则电流测量。该传感器采用标准SOIC-16封装，符合AEC-Q100和汽车级标准。

通过分析每款TMR电流传感器产品的设计、制造工艺和成本结构，以及光学显微镜和扫描电镜成像的观察结果，该报告深入剖析了TMR磁传感器芯片和ASIC芯片特性、封装类型。凭借对TMR磁传感器芯片、ASIC、二极管、封装的剖面分析，全面展现了电流传感器的结构特征和尺寸信息。

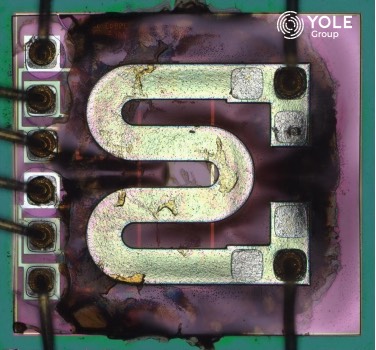

TMR电流传感器顶视图示例

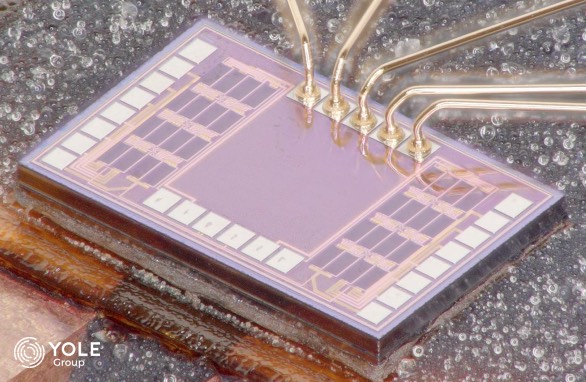

TMR电流传感器芯片示例

此外，该报告还对包含磁隧道结（MTJ）结构的薄膜层区域进行了层状分析。与标准的剖面分析相比，基于扫描透射电子显微镜（STEM）的层状分析显著提高了层分辨率，实现了MTJ堆叠结构的纳米级可视化，并支持通过能量色散X射线光谱（EDX）进行材料识别。

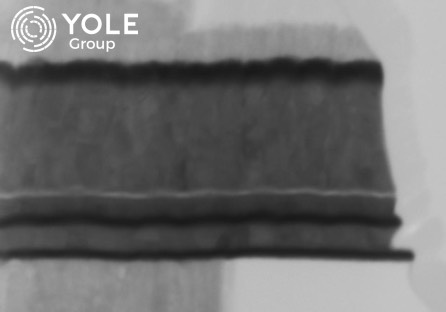

包含磁隧道结（MTJ）结构的薄膜层区域

该报告的分析结果突显了不同TMR电流传感器制造商在衬底选择和传感器制造方法方面的关键差异。该报告还对比了结构和技术策略，包括封装尺寸、传感器尺寸和架构、ASIC技术节点，并且涵盖TMR磁传感器芯片和ASIC芯片、封装和测试的详细成本分析。

如果您希望购买《TMR电流传感器对比分析-2026版》报告，请联系麦姆斯咨询王懿，邮箱：wangyi#memsconsulting.com（#换成@）；电话：17898818163。
