《索尼基于事件的视觉传感器IMX646产品分析》
2026-08-12 14:46:22   来源：麦姆斯咨询   评论：0   点击：

Sony Event based CIS - IMX646

根据Yole发布的《CMOS图像传感器产业现状-2026版》报告可知，索尼（Sony）占据了CMOS图像传感器（CIS）市场50%的份额，稳居行业领导者地位。除了在手机和汽车成像领域的统治地位外，索尼还通过与Prophesee联合开发基于事件的视觉传感器（EVS）系列产品，开创了一种全新的传感范式；该系列产品结合了索尼的堆叠式CMOS图像传感器技术与Prophesee基于事件的Metavision®传感方法。

IMX646正是索尼与Prophesee合作的结晶，作为商用基于事件的视觉传感器标杆产品，它推动了类脑视觉技术从实验室研究走向实际量产应用。基于事件的视觉传感器是以异步方式检测各像素的亮度变化，结合坐标与时间信息，仅输出变化像素对应的数据，从而实现高效率、高速、低延迟数据输出的视觉传感器。利用这些特征，高效率地为识别处理系统提供数据，在工业领域中的高速物体检测、机器监控、动体检测与分析、图像识别等方面发挥作用。

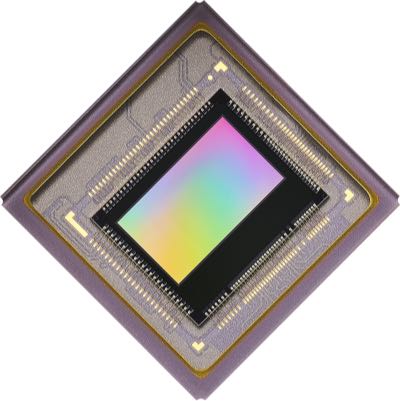

基于事件的视觉传感器IMX646

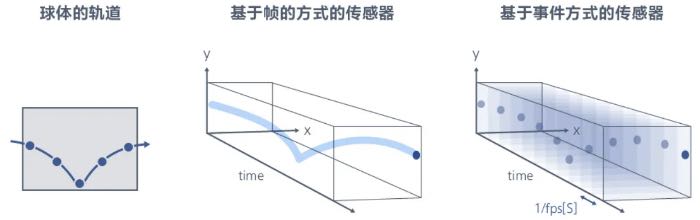

传统的基于帧的图像传感器根据帧率，会以一定时间为周期，输出包含球体与背景的图像，与其相比，基于事件的视觉传感器凭借非常高的时间分辨率，可以做到仅捕捉运动球体的轨道部分。

本报告通过对基于事件的视觉传感器IMX646进行深入的物理分析和成本评估，探讨了这款传感器的技术架构及成本构成。物理分析涵盖了该传感器的完整结构、设计方案及拆解细节，详细描述了像素层与逻辑层的关键尺寸、工艺节点以及铜-铜（Cu-Cu）混合键合堆叠技术。

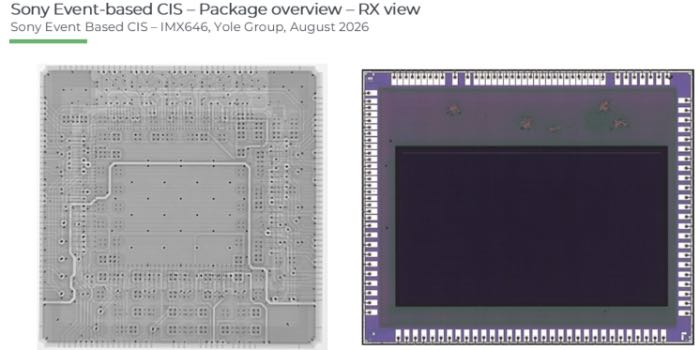

IMX646封装外观

IMX646采用陶瓷LGA封装形式，外形尺寸为13 mm x 13 mm，以具有独特的双层技术架构，可将感知功能与信号处理功能进行分别优化。背照式像素层基于成熟工艺节点制造而成，针对4.86 µm的事件驱动传感器像素进行了优化；逻辑层采用40 nm工艺节点制造而成，集成了读出电路（ROIC）、仲裁器（arbiter）、事件编码器，以及双模式MIPI/SLVS输出接口；像素层与逻辑层之间通过Cu-Cu混合键合方式形成堆叠式连接。

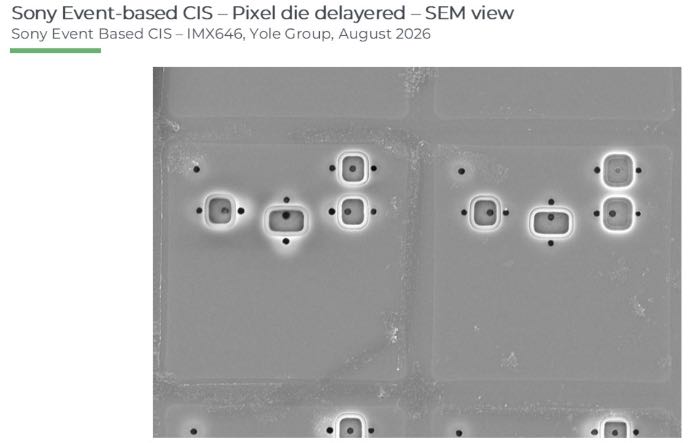

IMX646像素（芯片去层之后）扫描电镜图（SEM）

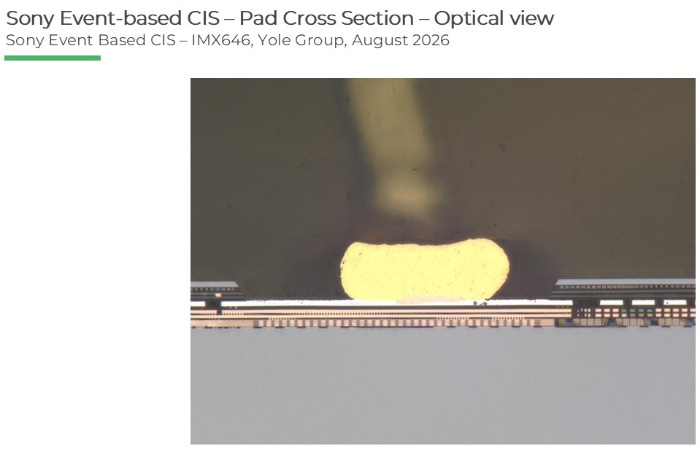

IMX646焊盘剖面图

IMX646的双层架构设计使得视觉传感器的每一层都能进行独立优化：像素层侧重于动态范围和低光响应优化；逻辑层专注于异步读出和事件压缩优化。这充分体现了索尼推动堆叠式制造技术向更专业化传感应用发展的宏观战略。

如果您希望购买《索尼基于事件的视觉传感器IMX646产品分析》报告，请联系麦姆斯咨询王懿，邮箱：wangyi#memsconsulting.com（#换成@）；电话：17898818163。
