《SiTime固定频率差分MEMS振荡器SiT9120产品分析》
2026-05-29 10:06:59   来源：麦姆斯咨询   评论：0   点击：

Product Analysis of SiTime Standard Frequency Differential MEMS Oscillator SiT9120

SiTime是全球领先的MEMS时钟解决方案提供商，注册成立于2003年12月，总部位于美国加利福尼亚州圣克拉拉（Santa Clara），由博世（Bosch）资深工程师Markus Lutz和斯坦福大学博士Aaron Partridge联合创立，核心使命是通过突破性的硅基MEMS时钟技术颠覆传统的石英时钟行业。SiTime于2014年被日本无晶圆厂半导体公司MegaChips以2亿美元收购，2019年11月分拆并成功在美国纳斯达克上市。2026年2月，SiTime计划以30亿美元收购瑞萨电子（Renesas Electronics）旗下的“时钟与时序（Timing）”业务部门。

SiTime提供种类繁多的可编程MEMS时钟器件，涵盖MEMS振荡器（XO、TCXO、VCXO、OCXO等）、时钟IC、MEMS谐振器，以及TimeFabric™软件套件，帮助客户以更高的性能、更小的尺寸、更低的功耗和更好的可靠性打造差异化产品。SiTime的时钟解决方案已应用于400多个应用场景，核心市场包括AI系统与数据中心、5G通信网络、自动驾驶与汽车电子（符合AEC-Q100标准）、工业控制、航空航天与国防（耐受极端冲击振动）、移动设备与可穿戴产品等领域。SiTime在全球MEMS时钟市场中占据约90%份额，MEMS振荡器累计出货量超35亿颗，与苹果、英伟达、特斯拉、华为等全球顶尖科技企业建立了深度合作关系。

据麦姆斯咨询介绍，SiT9120是固定频率差分MEMS振荡器，可支持LVPECL和LVDS输出信号类型。该振荡器涵盖25MHz至212.5MHz的常用频率范围，并且具有业内一流的0.6 ps RMS相位抖动。不同于基于石英晶体或SAW的传统振荡器，SiT9120可提供电压（2.5V至3.3V）、频率稳定性（±10、±20、±25和±50ppm）、封装（3225、5032和7050）的任意组合选择。SIT9120面向高性能电信、存储和网络应用，例如10 Gb以太网交换机、SONET、SATA/SAS/Fabre Channel主机总线适配器、云存储器、服务器、无线基站。

SiTime固定频率差分MEMS振荡器SiT9120

本报告对SiTime固定频率差分MEMS振荡器SiT9120进行物理分析，涉及器件拆解、芯片剖析及材料分析等，并依此推测出MEMS芯片制造工艺和器件封装工艺，此外还提供MEMS芯片光刻版图和MEMS谐振器仿真模型以供参考学习。最后，我们检索并分析SiTime产品专利情况。具体如下：

1. 对SiT9120进行光学成像和X射线成像，获得器件整体封装信息：采用引线框架型塑料封装形式；MEMS芯片粘接在ASIC芯片之上，ASIC芯片粘接在引线框架的中心金属基板之上；通过金属引线键合方式使MEMS芯片与ASIC芯片、ASIC芯片与引线框架的外围焊盘形成电气连接；使用环氧树脂模塑料（EMC）将芯片与引线全面覆盖并加热固化，从而形成坚固的塑料外壳。

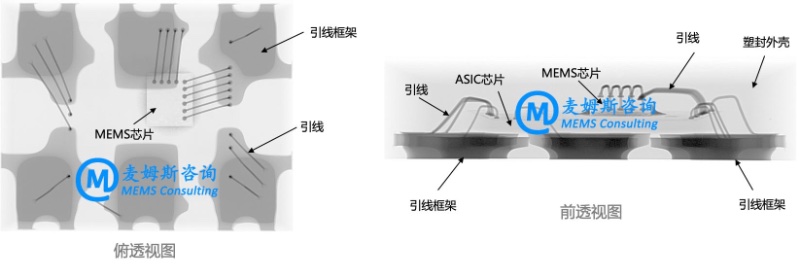

针对SiT9120进行X射线成像分析

2. 对SiT9120进行化学开封并取出MEMS芯片和ASIC芯片，对ASIC芯片和MEMS芯片分别进行物理剖析和材料分析；其中，MEMS芯片主要由三层构成：衬底层、结构层、自封盖帽层；重点针对MEMS芯片，提供其结构层的局部特写图像、特征尺寸及材料成分。

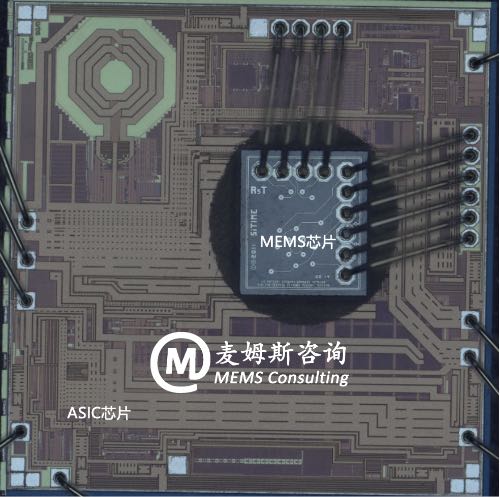

SiT9120开盖之后的MEMS芯片和ASIC芯片

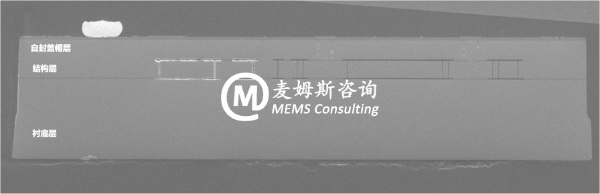

SiT9120的MEMS芯片剖面图

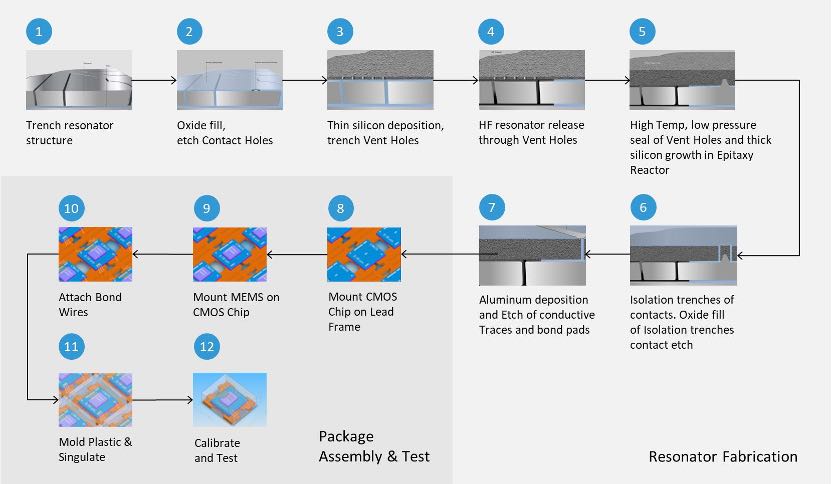

3. 对MEMS芯片制造工艺和器件封装工艺流程进行分析与推测，其中最关键的制造工艺是SiTime自主研发的EpiSeal™——外延多晶硅自封技术，它实现MEMS谐振器的真空密封。

SiTime的MEMS振荡器制造工艺概况

4. 根据物理拆解与分析获得的去层数据和制造工艺，对MEMS芯片的光刻版图进行绘制，共得到7张光刻版图。根据光刻版图，建立MEMS谐振器仿真模型并设置物理场边界条件，进而对谐振模态进行分析。

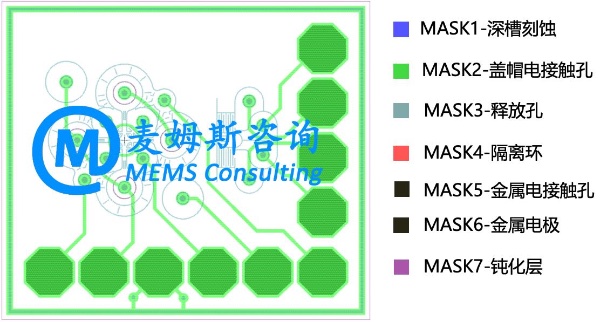

SiT9120的MEMS芯片版图示例

5. 对SiTime产品专利进行检索与分析，并提供专利到产品的映射关系，有助于其他厂商进行侵权关联性分析。

本报告还提供MEMS芯片版图GDS文件、MEMS谐振器COMSOL仿真文件，以及SiTime SiT9120产品专利数据库。

若需要购买《SiTime固定频率差分MEMS振荡器SiT9120产品分析》报告，请联系麦姆斯咨询王懿，邮箱：wangyi#memsconsulting.com（#换成@）；电话：17898818163。
