MicroLED 2026 - Applications, Markets and Competitive Landscape

以硅基MicroLED为主导，迈向2031年的35亿美元市场

MicroLED市场规模将于2031年达到近35亿美元，主要分为两大类别：第一类是硅基MicroLED，预计将贡献绝大部分营收（达32亿美元），其增长动力主要来自增强现实（AR）产品的稳步发展以及用于光互连的MicroLED解决方案的兴起；第二类是TFT基MicroLED（涵盖电视、智能手表、车载显示及透明显示等应用），预计其市场扩张速度相对较慢。在2025年至2031年期间，预计第一类市场的复合年增长率（CAGR）将达到120%，而第二类市场约为75%。

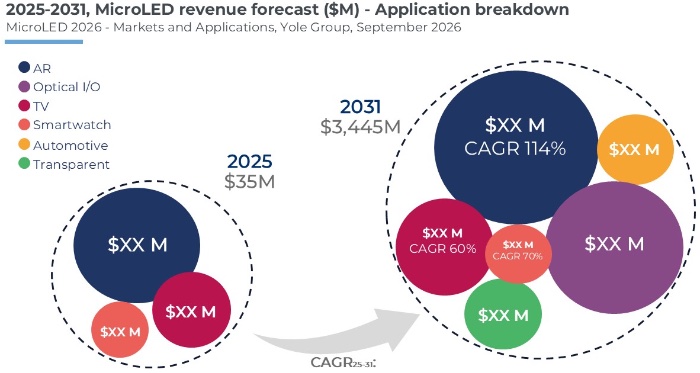

2025～2031年MicroLED市场营收预测

就硅基MicroLED应用而言，其市场普及很大程度上取决于AR解决方案在全球范围内的广泛采用，以及能否找到适合MicroLED光互连的最佳架构。而在TFT基MicroLED领域，相关研发与推广工作也在持续推进，例如针对智能手表和电视等高端细分市场推出MicroLED产品。

大中华区和韩国占据MicroLED产业主导位置

MicroLED产业生态系统的格局主要围绕着中国大陆、中国台湾和韩国这三大核心区域展开。这些地区均拥有本土面板制造商（例如京东方、友达光电、三星）及相应的本土LED供应商（例如中国大陆的三安光电和中国台湾的錼创科技）。这种以面板制造商为中心的产业布局，源于MicroLED早期主要被视为下一代大尺寸显示解决方案的时期。然而，随着MicroLED在AR领域的应用，以及越来越多的企业开始关注其在光学I/O方面的发展潜力，该产业的重心正呈现出转移的趋势。

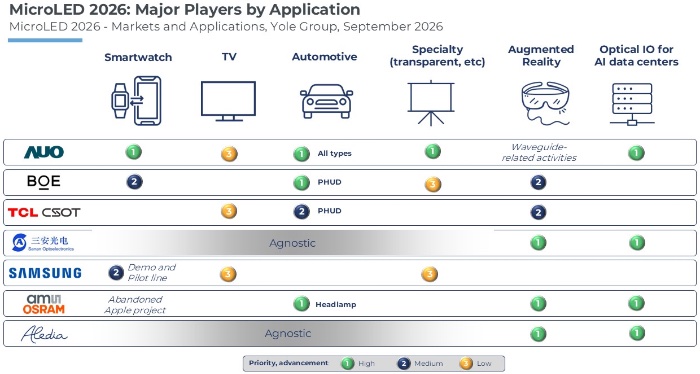

MicroLED主要厂商及其产品应用

欧洲仍保留了一定的生产能力，Aledia和艾迈斯欧司朗（ams OSRAM）等企业已开始出货相关MicroLED芯片。美国作为主要原始设备制造商（OEM）的所在地，预计将在其新款AR眼镜中消耗绝大部分LED产能；Meta、谷歌（Google）以及可能的苹果（Apple）预计将于2027年至2028年间实现产品的首次商业化。

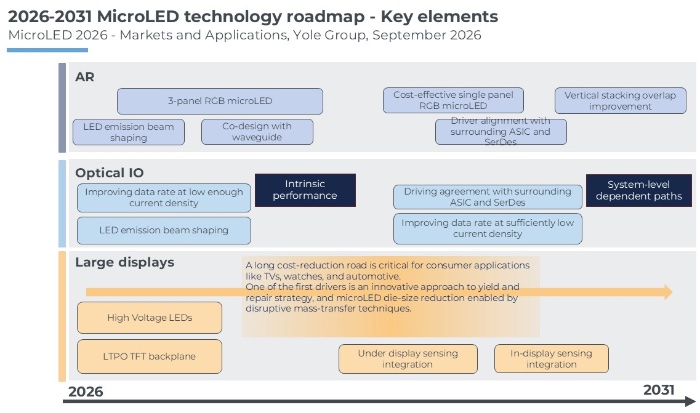

MicroLED技术路线图：芯片微缩、堆叠良率与耦合技术

在TFT平台上，MicroLED面板能效仍是制约下一代智能手表迭代的关键因素。高压LED是实现能效提升的杠杆，而那些将高压工作模式与尺寸小于15µm x 30µm的芯片相结合的供应商正处于领先地位。在采用高压芯片的基础上，将背板技术从LTPS升级为LTPO，可将功耗降低30%以上。成本依然是决定技术普及的核心：通过提升良率并缩小芯片尺寸（例如采用8µm x 15µm芯片），有望在2029年实现85英寸4K电视面板成本低于5000美元的目标。

2026～2031年MicroLED技术路线图

在AR领域，单片集成RGB方案是终极目标，但堆叠像素结构的良率在2026年时仅为个位数百分比，并且色彩转换方案仍面临亮度不足的问题。因此，采用三面板RGB方案的光学引擎在未来两年内仍将占据主导地位。行业标准正逐渐成形：包括像素间距为2.5µm的0.1英寸单色显示，以及像素间距接近4µm的0.2英寸原生RGB显示（后者将视场角限制在30°左右）。

面向人工智能（AI）数据中心的光学I/O技术已涌现出许多发光器件演示，但完整的链路解决方案尚不多见。目前的性能纪录为3GHz（电流密度400A/cm²）。LED与光纤的耦合是技术瓶颈，针对短距离传输的光波导技术目前正在研究中。光子封装技术以及超大规模云服务商（Hyperscaler）的认可，将成为该技术能否实现大规模应用的关键。
