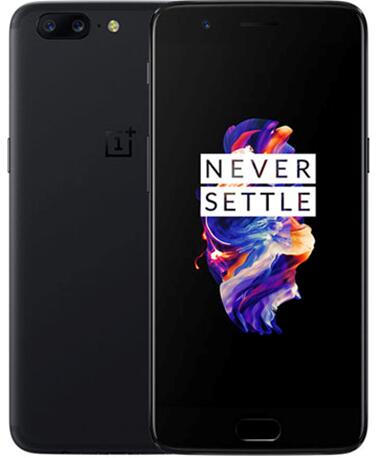

一加5智能手机搭载最新的高通骁龙835八核处理器，10nm工艺，运行于Android 7.1操作系统，配备5.5英寸1080P（1920 x 1080）的AMOLED屏幕，6GB运行内存，64GB闪存；屏幕采用5.5英寸的三星AMOLED屏，使用2.5D康宁大猩猩五代保护玻璃；采用双Nano-SIM卡槽设计，不支持扩展存储；采用USBType-C接口，支持Type-C数字音频，且支持3.5 mm耳机插孔；内置3300mAh锂聚合物电池；前置1600万像素摄像头，后置1600万像素+2000万像素摄像头，支持正面指纹识别。

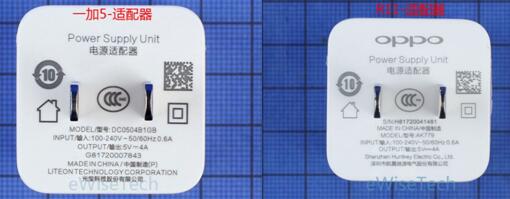

一加5智能手机支持Dash闪充技术（5V 4A），快充功率和OPPO R11的适配器相同，也是5V 4A。

一加5智能手机后盖通过底部两颗六角螺丝和卡扣与内支撑固定，卡扣固定较为牢固，后盖与内支撑连接缝隙处贴有一圈泡棉胶，耳机和USB接口软板固定在后盖上，打开后盖时需先将其BTB接口打开。

一加5智能手机后盖上除了耳机和USB接口软板,还集成了NFC天线、电源/音量侧键和三段式按键，三段式按键通过十字螺丝和金属盖固定。

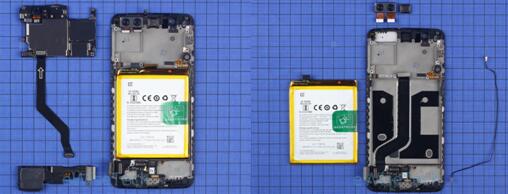

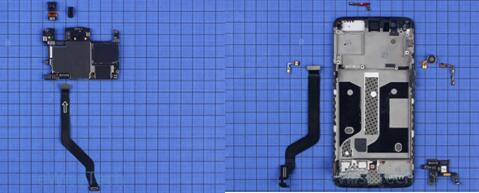

一加5智能手机主板通过十字螺丝固定，主板正反面都贴有石墨片；电池的固定方式和ViVo-X9i、OPPO-R11一样，采用透明胶纸固定，易于拆解和更换；另外手机内使用一根RF同轴线。

一加5智能手机主板上的光线距离传感器上盖有橡胶套保护，内支撑上集成了侧键软板、振动器、MEMS麦克风软板、屏幕连接软板和RF软板。内支撑的电池仓内贴有大面积双面胶，此胶用来粘贴固定软板和电池。

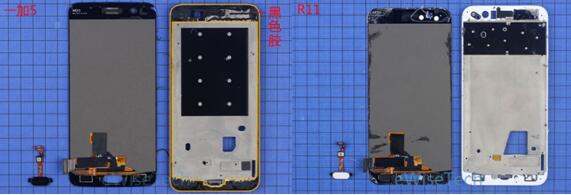

一加5智能手机屏幕的固定方式和R11相似，通过黑色胶固定，指纹识别通过胶粘贴固定在保护玻璃上。

去掉屏蔽罩后可以看到主板上的IC。

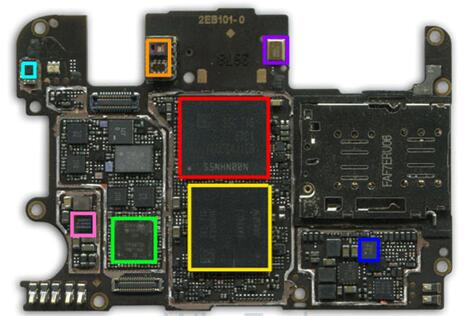

主板正面主要IC（下图）:
红色-Samsung-KLUCG4J1ED-B0C1-64GB闪存芯片
黄色-Samsung/Qualcomm-K3UH6H6/MSM8998-6GB内存/处理器芯片
蓝色-Bosch-BMI160-加速度+陀螺仪传感器芯片
绿色-Qualcomm-WTR5975-无线射频收发芯片
粉色-NXP-TFA9890A-音频放大器芯片
青色-AKM-AK09911-电子罗盘芯片
橙色-光线距离传感器芯片
紫色-麦克风

主板背面主要IC（下图）:
红色-Qualcomm-WCN3990-WiFi/蓝牙芯片
粉色-Qualcomm-WCD9335-音频解码芯片
紫色-Qualcomm-PMI8998-电源管理芯片
青色-Qualcomm-PM8005-电源管理芯片
蓝色-Qualcomm-PM8998-电源管理芯片
绿色-NXP-NFC控制器芯片
橙色-Qorvo-QM78012-射频芯片
褐色-AVAGO-AFEM-9046-功率放大器芯片
黄色-MEMS麦克风

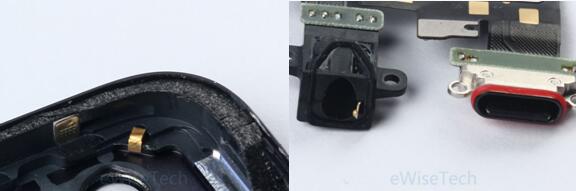

手机官网资料虽然没有提及其防水性能，但内部还是有防水设计的，比如在后盖与内支撑的连接处贴有一圈泡棉胶，耳机接口和USB接口都贴有硅胶圈。

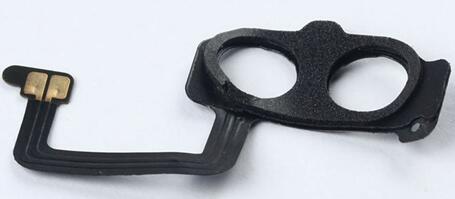

一加5智能手机还支持NFC功能，其NFC线圈贴于后盖的后置摄像头保护盖处。

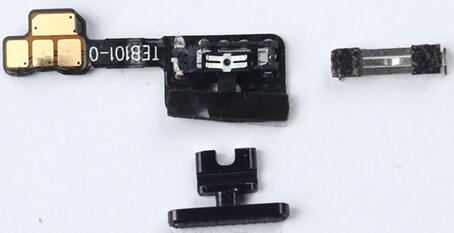

一加5智能手机还增加了一个三段式按键，用来快捷控制手机铃声的模式，模式分为三种：静音、勿扰和响铃。

MEMS麦克风方面手机内部一共使用三颗，其中两颗在主板上，副板有一颗。

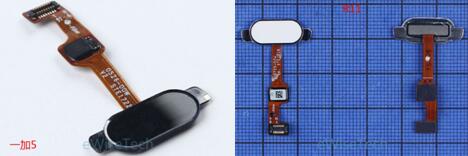

指纹识别和OPPO R11所使用的传感器相同，都为不可按压式指纹识别。

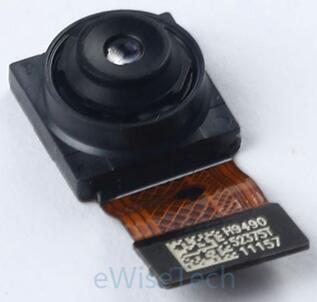

一加5智能手机前置摄像头CMOS图像传感器型号为IMX371，厂商为Sony，支持EIS电子防抖。

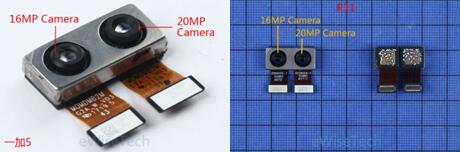

一加5智能手机后置双摄像头CMOS图像传感器使用的是Sony的IMX398（1600万像素）和Sony的IMX350（2000万像素），摄像头支持2倍光学变焦，1600万像素的长焦镜头支持EIS电子防抖；另外该双摄像头的CMOS图像传感器所使用的型号和OPPO R11上的双摄像头CMOS图像传感器型号相同。

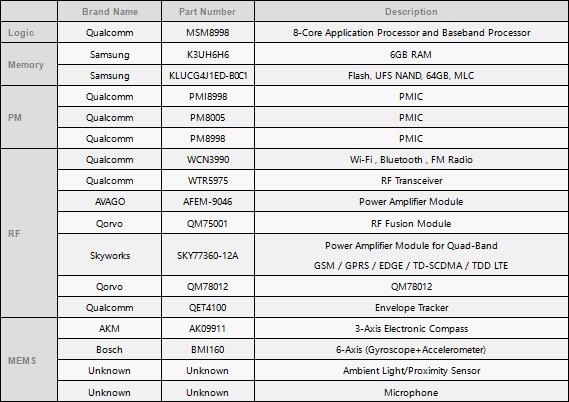

一加5智能手机主板上使用的Logic、Memory、PM、RF和MEMS芯片使用信息见下表：

总结：

一加5的官网售价为￥2999，OPPO R11售价也是￥2999，通过上述对比可以看到两者的后置摄像头、显示屏、指纹识别、多天线设计和快充相同，不同点在于：处理器型号、电池容量、USB接口类型、NFC功能、蓝牙和防水等。

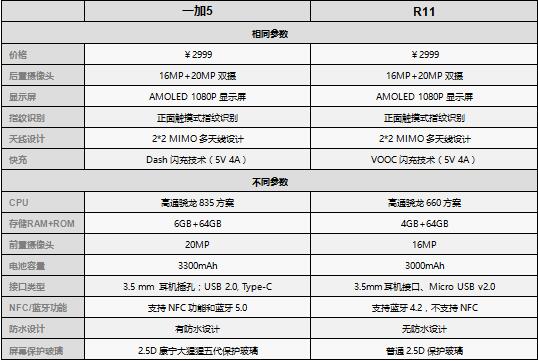

一加5和R11部分对比：
