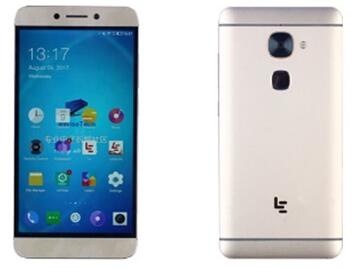

乐视S3智能手机（全网通版32GB）采用联发科20 nm工艺的HelioX20十核处理器，3G内存+32G闪存的存储配置。显示屏大小为5.5英寸，分辨率为1920x1080，显示屏类型为TFT。相机方面，前置摄像头像素为800万，后置摄像头像素为1600万。手机采用金属后盖，支持24W（8V 3A/12V 2A）乐闪充，支持红外遥控传感器、霍尔传感器、光线距离传感器、加速度传感器和陀螺仪传感器。

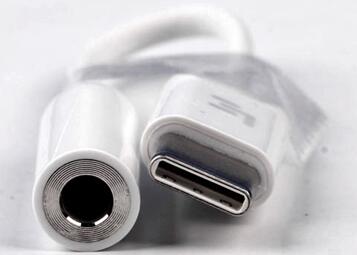

乐视S3智能手机取消了3.5mm的耳机接口，仅靠USB Type-C接口来完成充电+耳机的功能，另外，手机配件中包含一根USB Type-C转接3.5mm耳机口的转换线，通过乐视的CDLA音频技术（全程数字无损音频），配合CDLA耳机，实现数字信号的无损传输。下图为转换线图片：

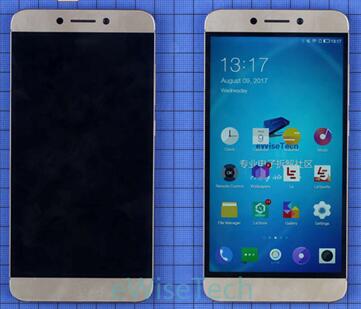

乐视S3智能手机屏幕在息屏状态下边框极窄，但点亮屏幕时，黑边还是较为明显，黑边宽度为2.86mm。

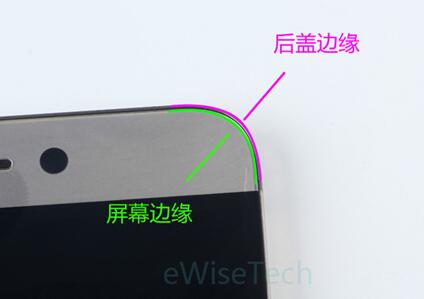

乐视S3智能手机外壳上未使用螺丝，故从屏幕开始拆解，屏幕与金属后盖的边缘直接贴合。

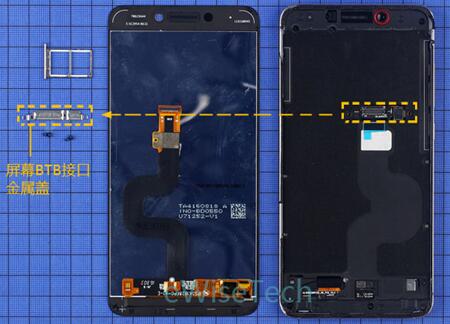

加热屏幕后，用吸盘打开屏幕。打开屏幕后可以看到屏幕上下两端涂有胶条，其上下胶宽为3mm，两侧胶宽为1mm。屏幕与主板BTB接口由一块金属盖固定连接，内支撑正面贴有石墨片。

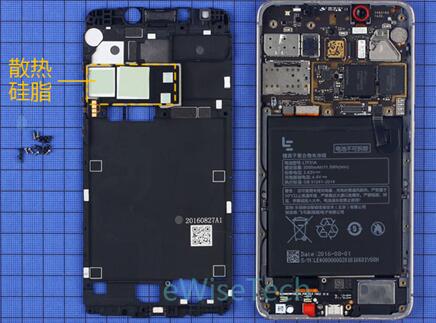

固定内支撑与后盖使用了19颗十字螺丝，除此之外还通过卡扣固定。取下内支撑，可以看到帮助主板散热的硅脂贴于内支撑上。

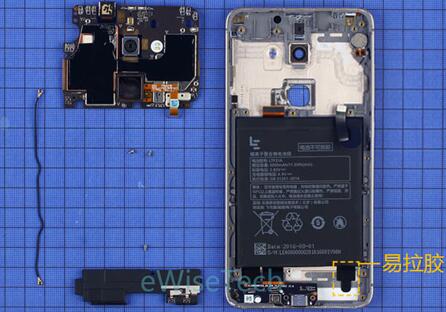

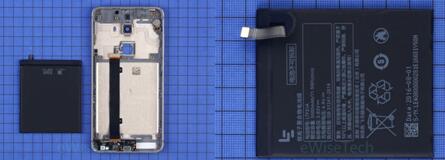

乐视S3智能手机主板背部屏蔽罩上贴有石墨片，电池通过两条易拉胶固定。

乐视S3智能手机电池固定在手机的后盖上，容量为3000mAh，厂商为飞毛腿。在电池下方的副板，通过胶固定在后盖上。

乐视S3智能手机后置摄像头像素为1600万，五镜式镜头，支持PDAF对焦，配备双色温闪光灯。

乐视S3智能手机支持指纹识别，传感器模块大小为11.5 x 11.5 x 0.9mm。

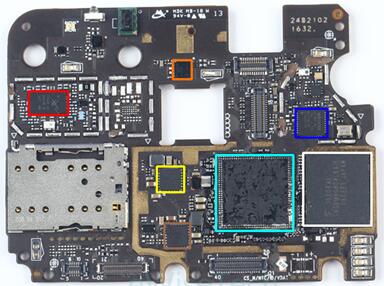

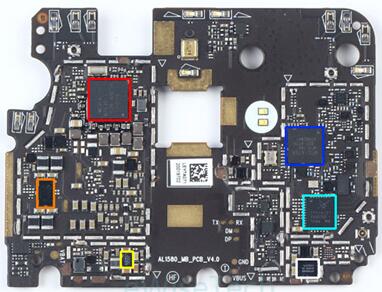

主板正面主要IC（下图）:
红色：Skyworks-SKY77643-31-频射芯片
橙色：STMicroelectronics-LSM6DS33-加速度+陀螺仪传感器芯片
黄色：TI-BQ25892–快充芯片
蓝色：Media Tek-MT6631N-WiFi/蓝牙/FM/GPS多合一芯片
白色：Toshiba-THGBMHG8C4LBAIR-32G闪存芯片
青色：SK Hynix/Media Tek-H9CKNNNDATMU/MT6797W-3G内存+X20处理器
褐色：TI-BQ25890-快充芯片

主板背面主要IC（下图）:
红色：Media Tek-MT6351V–电源芯片
橙色：Dialog-DA9214–电源芯片
黄色：Lepower-LP3101–电源芯片
蓝色：Media Tek-MT6176V-频射收发器
青色：Skyworks-SKY77643-31–频射芯片
白色：NXP-TFA9890A-音频芯片

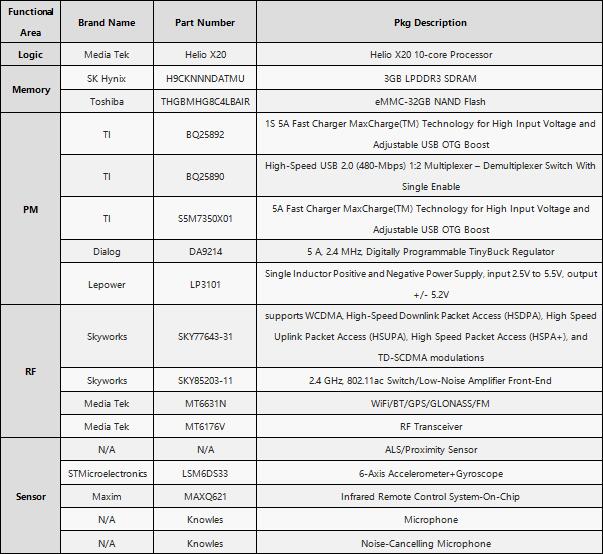

乐视S3智能手机主板上使用的Logic、Memory、PM、RF和MEMS芯片使用信息见下表：

总结：

手机的屏幕与金属后盖的边缘直接贴合，内支撑被包裹于屏幕和内支撑之间。整机共采用19颗螺丝固定，屏幕与内支撑之间胶条面积较小，便于拆卸。内支撑、主板、后盖之间通过螺丝和卡扣固定，结构牢固。整机内部通过硅脂和石墨片散热。IC方面，使用了联发科方案，支持指纹识别、红外传感器和快速充电。

另外，与前一代乐2相比，乐S3将主板芯片方案进行了升级，而其他部件则几乎无变化。
