The Printed Circuit Board (PCB) Industry 2026

千亿美元级的转折点：AI重塑PCB市场增长曲线

过去二十年间，印制电路板（PCB）一直被视为大宗商品进行定价与预测，增长率始终维持在个位数，并且呈现周期性波动。这一时代在2025年宣告终结。2025年全球PCB市场规模达到870亿美元，同比增长15%；预计2026年将突破1120亿美元，这将是PCB产业历史上最迅猛的扩张。然而，市场总规模掩盖了背后的真相：增长不再是普惠性的，而是呈现出显著的分化态势。人工智能（AI）服务器及网络设备供应商实现了50%以上的同比增长，而产业内大多数企业的增长率则不足10%。价值重心已向高端领域转移——包括高层数背板、超低损耗层压板、先进电路板及IC载板等；如今，单台AI服务器消耗的电路板材料是传统服务器的10到15倍。

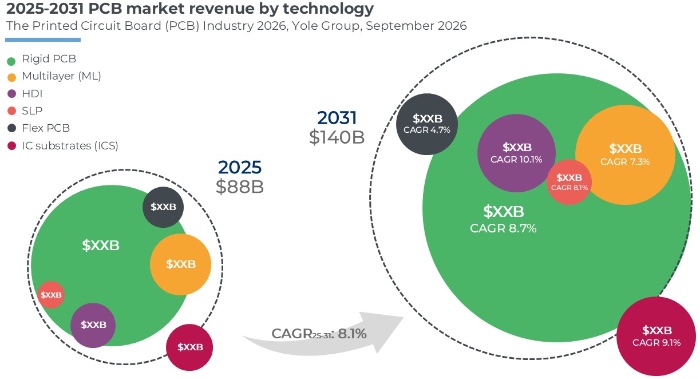

2025～2031年PCB市场营收预测

PCB正在承载原本属于半导体封装和IC载板的功能、公差要求及价值。这种“半导体化”趋势，正是当今电子供应链中最关键的结构性变革。

PCB产业的制约因素在于“能力”，而非单纯的“产能”

2026年出现的PCB短缺并非源于工厂数量不足，而是源于在技术前沿领域进行制造的能力匮乏。2026年初，覆铜板（CCL）产能利用率高达95%，交货周期延长至20周以上，高端材料价格大幅攀升。瓶颈主要存在于上游环节，并且相关技术与产能难以复制：HVLP4铜箔、低介电常数（Low-Dk）/低热膨胀系数（Low-CTE）玻璃纤维布以及特种树脂体系，这些关键材料的供应高度集中在少数几家日本、中国台湾和韩国供应商手中。

全球PCB产业布局正在实时重构。尽管中国仍占据约50%至60%的产值份额，但技术前沿领域（尤其是AI相关领域）的布局正趋于多元化，各地纷纷涌现出投资额达数十亿美元的生产基地。与此同时，受国防产业回流及“中国+1”采购策略的推动，高可靠性PCB产品的生产正逐步向北美和欧洲回流。

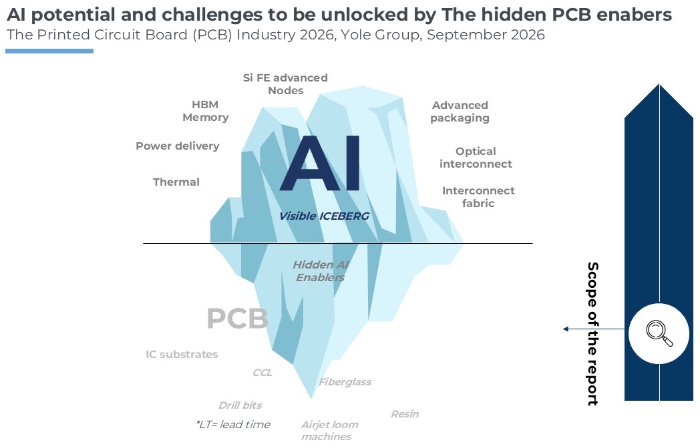

由潜藏的PCB赋能技术释放的AI潜力与挑战

从互连到平台：PCB融入先进的计算架构体系

AI加速器的发展推动PCB跨越了技术门槛。计算卡与加速卡已稳步迈入18至30层（甚至更多层数）的领域，而交换机和背板的层数更已达到70至80层。信号传输速率跃升至112G和224G SerDes级别，这不仅要求采用超低损耗层压板材（M8及以上等级），还促使制造工艺从传统的减成法蚀刻转向mSAP（改良半加成工艺），以满足线宽小于30微米的需求。光模块电路板正从800G向1.6T及3.2T演进；同时，CoWoS、扇出型（Fan-out）封装、玻璃芯基板及嵌入式桥接等先进封装技术，正在打破IC封装基板与PCB之间长期存在的界限。

上述每一次变革都标志着“半导体化”进程的推进：如今，PCB的规格定义、认证标准及定价模式，已与它所承载的封装器件无异。在AI基础设施、汽车800V高压平台与ADAS（高级驾驶辅助系统）、低轨（LEO）卫星与国防、人形机器人以及AI数据中心供电系统等前沿应用领域，这种融合趋势日益显著；在这些垂直行业中，PCB的性能已成为制约系统整体性能的关键瓶颈。

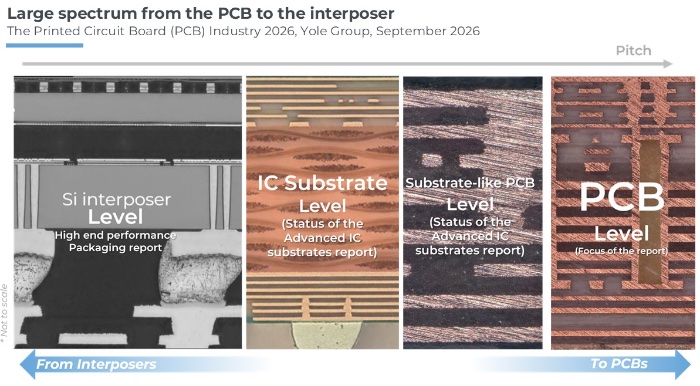

硅中介层、IC载板、类载板PCB、PCB
