《硅MOSFET市场与技术趋势-2026版》
2026-10-02 11:33:43   来源：麦姆斯咨询   评论：0   点击：

Silicon MOSFET 2026

硅MOSFET受到碳化硅和氮化镓技术的冲击，市场重心向低压应用领域显著转移

硅（Si）MOSFET依然是电力电子（功率电子）领域的主力军，其应用主要受成本、供应能力和技术成熟度驱动，而非单纯依赖性能指标。在电力电子市场中，硅MOSFET正面临碳化硅（SiC）MOSFET和氮化镓（GaN）HEMT（高电子迁移率晶体管）的夹击，后两者的市场份额正在不断扩大。

Yole Group预计硅MOSFET市场规模将从2025年的100.7亿美元温和增长至2031年的115.5亿美元，复合年增长率（CAGR）为2.3%；由于平均售价（ASP）持续走低，出货量的增长速度（CAGR为2.8%）将超过市场营收的增长速度。电压等级分布向低压端偏移：40V和100V级产品的市场份额上升，而600V级产品则因受到碳化硅和氮化镓技术的冲击而份额缩减。

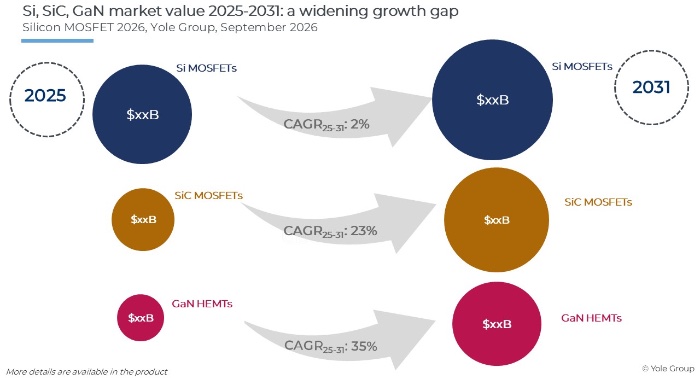

硅MOSFET、碳化硅MOSFET、氮化镓HEMT市场预测

从细分市场来看：汽车领域是最大且最具韧性的市场，主要受xEV（新能源汽车，包括48V架构和DC-DC转换器）增长的推动，该领域CAGR达8.0%，并且硅MOSFET在大电流、低压应用场景中仍占据主导地位。工业电机驱动、医疗和 UPS（不间断电源）构成了增长最稳健的板块，其中工业运动控制领域的CAGR介于4.4%至6.0%之间。消费电子领域处于结构性衰退期（CAGR为-1.7%），原因是氮化镓技术和集成化方案正在蚕食分立器件的市场份额。数据中心市场呈现分化态势：数据通信应用将在2027年左右达到峰值后下滑，因为AI电源架构正将前端转换级转向氮化镓/碳化硅技术，不过硅MOSFET仍保留了低压末端转换级的市场份额。在能源领域，光伏（PV）市场因碳化硅技术占据组串式逆变器市场而出现下滑，而电池储能则是整个市场中增长最快的细分领域（CAGR为11.9%）。

在制造端，硅MOSFET需求正向大尺寸晶圆转移：12英寸晶圆的投片量将翻倍以上（CAGR为13.2%），而8英寸晶圆保持平稳，6英寸晶圆则呈下降趋势。

硅MOSFET供应链正经历更新、整合与区域化重构

硅MOSFET供应链已经趋于成熟，目前正经历更新与区域化重构，而非单纯的产能扩张。该供应链在从晶圆到功率转换器的各个环节仍以IDM（垂直整合制造）模式为主导，代工厂（Foundry）和封测厂（OSAT）发挥补充作用，同时也有一些企业采取了部分垂直整合模式。制造产能高度集中于大中华区，以及中国台湾、韩国、日本、美国、马来西亚和新加坡等地。

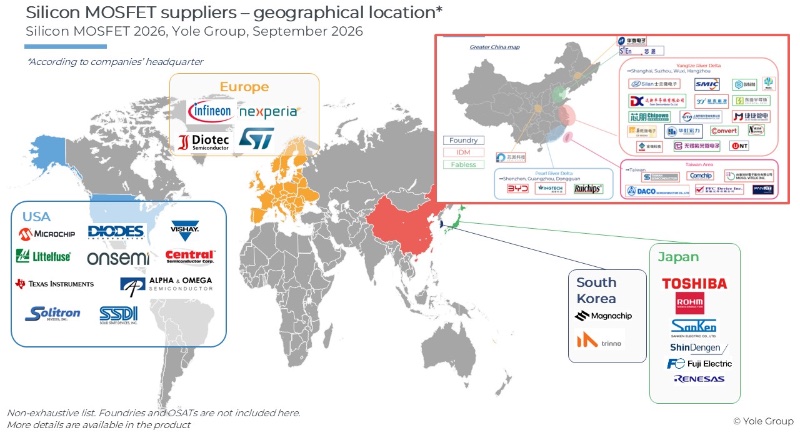

硅MOSFET供应商分布

硅MOSFET产能调整侧重于更新换代而非单纯新增，并且呈现出从 200mm（8英寸）向 300mm（12英寸）晶圆产线迁移的明显趋势：英飞凌（Infineon）位于德累斯顿的工厂将其12英寸晶圆产能翻倍；Vishay位于伊策霍（Itzehoe）的工厂计划于2027年投产；东芝（Toshiba）位于加贺（Kaga）的工厂已实现量产；中国厂商（例如积塔半导体、华虹半导体）也在增加车规级12英寸晶圆产能。在其他地区，企业更多通过收购而非新建来获取产能（例如Littelfuse收购Elmos业务，Diodes收购安森美位于南波特兰的工厂）。

现有企业间的整合正在加速：三菱电机（Mitsubishi Electric）、罗姆（ROHM）与东芝签署的谅解备忘录（MoU）有望重塑日本的硅MOSFET供应链格局；扬杰科技收购贝特尔电子（Bettel Electronics）则体现了中国企业由IDM模式驱动的垂直整合趋势。在并购面临政治阻力的情况下，建立合作伙伴关系成为获取产能和进入市场的首选途径：安世半导体（Nexperia）与Polar Semiconductor合作增加符合资质的美国本土产能；罗姆与塔塔电子（Tata Electronics）合作实现印度本土化生产；安森美与FORVIA HELLA合作锁定汽车领域的“设计导入（design-in）”机会。地缘政治因素正推动“中国+1”和“在中国为中国（Made in China for China）”战略、双重采购模式以及通用制造布局的实施，而安世半导体的所有权归属问题仍是供应链面临的现实风险。

硅MOSFET产业主要的结构性风险在于产能分配，而非绝对产能总量：新能源汽车（xEV）领域因中国整车厂（OEM）的价格压力导致利润率受压，这可能促使IDM和代工厂将重心转向利润率更高的AI数据中心和人形机器人市场需求。目前，交货周期已从16–18周延长至32–36周，使得长期供应协议和多源采购策略变得至关重要。

硅MOSFET器件封装与系统集成成为新的竞争高地

硅MOSFET技术的进步并非源于单一的突破，而是得益于整个价值链——包括器件设计、外延生长、制造工艺、封装及系统集成——各环节的渐进式提升。随着碳化硅和氮化镓器件产能的扩大，为保持硅MOSFET的成本优势，制造端持续向更大晶圆尺寸迁移（多数器件已采用12英寸晶圆），而OSAT（专业封测代工厂）则主要依赖8英寸晶圆产线。

器件架构格局泾渭分明：平面型（Planar）结构在传统应用及1000V以上细分市场中得以保留；沟槽型（Trench）结构主导了低压汽车电子和消费电子领域；超结（Superjunction）结构覆盖600–900V电压段；而先进沟槽型结构（例如屏蔽栅、分体栅）则是增长最快、最具创新性的类别。

电压趋势决定了功率器件的市场定位：器件额定电压通常为系统电压的1.3–1.7倍；电池化趋势推动了对40–120V电压等级器件的需求；汽车电子正从400V向800V架构演进；数据中心也在向高压架构转型。

硅MOSFET在大电流、低压（60–200V）应用领域占据绝对主导地位，几乎未受挑战，因为氮化镓器件受限于热特性而难以涉足该领域；400–600V电压段则是竞争最激烈的区域，碳化硅和氮化镓器件正不断蚕食该市场的份额。

无引脚设计、铜夹片（copper clip）技术以及顶面散热方案有效提升了热性能。总体而言，硅MOSFET并未被淘汰，而是通过封装和芯片层面的改进保持了竞争力；未来它将与碳化硅和氮化镓器件共存，而非彻底消失。

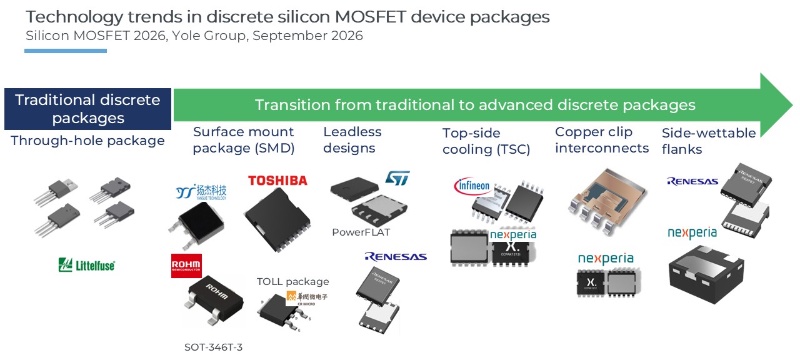

硅MOSFET器件封装技术趋势
