High-End Performance Packaging 2026

人工智能驱动高端半导体封装市场爆发式增长

当前，人工智能（AI）驱动高端半导体封装市场正经历爆发式增长。高端半导体封装市场营收规模预计将增长近四倍，从2025年的121亿美元增至2031年的520亿美元，复合年增长率（CAGR）为27%。受AI GPU/ASIC封装、HBM集成及CPO（光电共封装）光引擎需求的推动，电信与基础设施领域将占据70%的高端封装市场份额。

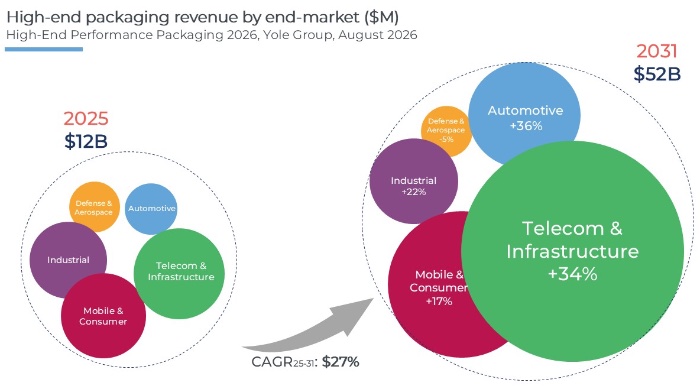

2025～2031年高端半导体封装市场营收

半导体先进互连技术正在经历重大变革。混合键合（Hybrid Bonding）市场将超越微凸块（Microbumps）市场，到2031年将占据约58%的高端封装市场营收份额，推动行业从2.5D向3D及融合型3.5D架构演进；同时，CPO光引擎的营收将从微不足道的基数增长至3.43亿美元。

2025年，全球六大厂商将占据约97%的高端半导体封装市场营收份额，其中英特尔（Intel）处于领先地位，而台积电（TSMC）增长最快；不过，OSAT（外包半导体封测）厂商的增长速度最快，预示着市场份额将发生转移——这既是因为AI封装需求超出了IDM/晶圆代工厂的产能，也是因为新型逻辑与光学平台凭借高平均售价（ASP）获得了丰厚回报。

高端半导体封装产能：人工智能算力的新瓶颈

高端半导体封装业务模式的划分基于技术环节，而非单一所有权。晶圆代工厂主导高密度硅中介层（2.5D Si interposer）技术，掌控前道与中道工序，而OSAT（专业封测代工厂）仅涉足后道组装环节。

IDM（垂直整合制造企业）掌控端到端的封闭式专有工艺流程。以英特尔的EMIB技术为例，其前、中、后道工序均在内部完成，将最先进的集成技术牢牢掌握在自己手中。

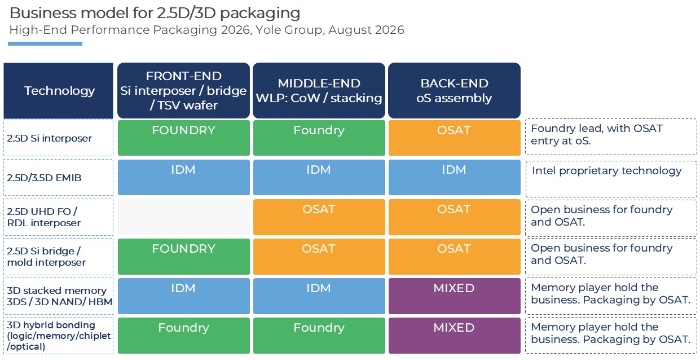

2.5D/3D封装的业务模式

扇出型（Fan-out）和桥接（bridge）平台为OSAT厂商提供了开放的市场机遇。在2.5D UHD FO/RDL（超高密度扇出型/重布线层）及FO硅桥/模塑中介层领域，业务由晶圆代工厂与OSAT厂商共同瓜分，这也为OSAT厂商切入2.5D封装市场提供了最明确的路径。

存储器厂商掌握3D堆叠业务，但将组装环节外包。对于3D堆叠存储器（如3DS/3D NAND和HBM），IDM厂商负责前道与中道工序，后道工序则呈现混合模式，其中封装环节由OSAT厂商负责。

各项半导体功能模块通过先进集成技术实现扩展

逻辑芯片和存储芯片均在通过集成技术实现扩展：逻辑芯片正从单片式架构向芯粒（chiplet）及异构集成演进；HBM（高带宽内存）堆叠层数则从目前的4至16层，向16至20层堆叠、定制化HBM以及新兴的HBF技术发展。

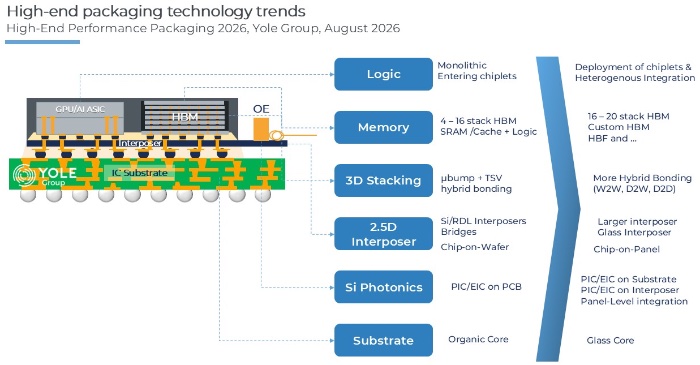

高端半导体封装技术趋势

混合键合（Hybrid bonding）是互连技术领域的核心趋势；W2W（晶圆对晶圆）技术已趋于成熟，D2W（芯片对晶圆）技术正崭露头角。随着行业逐步超越微凸块（microbump）技术，这些键合技术正向更广泛的W2W、D2W及D2D（芯片对芯片）应用场景扩展。

中介层（Interposer）正朝着尺寸更大、基板材质革新的方向发展，从传统的硅基和RDL（重布线层）方案向大尺寸及玻璃基中介层演进；同时，为兼顾成本与规模效益，制造工艺正从CoW（晶圆级芯片封装）向PLP（面板级封装）转型。

光学与基板技术的创新完善了整体技术路线图：硅光技术正从PCB板上的PIC/EIC（光子/电子集成回路）方案，向集成于基板和中介层之上的CPO（光电共封装）方案演进；基板材质则正从有机芯材向玻璃及陶瓷、硅等其他材料转型。
