综述：面向极端工业环境的高温压电MEMS陀螺仪
2026-07-26 09:21:09 来源：麦姆斯咨询 评论：0 点击：
北京信息科技大学从压电材料、结构设计、电路设计三方面，系统梳理了高温压电MEMS陀螺仪的最新研究进展。
近年来，微机电系统（MEMS）和微光机电系统（MOEMS）陀螺仪凭借小型化、低功耗和高可靠性等优势快速发展，在性能优化、结构创新和制造工艺升级等方面持续取得突破，已广泛应用于消费电子、汽车电子、工业控制、生物医疗等领域。但上述应用大多局限于常温环境，随着现代工业不断向深地、深海和高温装备等极端环境拓展，适配高温环境的陀螺仪需求愈发迫切。压电MEMS陀螺仪凭借结构简单、耐高温等固有特性，有望成为此类极端工业环境应用的理想方案。
据麦姆斯咨询报道，针对该领域研究，北京信息科技大学秦雷研究员、廖擎玮研究员团队在Coatings期刊上发表了题为“High-Temperature Piezoelectric Gyroscopes for Harsh Industrial Environments: A Review of Materials, Structural Design, and Circuitry”的综述文章，从压电材料、结构设计、电路设计三方面，系统梳理了高温压电MEMS陀螺仪的最新研究进展。

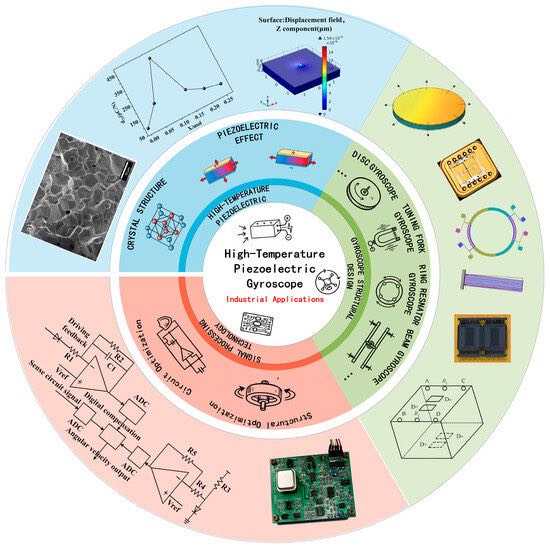

图1 本研究的图文摘要
压电MEMS陀螺仪的基本原理
压电MEMS陀螺仪是基于压电效应与科里奥利力的角速度传感器，核心原理是通过监测振动物体的振动模态变化感知旋转运动。压电材料是压电陀螺仪的核心：基于逆压电效应，向电极施加交变电压后，压电材料沿特定方向产生机械振动；当陀螺仪受到外部角速度输入时，科里奥利力会在压电材料中引起附加应变，并通过正压电效应在材料表面产生电荷。利用检测电极收集这些电荷，将其转换为电压信号并进行后续处理，即可获得外部角速度信息。
高温压电材料的研究进展
适用于高温压电MEMS陀螺仪的压电材料主要包括锆钛酸铅（PZT）、铌酸锂（LiNbO₃）、氮化铝（AlN）、铌镁酸铅-钛酸铅（PMN-PT）、铌酸钾钠（KNN）等。其中，PZT压电系数（d₃₃）较高，通过掺杂改性、相结构调控与取向工艺优化，部分体系的压电系数可达到562 pC/N，并在20 ~ 330℃范围内保持较小变化；LiNbO₃的压电系数相对较低，但居里温度约1210℃，热稳定性与机械品质因数表现突出；AlN压电薄膜居里温度超过2000℃，本征损耗低，且与CMOS工艺兼容，是高温MEMS器件的理想选择；PMN-PT具有优异的压电性能和机电耦合性能，但其居里温度和成本仍存在一定限制；KNN则具有无铅、环境友好等特点。在压电材料选择方面，除了考量压电系数之外，还需要综合权衡机械品质因数、介电损耗、弹性常数温度系数、界面热膨胀失配、电极稳定性和封装可靠性等因素，以实现器件综合性能最优。

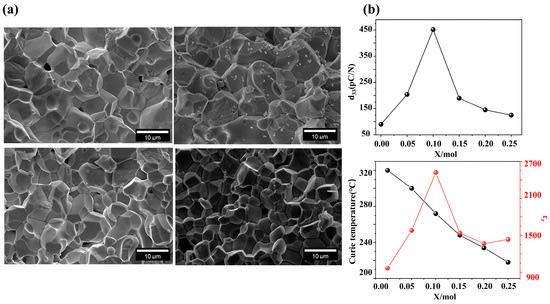

图2 （a）多组分PZT体系样品断面微观结构的SEM图像；（b）PIZZT陶瓷的电致伸缩曲线，以及室温下居里温度、介电常数随组分变化的关系

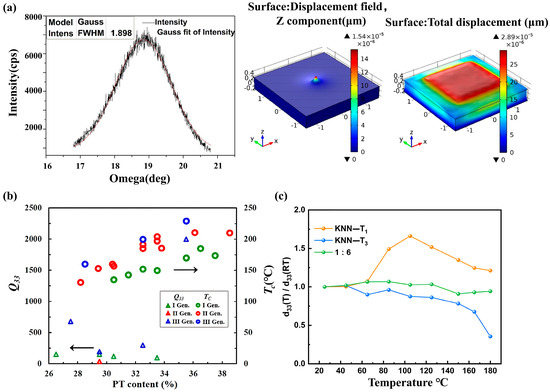

图3 （a）AlN多晶薄膜取向（002）的摇摆曲线，以及无顶电极和有顶电极样品的模拟结果；（b）三代弛豫铁电单晶（PMN-PT、PIN-PMN-PT和Mn: PIN-PMN-PT）的性能对比；（c）KNN-T1、KNN-T3与1:6体系陶瓷的d₃₃(T)/d₃₃(RT)随温度的变化曲线
压电MEMS陀螺仪的研究进展
在器件结构层面，压电MEMS陀螺仪主要分为圆盘式、音叉式、梁式、质量耦合式、环形与固态式等技术路线。现有研究表明，通过对称性设计、驱动与检测模态解耦、谐振频率匹配、热弹性阻尼抑制和电极布局优化等策略，可有效提升压电MEMS陀螺仪的综合性能。目前，先进压电MEMS陀螺仪已实现最低约5°/h的零偏稳定性和0.34°/√h的角度随机游走（ARW），在最高125℃下品质因数可达75000。但值得注意的是，目前公开报道的压电陀螺仪原型均仅完成了室温性能表征，尚无完整的陀螺仪系统被证实可在200℃以上的高温条件下维持稳定的零偏稳定性、角度随机游走、品质因数、带宽与可靠性，实验室原型与现场应用之间仍存在关键技术鸿沟。

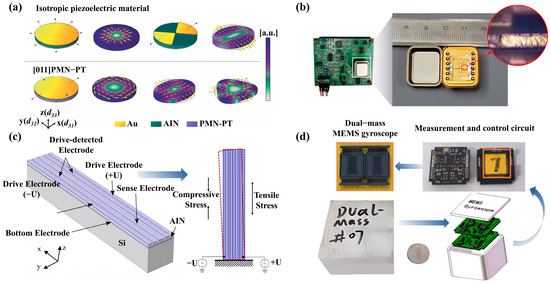

图4 （a）采用单电极或分裂电极的圆盘谐振器示意图，以及传统压电MEMS材料和PMN-PT对应的目标振动模态；（b）双头音叉石英微加工陀螺仪；（c）AlN-Si复合悬臂陀螺仪结构及悬臂梁面内振动示意图；（d）具有完全解耦双质量结构的MEMS陀螺仪原型

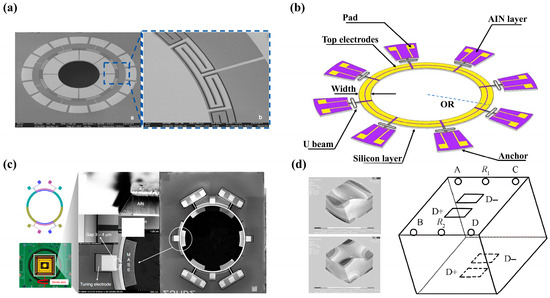

图5 （a）采用简单四掩膜AlN-on-Si工艺制备的环形压电谐振陀螺仪SEM图像；（b）环形压电MEMS陀螺仪示意图；（c）陀螺仪在单轴速率转台上的安装方式及器件实物图；（d）压电材料振动模态分析及新型压电固态微陀螺仪照片
工业领域应用场景与需求分析
在石油天然气勘探中，为满足地质导向、工况诊断和风险预警等需求，惯性传感器需要同时具备耐高温、抗振动、小型化、低功耗和易集成等特点，固态压电陀螺仪与这些需求高度契合。在地热开发和科学钻探中，需要能够在200℃以上直接工作的固态惯性传感器，压电陀螺仪采用全固态结构、无光纤环路，高温适应性优异，可有效适用。在核设施中，惯性传感器同时面临高温与辐射环境的挑战，碳化硅（SiC）等宽禁带材料具有良好的耐高温和抗辐射性能，基于此类材料的固态陀螺仪，对核设施高温区域的姿态监测具有实际应用价值。此外，在航空发动机及高温制造设备中，温度变化会显著影响陀螺仪的稳定性和使用寿命，对器件耐温性与热稳定性提出更高要求。总体而言，开发结构简单、抗振动、耐高温且便于系统集成的全固态压电陀螺仪，是未来的重要的方向。
高温环境下压电MEMS陀螺仪的技术挑战与优化策略
压电MEMS陀螺仪虽然凭借全固态结构具备一定的耐高温优势，但温度变化仍会通过热膨胀、材料参数漂移等机制影响器件性能，造成零偏漂移、灵敏度下降和正交误差增大，因此，需要从机理层面系统分析温度影响压电陀螺仪性能的具体路径，并有针对性地开展材料选择、结构优化和温度补偿。除结构优化和被动温度补偿外，通过电路设计提升温度稳定性也是重要技术路线。近年来，机器学习（ML）和人工智能（AI）也为提升高温陀螺仪的性能与可靠性提供了新的解决思路。此类数据驱动方法可与结构及电路层面的传统硬件补偿形成互补，具有较强的自适应能力，尤其适用于温度波动难以预测的严苛工业环境。相关研究可概括为校准与降噪、纯惯性导航性能提升以及辅助导航滤波参数优化，并可进一步应用于温度漂移补偿、模态匹配、传感器融合和故障诊断。

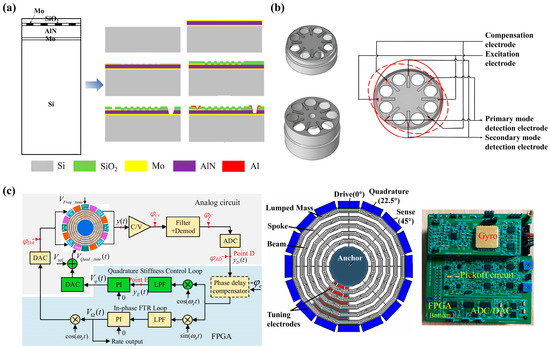

图6 （a）二维有限元分析（FEA）模型结构与准声表面波（QSAW）谐振器的工艺流程；（b）圆柱形谐振器和压电电极的示意图；（c）模式II闭环陀螺系统的控制方案、圆柱盘式谐振陀螺仪（CDRG）结构与控制电路

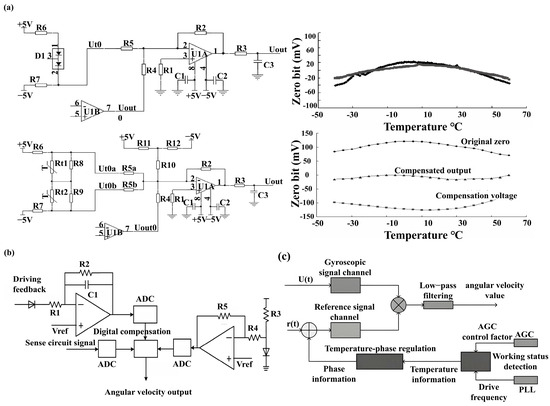

图7 （a）零点温度误差的线性补偿电路原理，以及陀螺仪零点温度误差的线性补偿结果；（b）数字温度补偿电路图；（c）温度补偿方法的示意图及补偿前后陀螺仪零偏的对比
研究总结
随着工业需求持续向智能化、精密化升级，高温压电MEMS陀螺仪作为核心惯性传感器件，其技术发展与应用前景受到广泛关注。尽管现有研究已在材料性能、器件结构、温度补偿等方面取得显著进展，但在材料极限性能、系统集成、跨学科适配性等方面仍面临挑战。当前压电材料的高温稳定性与灵敏度，尚难以满足200℃以上极端工业环境的长期运行需求。未来研究需要开发新型高温压电复合材料与薄膜技术，并通过微观结构调控强化材料的温度自补偿能力。面向新兴极端应用场景，还需要突破抗辐射、超高温耐受的性能瓶颈。同时，发展先进防护封装与热管理技术，以延长器件在极端环境下的工作寿命。
论文信息：https://doi.org/10.3390/coatings16070810
