《安费诺NovaSensor压力传感器芯片P883产品分析》
2024-11-06 10:39:48   来源:麦姆斯咨询   评论:0   点击:

NovaSensor的MEMS压力传感器芯片P883面向中高压传感应用(例如液位感应、汽车系统、过程控制、液压系统等),其工作原理为压阻效应,在惠斯通电桥中采用了4个值相匹配的压敏电阻。

Product Analysis of Amphenol NovaSensor’s Pressure Sensor Die P883

《安费诺NovaSensor压力传感器芯片P883产品分析》

NovaSensor位于美国加州硅谷的中心地带,从事MEMS压力传感器芯片的研发和生产,产品广泛应用于医疗、汽车、工业及消费电子等领域。从1985年成立至今,NovaSensor在硅微机械加工技术方面始终保持世界领先的地位。NovaSensor成立于1985年,最初名为Lucas NovaSensor,由MEMS大神Kurt E. Petersen联合创立。1999年,天合汽车(TRW Automotive)收购NovaSensor;2002年,通用电气(GE)从TRW手中收购NovaSensor;2013年,Amphenol收购GE的先进传感器业务部门(包括NovaSensor)。

NovaSensor拥有最先进的设计工具和尖端实验室,是MEMS压力传感器芯片设计、建模和制造方面的领导者。NovaSensor压力传感器产品线包括先进、高性能和高性价比的传感器解决方案,以其精度、可靠性和尺寸而闻名世界。NovaSensor压力传感解决方案包括表面贴装、混合和介质隔离产品系列,提供从未校准到完全校准、放大模拟和数字输出版本的所有类别。

据麦姆斯咨询介绍,NovaSensor的MEMS压力传感器芯片P883尺寸为2.1mm x 2.1mm,面向中高压传感应用(例如液位感应、汽车系统、过程控制、液压系统等),其工作原理为压阻效应,在惠斯通电桥中采用了4个值相匹配的压敏电阻。当由恒定电压或恒定电流激励时,P883芯片会产生与施加压力成正比的差分毫伏输出信号。P883的芯片设计使得其在很大的温度范围内可以抑制温度迟滞效应,并且生产出的每片晶圆都抽样检验芯片的电阻、灵敏度、线性度、偏移、温度系数、温度迟滞。

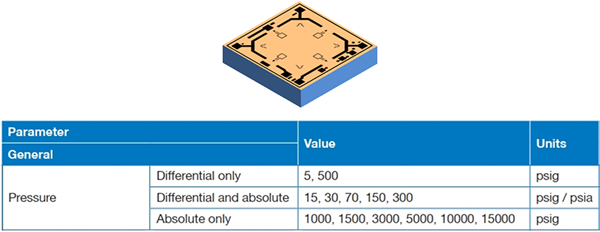

NovaSensor的MEMS压力传感器芯片P883

NovaSensor的MEMS压力传感器芯片P883

本报告针对全球领先的MEMS压力传感器厂商安费诺(Amphenol)旗下的NovaSensor压力传感器芯片P883进行物理分析,包括芯片剖析、材料分析和桥阻分析等,并依此推测出这款MEMS芯片的制造工艺,此外还绘制了光刻版图以供参考。最后,我们还检索并分析了产品的专利情况。具体内容如下:

1. 首先,对这款压力传感器芯片P883整体进行拍照与分析,该MEMS芯片的传感单元为集成惠斯通电桥的单层硅结构悬膜,惠斯通电桥位于芯片上表面,芯片底面为湿法腐蚀的硅槽(背腔)。然后,重点对MEMS结构部分进行物理分析,包括表面和剖面膜层结构与材料分析,以及电学掺杂和惠斯通电桥结构分析等。惠斯通电桥由四边对称排布的压阻条通过重掺离子形成内部电路,外部电路通过通孔和金属TiW/Pt/Au相连,形成开环电桥结构。此外,还对MEMS芯片附有的温度传感器进行分析,该温度传感器类型为重掺硅热阻型,室温热阻为5401Ω。

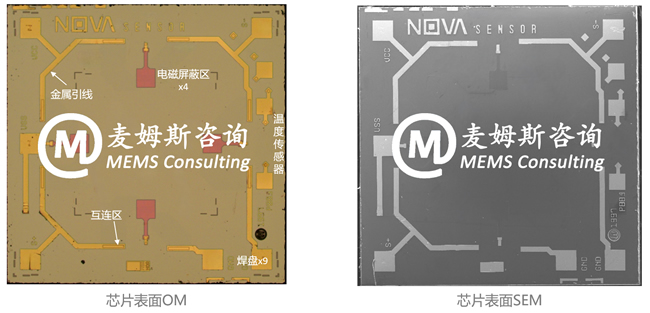

NovaSensor的MEMS压力传感器芯片P883表面形貌

NovaSensor的MEMS压力传感器芯片P883表面形貌

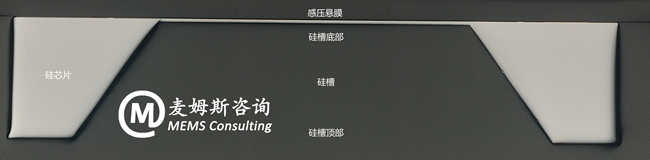

NovaSensor的MEMS压力传感器芯片P883剖面图

NovaSensor的MEMS压力传感器芯片P883剖面图

2. 绘制MEMS芯片结构示意图,并对MEMS芯片制造工艺进行分析与推测,其离子注入分为重掺和轻掺两次,硅槽采用硅各向异性湿法腐蚀制作而成。

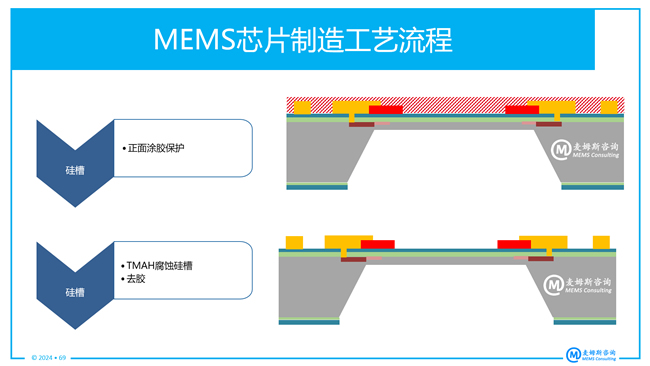

NovaSensor的MEMS压力传感器芯片P883部分制造工艺示例

NovaSensor的MEMS压力传感器芯片P883部分制造工艺示例

3. 根据物理拆解去层数据和制造工艺的推测,对MEMS芯片光刻版图进行绘制,得到7张光刻版图:(1)正面6道光刻工艺,分别用于切割道、压阻、重掺杂、电磁屏蔽层、通孔和金属的图形化;(2)背面1道光刻工艺,用于硅槽的图形化。

4. 针对上述压力传感器芯片P883产品拆解与分析内容进行相关专利检索与分析,并提供从专利到产品的映射关系,有助于其他厂商理解技术要点及专利保护范围,并进行侵权关联性分析,从而可以有效避免侵权纠纷的发生。

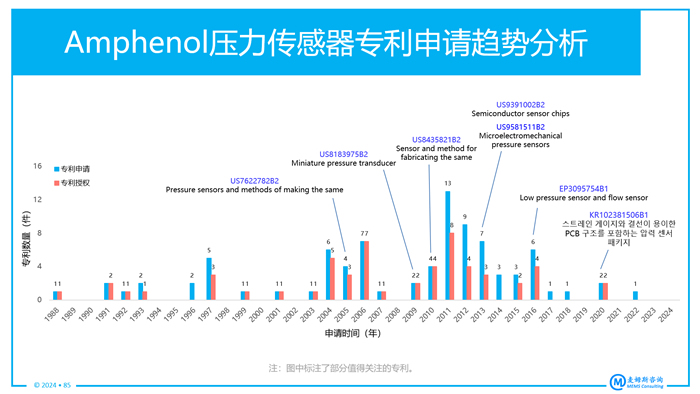

Amphenol(包括NovaSensor)压力传感器专利申请趋势

Amphenol(包括NovaSensor)压力传感器专利申请趋势
