意法半导体发布超低功耗MEMS加速度计,助力可穿戴和可植入医疗应用
2026-03-03 15:24:26   来源:麦姆斯咨询   评论:0   点击:

意法半导体发布新款三轴MEMS加速度计:MIS2DU12,其集超低功耗、信号处理和超薄外形于一体,适用于可穿戴和可植入医疗设备。

据麦姆斯咨询报道,近日,意法半导体 (STMicroelectronics)发布新款三轴MEMS加速度计:MIS2DU12,其集超低功耗、信号处理和超薄外形于一体,适用于可穿戴和可植入医疗设备。MIS2DU12的MEMS和ASIC专门设计了优秀的超低功耗架构,其中的抗混叠滤波器只需消耗较少的工作电流即可运转。

三轴MEMS加速度计MIS2DU12

三轴MEMS加速度计MIS2DU12

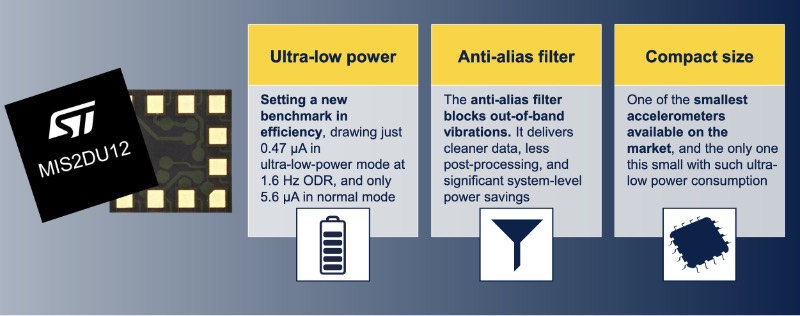

三轴MEMS加速度计MIS2DU12关键特性

三轴MEMS加速度计MIS2DU12关键特性

这款MEMS加速度计MIS2DU12采用生物相容性材料和制造工艺,具有20 nA的休眠模式电流和低于1 µA的低功耗工作模式电流,可扩展心脏监护仪和心脏起搏器等可植入设备的工作范围。MIS2DU12厚度仅为0.74 mm,长宽尺寸为2 mm x 2 mm,可使皮肤贴片做到极其纤薄、轻便且佩戴舒适。

在血糖监测仪和其它生物参数监测传感器等皮肤贴片中,MIS2DU12 的传感器融合技术即使在宏观运动和环境压力下也能确保感测精度。专用的内部运动处理引擎可检测自由落体、唤醒、单/双击、活动/非活动状态,并计算6D/4D方向。此外,MIS2DU12还内置自检功能和嵌入式温度传感器。

MIS2DU12集成了用于事件检测和唤醒的运动处理功能,并内置抗混叠滤波器,可最大限度地提高输出数据质量。该滤波器通过消除带外振动源,减轻了主应用处理器的负担,从而有助于降低系统功耗。在超低功耗工作模式下,该传感器以1.6 Hz的输出数据速率运行时,功耗仅为0.47 μA;在启用抗混叠滤波器的正常工作模式下,功耗为5.6 μA。

MIS2DU12具有用户可选的±2g/±4g/±8g/±16g满量程,输出数据速率范围为1.6 Hz至800 Hz,工作温度范围为-40°C至+85°C。集成的128级FIFO缓冲区提供充足的数据存储空间和额外的灵活性,从而进一步降低系统功耗。

MIS2DU12预计将于2026年上半年末上市,1000片起订,单价9美元起。同时,STEVAL-MKI109D评估板也将上市。
