《盛思锐温湿度传感器SHT45产品分析》
2025-05-16 10:49:29   来源：麦姆斯咨询   评论：0   点击：

Product Analysis of Sensirion Temperature & Humidity Sensor SHT45

据麦姆斯咨询介绍，盛思锐（Sensirion）是温湿度、气体和液体流量测量和控制领域高质量传感器和传感器解决方案的领先制造商。1998年，盛思锐从苏黎世联邦理工学院（ETH）拆分创建，公司总部位于瑞士苏黎世附近的Stäfa。盛思锐的成功基于创新的CMOSens®技术——其能够在单颗半导体芯片上同时集成传感单元和信号处理电路。CMOSens®技术基于成熟的半导体制造工艺，有助于盛思锐的传感器实现大批量生产，并能够保证高品质、低成本和小尺寸，从而使盛思锐成为了微型传感器及其解决方案的首选供应商。

SHT45是一款数字温湿度传感器，其I2C接口提供多个预配置的I2C地址，同时保持超低功耗预算（0.4μW）。通过功率调整的内部加热器可在三个加热级别下使用，从而使传感器能够在苛刻的环境中运行。引线框架型DFN封装适用于表面贴装技术（SMT），还包括可选的封装专利PTFE膜或可拆卸保护盖。该产品根据ISO17025标准提供传感器特定的校准证书，可通过唯一的序列号进行识别。
- 高精度：湿度±1.0%RH，温度±0.1°C
- 平均电流：0.4μA，空闲电流：80nA
- I2C快速模式增强版（I2C FM+）、循环冗余校验（CRC）和多个I2C地址
- 工作环境范围：0至100%相对湿度，-40至125°C
- 在冷凝环境中可完全正常工作
- 内置加热元件，可溯源至美国国家标准与技术研究院（NIST）
- 通过JEDEC JESD47标准认证

盛思锐温湿度传感器SHT45

本报告对盛思锐温湿度传感器SHT45进行物理分析，涉及器件拆解、芯片剖析及材料分析等。此外，本报告还拆解与剖析了与SHT45同类的三款国产温湿度传感器：纳芯微NSHT30、申矽凌CHT8320、中科银河芯GXHT31，并将它们进行对比分析。最后，我们检索并分析了四款产品专利情况。具体如下：

1. 对SHT45整体进行拍照与分析，其采用引线框架型DFN封装形式，内部的CMOSens®芯片粘接在引线框架的中心金属基板上，并通过金属引线键合方式与引线框架的外围焊盘形成电气连接，整个芯片和引线结构被环氧树脂模塑形成封装外壳。

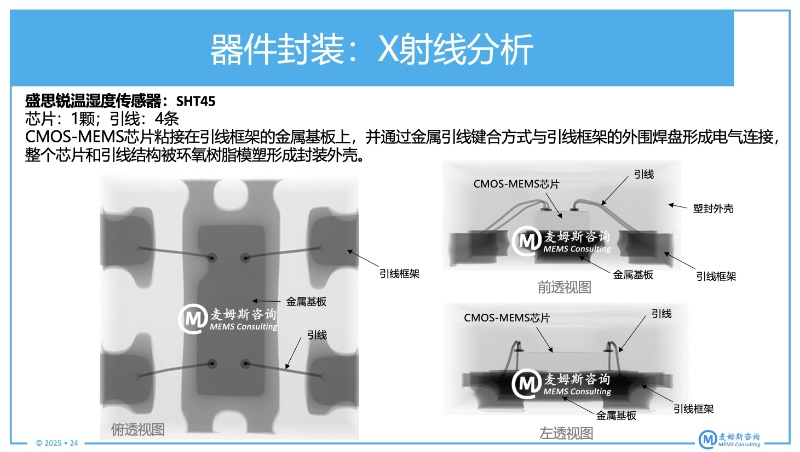

采用X射线分析SHT45器件

2. 对SHT45进行化学开封并取出CMOSens®芯片，该芯片采用CMOS-MEMS技术，实现MEMS与ASIC单片集成。对传感（MEMS）部分和电路（ASIC）部分进行结构剖析和材料分析，包括传感部分的叉指电极、湿敏材料成分，以及电路部分的膜层结构和工艺节点等。

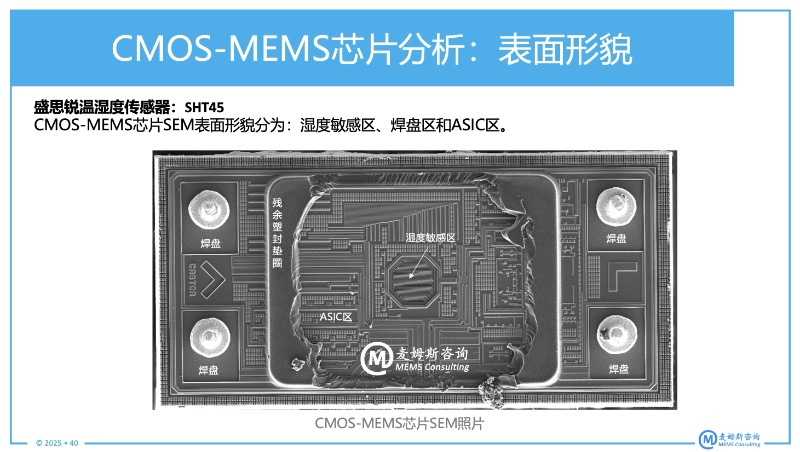

SHT45芯片分析示例

3. 对三家中国厂商（纳芯微、申矽凌、中科银河芯）的主流温湿度传感器进行物理分析，并对比它们的器件封装和芯片结构。与盛思锐SHT45的封装和芯片结构进行对比，包括传感部分的叉指电极、湿敏材料成分，以及电路部分的膜层结构和工艺节点等。

盛思锐SHT45与三家中国厂商器件综合对比分析示例

4. 对盛思锐和三家中国厂商的产品专利进行检索与分析，并提供专利到产品的映射关系，有助于其他厂商进行侵权关联性分析。

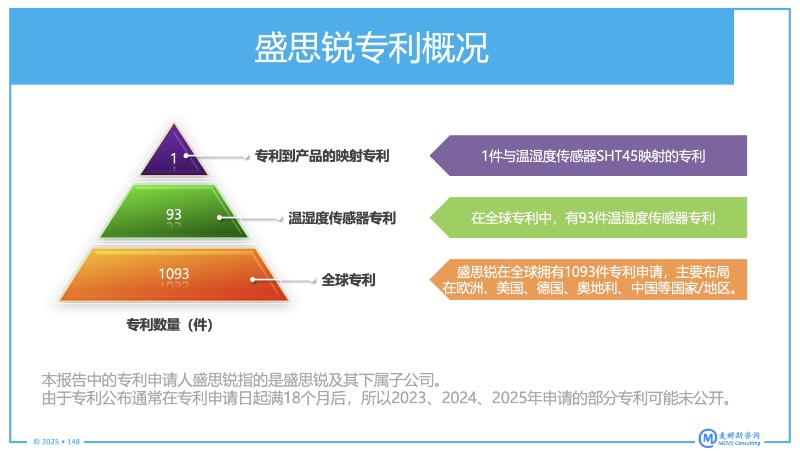

盛思锐专利概况

报告目录：
1. 报告综述
  - 报告摘要
  - 分析流程及方法
2. 公司及产品介绍
  - 盛思锐（Sensirion）
  - 分析产品介绍
  - 同类公司介绍
  - 同类产品介绍
3. 物理分析
  - 物理分析概述
  - 物理分析方法及设备
  - 器件工作原理
  - 器件封装
    * 整体视图
    * X射线分析
    * 剖面分析
    * 开盖视图
  - CMOSens®（CMOS-MEMS）芯片分析
    * 芯片整体视图
    * 表面分析
    * MEMS湿敏区
    * ASIC
4. 同类产品物理分析
  - 纳芯微（温湿度传感器NSHT30）
    * 整体视图
    * X射线分析
    * 剖面分析
    * 开盖视图
    * 芯片整体视图
    * 表面分析
    * MEMS湿敏区
    * ASIC
  - 申矽凌（温湿度传感器CHT8320）
    * 子目录同纳芯微章节
  - 中科银河芯（温湿度传感器GXHT31）
    * 子目录同纳芯微章节
5. 盛思锐与同类产品对比分析
  - 综合对比分析
  - 封装对比分析
  - 芯片对比分析
6. 专利到产品的映射分析
  - 检索与分析流程及方法
  - 四家厂商专利检索及盛思锐专利概况
  - 专利到产品的映射

若需要购买《盛思锐温湿度传感器SHT45产品分析》报告，请联系麦姆斯咨询王懿，邮箱：wangyi#memsconsulting.com（#换成@）；电话：17898818163。
