一睹真容：iPad Pro激光雷达扫描仪ToF传感器
2020-03-29 12:38:39 来源：麦姆斯咨询 评论：0 点击：
拆开这款激光雷达扫描仪，我们发现了一款索尼（Sony）研发的ToF图像传感器。该ToF传感器面积为18平方毫米，分辨率为3万像素，像素尺寸为10微米。
据麦姆斯咨询报道，近日，TechInsights已经开始拆解苹果（Apple）公司最新款iPad Pro（型号：A2068）。其中，基于ToF技术的激光雷达扫描仪是这款平板电脑的亮点，所以成为各家拆解分析公司的首个目标。
再次回顾苹果官方的介绍：“特制的激光雷达扫描仪利用直接飞行时间（dToF），测量室内或室外环境中从最远五米处反射回来的光。它可从光子层面进行探测，并能以纳秒速度运行，为增强现实（AR）及更广泛的3D传感应用领域开启无尽可能。”
图片右侧为iPad Pro激光雷达扫描仪（LiDAR）
拆开这款激光雷达扫描仪，我们发现了一款索尼（Sony）研发的ToF图像传感器。该ToF传感器面积为4.18mm x 4.30mm（18平方毫米），分辨率为3万像素（0.03 MP），像素尺寸为10微米。

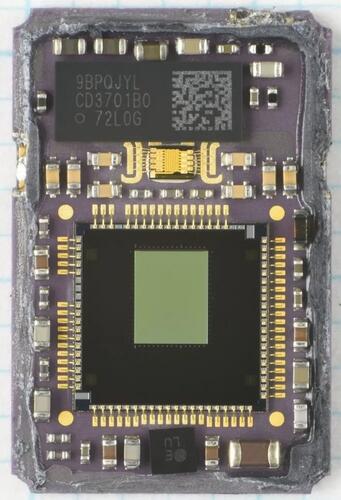

应用于iPad Pro激光雷达扫描仪的ToF图像传感器
iFixit在YouTube上发布了一段iPad Pro拆解视频，显示激光雷达扫描仪的红外照明图案的点阵密度小于苹果Face ID图案的点阵密度（结构光）。
iPad Pro红外照明图案和Face ID红外照明图案
后续，我们将发布iPad Pro激光雷达扫描仪及ToF传感器分析报告，请您发邮件咨询wangyi#memsconsulting.com（#换成@）。
