本文系统梳理了电流传感器的发展现状；介绍了磁阻效应的物理机理及其作为电流传感器的早期应用；归纳总结了电流传感器的主流设计方案；重点探讨了基于各向异性磁阻（AMR）、巨磁阻（GMR）、隧道磁阻（TMR）和霍尔效应的电流传感器。

电流传感器作为一种用于检测电流大小与流向的器件，在智能电网、新能源汽车、航空航天等领域发挥着关键作用，其精准检测与实时监测能力是智能系统稳定高效运行的重要保障。随着智能电网的不断升级，行业对电流传感器的需求也正从传统的单一测量功能，逐步转向大量程、小型化、高精度、高灵敏度、低温漂的智能传感器。尤其是近年来磁阻效应技术不断发展，进一步推动了电流传感器的工业化落地与技术迭代。

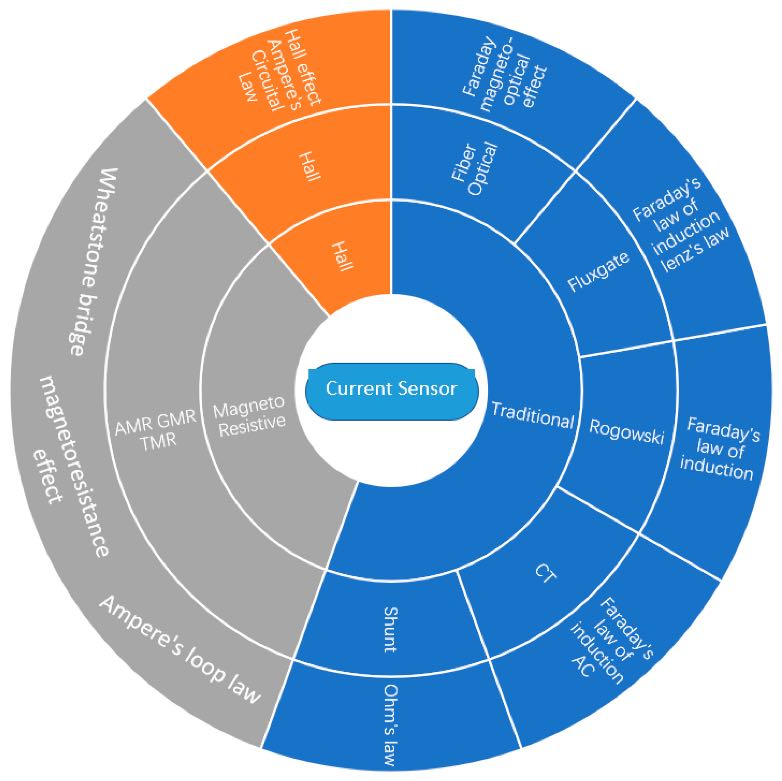

图1 电流传感器发展路径：蓝色区域为传统电流传感器，灰色区域为磁阻电流传感器，橙色区域为霍尔电流传感器

据麦姆斯咨询报道，针对电流传感器领域研究进展，江南大学姜岩峰教授团队在Journal of Low Power Electronics and Applications期刊上发表了题为“Prospective Review of Magneto-Resistive Current Sensors with High Sensitivity and Wide Temperature Range”的综述文章，系统梳理了电流传感器的发展现状；介绍了磁阻效应的物理机理及其作为电流传感器的早期应用；归纳总结了电流传感器的主流设计方案；重点探讨了基于各向异性磁阻（AMR）、巨磁阻（GMR）、隧道磁阻（TMR）和霍尔效应的电流传感器；分析了前端放大电路与信号调理电路对电流传感器性能的影响，并列举了该类电流传感器在汽车、光伏逆变器等领域的应用前景。

磁阻电流传感器的原理与结构

电流传感器的基本结构主要包括开环、闭环与阵列式电流检测三类。开环传感器不需要反馈回路，因此称为“开环”结构，通常用于低功耗、高带宽应用。闭环电流传感器则引入反馈回路以提高测量精度，通常能够提供更高的精度和更好的温度稳定性。阵列式电流传感器是一类特殊的电流传感器，可利用多个传感单元同时测量不同位置的电流分布，通常用于需要高空间分辨率和电流分布分析的场景。

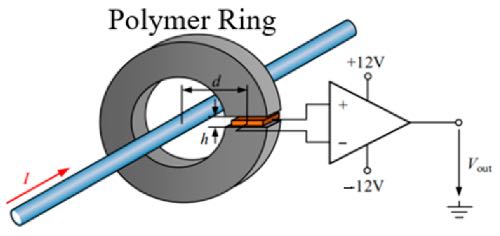

开环电流传感器结构示意图

图2 开环电流传感器结构示意图

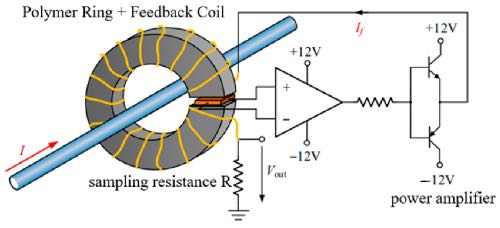

闭环电流传感器结构示意图

图3 闭环电流传感器结构示意图

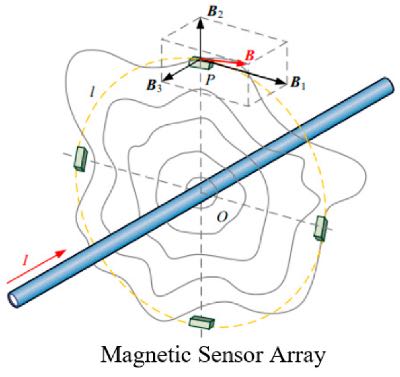

阵列式电流传感器结构示意图

图4 阵列式电流传感器结构示意图

电流传感器的特征参数

电流传感器的特性与其工作原理、结构和材料密切相关。例如，在基于磁阻效应的电流传感器中，可通过磁阻元件感知电流产生的磁场，从而实现高灵敏度、低功耗和强抗干扰能力的非接触式电流测量。磁阻式电流传感器的性能与磁阻元件本身密切相关，而传感器的结构和材料也会影响其灵敏度、温度稳定性等关键性能参数。此外，电流传感器的精度主要受噪声干扰的影响，高性能的信号调理电路可以降低输出信号中的噪声，从而提高精度。

磁阻效应

磁阻效应揭示了材料电阻会随外部磁场变化而发生改变的原理。在磁阻效应作用下，材料内部电子运动状态会受到外加磁场影响，从而引起材料电阻变化。基于这一特性，磁阻效应可用于设计高灵敏度磁场传感器，以检测微弱磁场变化；也可应用于磁存储技术，以提高数据读写速度和稳定性。目前，磁阻效应已在传感器、数据存储和磁电子学等领域获得广泛应用。

（1）各向异性磁阻（AMR）效应

基于AMR效应的传感器具有尺寸小、功耗低和可靠性高等优点。在一些对灵敏度和工作温度范围有要求的场景中，AMR传感器能够实现稳定工作。此外，AMR传感器通常仅采用单层磁性薄膜设计，不需要额外的铁磁环，因此具有较好的稳定性。

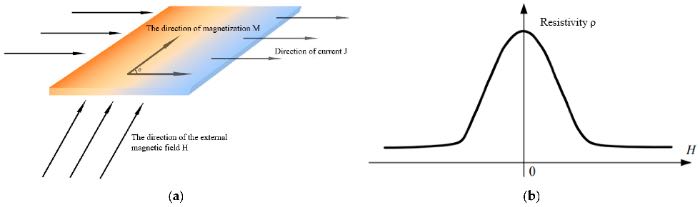

AMR效应原理及电阻率与磁场强度的关系

图5 AMR效应原理及电阻率与磁场强度的关系

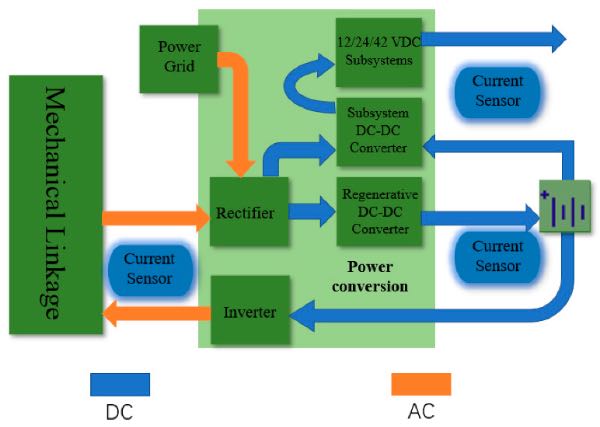

AMR电流传感器在混合动力电动汽车（HEV）中的应用

图6 AMR电流传感器在混合动力电动汽车（HEV）中的应用

（2）巨磁阻（GMR）效应

GMR效应是指巨磁阻材料在磁场作用下电阻发生显著变化的现象。GMR传感器可分为三种类型：多层膜结构、自旋阀结构和颗粒膜结构。由于GMR具有高灵敏度和高分辨率，因此被广泛用于电流传感器设计。GMR电流传感器同样可采用桥式结构，包括单桥、半桥和全桥等形式。

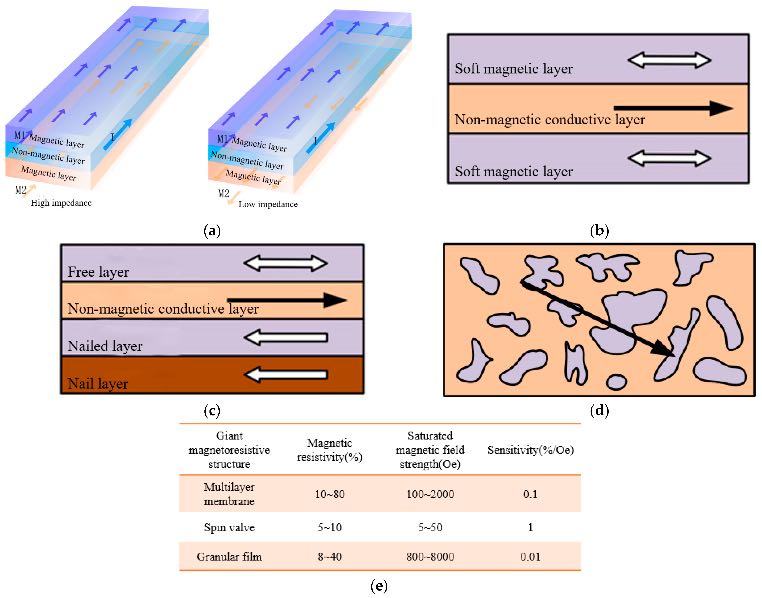

GMR效应原理及三种结构性能的比较

图7 GMR效应原理及三种结构性能的比较

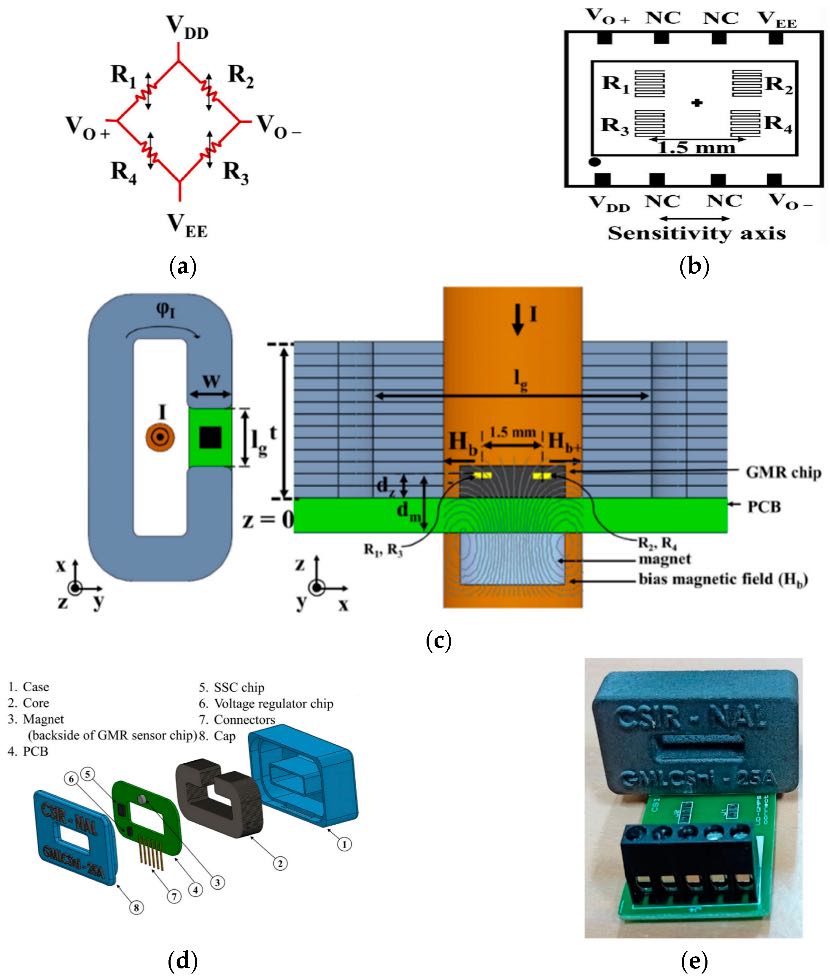

面向工业和航空航天应用的GMR电流传感器

图8 面向工业和航空航天应用的GMR电流传感器

（3）隧道磁阻（TMR）效应

TMR效应也称为磁隧道结（MTJ）效应，其利用磁性多层材料的磁阻效应感知磁场。与AMR和GMR传感器相比，TMR传感器具有更高的温度稳定性和灵敏度，同时还具备更宽的线性范围和更低的功耗。此外，通过进一步优化材料性能、芯片结构和电路结构，TMR电流传感器的性能仍有望继续提升。不过，TMR传感器仍面临一些技术挑战，例如器件低频噪声、信噪比，以及三维磁场检测中的稳定性问题等，仍需进一步研究。

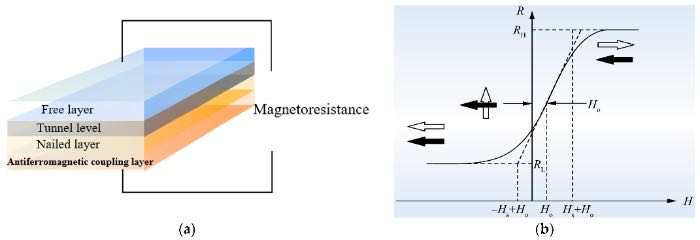

TMR效应原理及其响应曲线

图9 TMR效应原理及其响应曲线

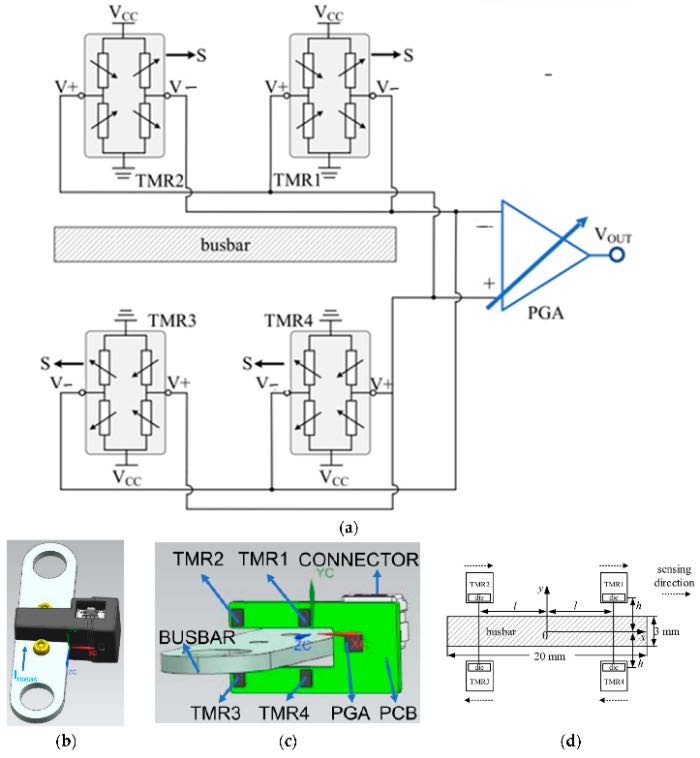

基于TMR的母线电流传感器

图10 基于TMR的母线电流传感器

（4）霍尔效应

霍尔传感器广泛应用于汽车、工业生产、国防和军事等领域。由于霍尔传感器通常由半导体材料制成，受温度影响较大，容易出现温度漂移和灵敏度不足等问题。为解决该问题，可以通过软硬件结合等方式，对霍尔传感器的灵敏度进行温度补偿，以降低温度漂移、提升灵敏度。

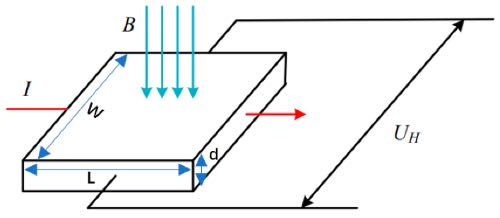

霍尔效应示意图

图11 霍尔效应示意图

磁性电流传感器

在电力系统中，高精度电流检测对于满足安全性和电能效率要求至关重要。针对不同应用场景，霍尔电流传感器和磁阻电流传感器各有优势。

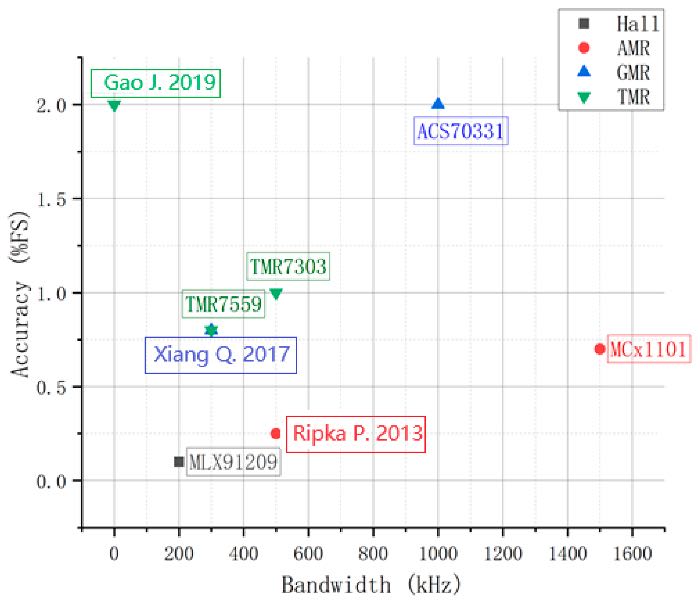

典型电流传感器的性能对比

图12 典型电流传感器的性能对比

电流传感器性能不仅取决于磁敏元件本身，也依赖放大电路和信号调理电路。由于传感器输出通常是毫伏级差分信号，必须通过仪表放大器、滤波、补偿和温度校正等电路进行处理，才能获得稳定、可靠、适合系统使用的输出结果。高性能前端放大与调理电路是实现高精度电流检测的重要基础。

电流传感器在电动汽车充电管理、电力电子和电力系统中发挥着重要作用。电池管理系统（BMS）是一种用于监测和控制汽车电池的专用系统，能够实时跟踪电池电压、电流、负载和温度等关键参数，以确保电池安全稳定运行。电流传感器同样可应用于光伏系统。逆变器是光伏发电系统的核心器件，其运行状态能够直接反映整个发电系统的工作状态，因此对逆变器进行在线监测具有重要实际意义。

研究展望

随着技术的不断进步，未来电流传感器需要具备更高精度和更高灵敏度，以满足日益增长的精密测量需求。这需要在传感器材料、器件结构和信号处理技术等方面持续改进。高灵敏纳米材料或先进量子技术也有望与电流传感器结合，进一步提升其综合性能。

在应用方面，电流传感器应进一步实现智能化和自适应能力。例如，可通过机器学习算法优化电流检测参数，并对环境因素进行自动校准和补偿。同时，传感器尺寸和功耗仍需持续降低。通过芯片集成化设计，推动电流传感器向小型化、节能化、高适配性等方向持续发展。

论文信息：https://doi.org/10.3390/jlpea14030043
