核磁共振成像(MRI)扫描仪可以提供质量卓越的3D图像,但用于创建这些图像的强磁场存在扰动,可能会在扫描中引入误差和干扰。因此,MRI扫描仪需要经常校准以确保其成像质量。
此外,由于磁场的高度不稳定性,像螺旋序列这样可以缩短扫描时间的创新扫描方法是不可行的。从理论上而言,可以通过增加传感器来读取和映射磁场的变化,进而通过计算纠错来解决这个问题。然而,在实践中,由于电子传感器和电缆中的金属会产生干扰,这种方法实际难以实现。
据麦姆斯咨询报道,为了解决上述问题,丹麦磁共振研究中心(DRCMR)和哥本哈根大学尼尔斯-玻尔研究所(NBI)的研究人员开发了一种基于饱和吸收光谱的新型量子光学磁力计,能够测量强磁场,并有望延长MRI扫描仪的使用寿命,同时提高其质量并降低成本。该量子光学磁力计原型目前已在丹麦磁共振研究中心的Hvidovre医院投入使用。

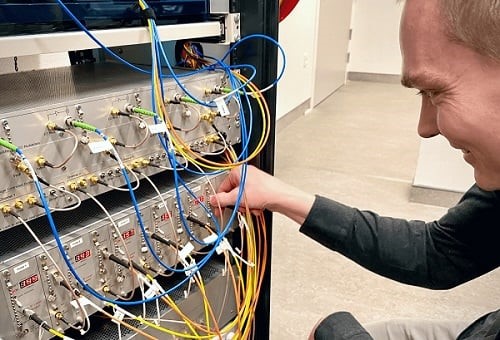

量子光学磁力计原型已在Hvidovre医院投入使用,在收集测试数据后将对其进行微调
该量子光学磁力计基于铯D₂谱线的极端角动量饱和吸收光谱。它有四个独立的小型磁传感器组成,可分布在MRI扫描仪中。其中一个探头位于磁场范围之外,起到控制作用。该系统通过光纤电缆向MRI扫描仪中的四个磁传感器发送激光。

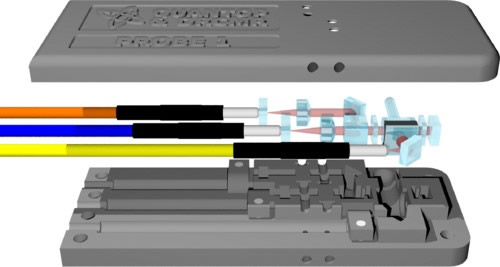

光学探头组件的分解图
在磁传感器内部,光穿过一个盛有铯气体的小玻璃容器。在一定频率下,气体吸收光并在铯原子中产生共振。铯原子中的电子在吸收光子时会产生更大的振荡,当电子回原位时,光子又会重新发射出去。随着光变暗,铯蒸气会变亮。如果铯暴露在磁场中,光谱频率将会根据磁场的强度而变化。
当磁场发生扰动时,磁传感器会映射出磁场中扰动的位置,并记录扰动如何影响磁场强度。由此产生的数据可用于识别MRI扫描中的错误。未来,还可以根据四个磁传感器收集的数据对干扰和错误图像进行修正,以确保MRI成像的准确性。
该量子光学磁力计的主要设计者Hans Stærkind说:“当激光以适宜的频率穿过气体时,光与铯原子中的电子会产生共振。但是,当气体暴露在磁场中时,发生共振的频率(或波长)则会发生变化。”
“通过这种方式,我们可以找出正确的频率来测量磁场强度。这个过程完全由接收设备以闪电般的速度自动完成。”Hans Stærkind补充道。

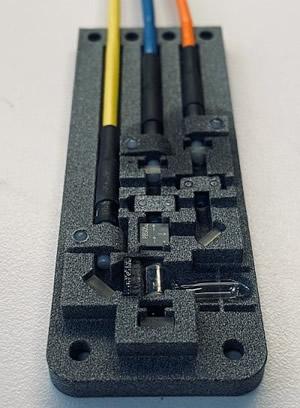

量子光学磁力计利用激光和气体来测量磁场
该量子光学磁力计能够提供连续读数、高采样率以及百万分之一(ppm)范围内的灵敏度和准确度。所有电子元件和光学元件都集成在一个19英寸的机架上,结构紧凑、移动方便且坚固耐用。磁传感器采用光纤耦合,由非金属元件制成,可轻松安全地安装在7T MRI扫描仪内部。

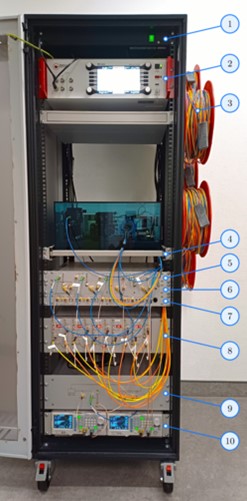

量子光学磁力计原型
研究人员通过测量两种不同的MRI成像序列,展示了该量子光学磁力计的性能。为了验证该原型系统在医疗MRI中的潜在应用,研究人员展示了如何使用它来检测MRI扫描仪梯度线圈系统中的缺陷。
在制造量子光学磁力计之前,研究人员对铯原子的系数进行了高精度测量,从而使其能够以ppm的精度通过光学方式推断磁场。
“我们已经证明了该方法的理论可行性,现在又验证了它在实践中的可行性。”Stærkind说道,“目前,我们所制备的这个量子光学磁力计原型,基本上可以在不干扰MRI扫描仪的情况下完成测量目标。”
Stærkind表示,该量子光学磁力计还需要进行微调,从而使MRI扫描更便宜、更好用、更快捷。
“随着时间和技术的发展,MRI扫描仪将会生成质量优异的图像。”Stærkind说道,“但是在该量子光学磁力计的帮助下,我们有望利用相同的时间生成更优异的图像,或者利用更少的时间获得相同的成像质量。或者我们还可以制造一种更便宜的扫描仪,虽然可能存在一定误差,但在该量子光学磁力计的帮助下仍能提供较好的成像质量。”
到目前为止,该量子光学磁力计原型还在正常运行。研究人员计划进一步改进该原型,使其测量更加精确,并增强其识别扫描错误的能力。
虽然该量子光学磁力计最初的目标市场是MRI研究机构,但Stærkind研究团队希望大型MRI制造商能够长期采用这项新技术,并最终将量子光学磁力计直接集成在新的MRI扫描仪中。
“一旦该量子光学磁力计原型在2.0版本中得到优化改进,并在医院实际扫描大量数据后证明了其成像质量,我们将见证它的发展前景。”Stærkind表示,“该量子光学磁力计必将有潜力以一种独特的方式改进MRI成像质量,从而使医生和患者都能受益。”
这项研究成果目前已发表在PRX Quantum期刊和Physical Review X期刊上。
