综述：用于矿产勘探的高温磁传感器
2026-05-23 20:56:33 来源：麦姆斯咨询评论：0 点击：

本文探讨了用于矿产勘探的高温磁传感技术，重点关注四大类固态和小型化传感器：磁通门传感器、霍尔效应传感器、磁阻（MR）传感器和微机电系统（MEMS）传感器。

磁传感是一种非侵入性且经济高效的技术，广泛应用于地球物理矿产勘探领域。该技术利用地球磁场的空间变化来识别地下磁性差异。随着勘探目标逐渐转向更深层的矿体和地热环境，对可靠的高温磁传感器需求也在持续增长。

据麦姆斯咨询报道，近日，日本国立材料科学研究所（National Institute for Materials Science）在MetaResource期刊上发表了题为“High-temperature magnetic sensors for mineral exploration”的综述文章。文中探讨了用于矿产勘探的高温磁传感技术，重点关注四大类固态和小型化传感器：磁通门传感器、霍尔效应传感器、磁阻（MR）传感器和微机电系统（MEMS）传感器。讨论了各类技术的底层探测机制、材料发展、器件架构以及传感性能。特别关注了能够在恶劣环境中稳定运行的材料创新，包括用于霍尔传感器的宽带隙半导体、用于磁阻器件的先进磁性合金以及基于金刚石的磁致伸缩MEMS结构。此外，还回顾了该技术在地面、航空、海洋和钻孔平台中的应用。最后，概述了当前面临的挑战和未来趋势，讨论了数据驱动方法在智能矿产勘探中日益重要的作用。

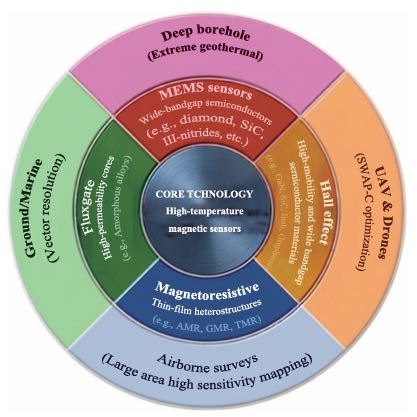

用于先进矿产勘探的高温磁传感器

高温磁传感器原理

磁通门传感器基于软铁磁芯的非线性磁化特性和法拉第电磁感应定律工作。典型的配置包括一个软磁芯，其周围环绕着激励（驱动）线圈和感应（拾取）线圈。施加到驱动线圈上的交流电会周期性地使磁芯进入正负磁饱和状态。在没有外部磁场的情况下，磁芯的磁化循环是对称的，因此感应线圈输出中没有二次谐波成分。当存在外部磁场时，它会偏置磁芯的磁化，导致磁响应的不对称。这种不对称会在感应线圈中产生二次谐波电压，其大小与外部磁场强度成正比。因此，磁通门传感器能够提供高线性度、低噪声的矢量磁场测量。

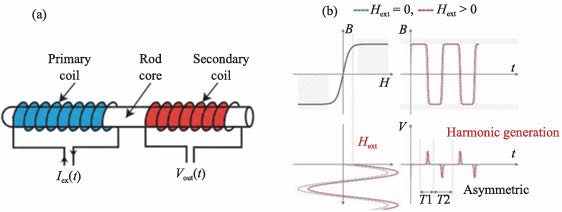

磁通门传感器的原理

磁通门传感器的性能，特别是其灵敏度和噪声基底，主要由芯材的磁性能和线圈几何形状的精度决定。磁通门磁力计可分为棒状芯、环状芯、跑道状芯和平面微加工结构。芯材通常采用高磁导率、低矫顽力的软磁材料，例如坡莫合金（NiFe合金）或钴基非晶金属（例如CoFeSiB带材），这些材料具有高饱和磁感应强度、极小的磁滞以及低磁致伸缩、低固有噪声和低涡流损耗。近期研究进展已采用具有更优异磁导率和更低噪声的纳米晶芯材。驱动线圈和感应线圈通常采用铜材，并通过精密绕制以降低寄生电感和热效应。现代磁通门传感器还可集成电子器件，用于信号放大、温度补偿和数字转换，从而实现适合机载或无人机勘测的紧凑且轻便的设备。

霍尔传感器基于埃德温·霍尔（Edwin Hall）于1879年发现的经典霍尔效应工作。霍尔器件由薄导电层或半导体层组成，电流沿一个轴流过该层。当施加垂直磁场时，洛伦兹力使电荷载流子偏转，导致电荷积累，并产生横向电场。这在正交轴上产生可测量的霍尔电压。

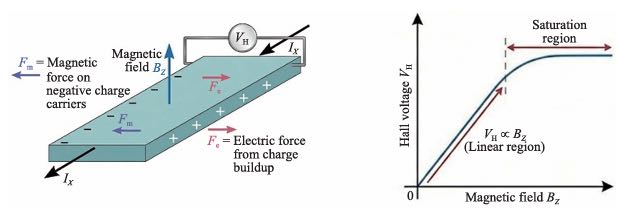

霍尔传感器原理

在金属材料中，由于载流子密度高，霍尔系数通常很小，导致灵敏度低。因此，大多数霍尔传感器都是基于半导体材料。传统的霍尔器件主要由硅制成，因为硅具有成熟的CMOS兼容工艺且成本低廉。为了提高灵敏度，窄带隙半导体，例如InSb、InAs和InGaAs已被采用，因为它们具有更高的载流子迁移率。为了能够在恶劣环境下工作，氮化镓（GaN）、碳化硅（SiC）和金刚石等宽带隙半导体材料已被采用。GaN基霍尔传感器利用高电子迁移率和宽带隙特性，在高温（通常为300-400 °C）下仍能保持灵敏度和低噪声，因此适合地热或深井钻探应用。SiC霍尔器件和电路已证明能够从室温到500 °C范围内可靠工作，并有报道称其在600 °C下仍具备短期功能。据报道，500 °C时其噪声密度约为1 μT/√Hz，这表明其适合在恶劣地质环境中进行高温磁传感。

标准平面霍尔器件采用十字形或霍尔条形几何结构，其中电流沿一个轴流动，而电压则在垂直方向上进行测量。为了改进三维磁场检测，已开发出垂直霍尔结构。集成霍尔阵列能够对磁异常进行空间测绘。现代霍尔传感器通常集成片内放大、温度补偿和模数转换电路。CMOS集成提高了信噪比、动态范围和热稳定性，同时减小了系统尺寸。这些发展使得紧凑、轻便、完全集成的传感模块适用于无人机平台、便携式系统和井下探头。

磁阻（MR）效应是威廉·汤姆森（William Thomson）于1856年在铁、镍等铁磁金属中发现的。磁阻传感器因其高灵敏度和紧凑性而广泛应用于工业、汽车和消费电子领域。与依赖于经典霍尔效应的传统霍尔传感器不同，磁阻传感器利用铁磁材料中磁化方向和电子传输方向的相对取向引起的电阻变化。这一特性增强了其对微弱或空间细微磁异常的灵敏度。随着矿产勘探越来越依赖于无人机勘测、井下工具和分布式传感阵列，紧凑和高灵敏度的磁阻传感器具有重大的实际意义。

磁阻传感器的工作原理基于材料的电阻会随着施加的磁场而变化。根据器件架构和传输机制，磁阻传感器分为三大类，包括各向异性磁阻（AMR）、巨磁阻（GMR）、隧道磁阻（TMR）。虽然这三种类型都表现出响应外部磁场的电阻调制的共同原理，但它们在基本的物理机制、材料、器件架构和灵敏度方面有所不同。

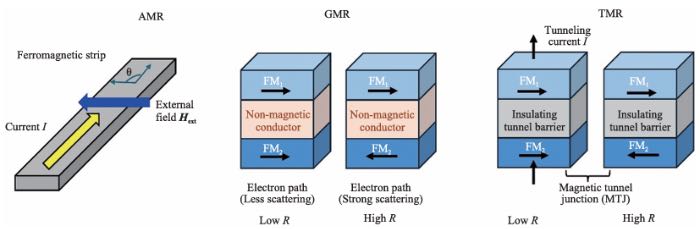

AMR/GMR/TMR磁阻传感器的工作原理

在这项工作中，研究人员特别关注集成了机械谐振结构的MEMS磁传感器，将其与仅采用MEMS制造工艺而没有可移动或谐振元件的器件区分开来。根据基本的磁-机械耦合机制，谐振式MEMS磁传感器可以分为洛伦兹力型、磁致伸缩型、磁电型和磁力矩型。硅由于其成熟的微机械加工工艺、CMOS兼容性和低制造成本，仍然是主要的衬底材料，尽管硅基器件通常在高温或化学侵蚀环境中受到限制。

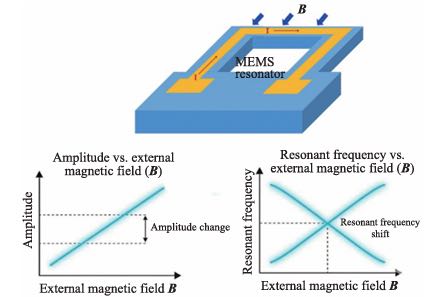

基于洛伦兹力的MEMS磁传感器原理示意图

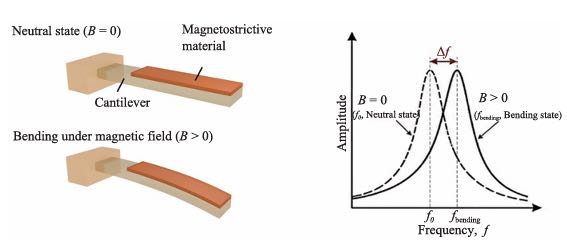

基于磁致伸缩材料/悬臂梁结构的谐振式MEMS磁传感器原理

MEMS磁传感器已经从概念验证的实验室结构发展成为集成度越来越高的平台。微制造技术的进步改善了谐振器的几何形状，提高了Q值，降低了机械阻尼。片上驱动和读出的集成，无论是电容式、压阻式还是压电式，都提高了系统的紧凑性和信号稳定性。真空封装技术通过最小化空气阻尼和增加Q值进一步提高了性能。在磁致伸缩系统中，多层工程和界面优化提高了磁弹性耦合效率。从硅基平台向宽带隙半导体基谐振器的转变标志着向高温和恶劣环境运行迈出了重要的一步。

在矿产勘探中的应用

磁传感器长期以来一直是地球物理勘探的基石，因为它们能够检测由铁磁性矿物、结构特征和岩性差异引起的地球磁场变化。它们的非破坏性，再加上低成本和大面积快速测绘，使其在区域勘察和详细的特定地点研究中特别有价值。在矿产勘探中，磁传感器应用于多种尺度和平台，为探测矿床、圈定地质结构和指导钻探计划提供重要信息。

各种磁传感器的组合使得近地表和深埋矿藏的探测成为可能，使磁传感成为现代矿产勘探的核心工具。目前，传感数据集的规模已经变得庞大，地质信息在维度、噪声水平和非线性方面越来越复杂，特别是在采用多分量传感的情况下。传统的处理方法在处理如此大的数据时遇到了困难。以机器学习（ML）为代表的人工智能（AI）技术，包括支持向量机、随机森林和深度神经网络，已成为磁数据解释的强大而高效的数据驱动范式，提高了矿产勘探、分类和预测目标的准确性。近期，微型机器学习（TinyML）因能够直接实时预测地磁扰动而引起了广泛关注。

综上所述，磁传感器能够以非侵入式、快速且经济高效的方式提供地下地质信息，从而助力勘探地球物理学家圈定矿体、重建构造格架并优化钻探方案。虽然本文综述的这些小型化磁传感器已经革新了多平台矿产勘探，但在缩小其与高端量子磁力计的性能差距方面仍存在挑战。目前，传统的高灵敏度量子器件仍然受限于复杂的制冷要求，这限制了它们的现场部署。相比之下，固态传感器在SWaP-C（尺寸、重量、功率和成本）指标方面表现出色，但经常面临灵敏度有限、噪声基底增加或动态范围受限的权衡。解决这种平衡对于推进自主磁测系统至关重要，特别是在偏远地区或恶劣环境中。

适应极端环境是未来研究的另一个重要领域。随着勘探目标向更深处转移，磁传感器将面临强烈的地热梯度、高压和腐蚀性环境。从传统硅基平台转向鲁棒的宽带隙半导体和先进的MEMS架构，对于扩大探测深度和提高可靠性至关重要。

此外，矿产勘探的未来在于多模式集成和智能数据处理。将紧凑型磁传感器与温度、重力、电磁和地震勘测方法协同部署，有望实现全面的地下表征。结合先进的机器学习算法来处理大规模、嘈杂和非线性的多组分数据集，这些集成阵列将推动下一代对深埋矿藏的精准、实时预测定位技术的发展。

论文信息：DOI: 10.23919/METAR.2026.000041
