《9轴MEMS惯性测量单元技术和专利侵权风险分析》
2014-09-08 14:56:02   来源:麦姆斯咨询   评论:0   点击:

本报告聚焦领导厂商的最新9轴MEMS惯性测量单元,提供LSM9DS0、BMX055和MPU-9250技术数据和制造工艺,并对意法半导体、博世和InvenSense的9轴MEMS惯性测量单元技术和制造工艺进行研究,总结出他们之间的相似点和差异点。

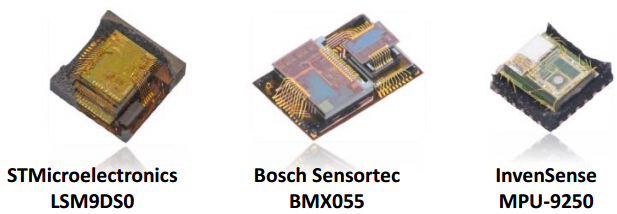

STMicroelectronics (LSM9DS0), Bosch Sensortec (BMX055), InvenSense (MPU-9250)

购买该报告请联系:
中国微纳技术俱乐部 王先生
电话:18217468860;电子邮箱:wangyi#micro-nano.com(#换成@)

9轴MEMS惯性测量单元技术和专利侵权风险分析

组合惯性传感器是一个非常热门的话题,无论是市场增长潜力,还是竞争对手,都引人关注。6轴和9轴惯性传感器的市场增长主要由领导厂商(意法半导体、博世和InvenSense)推动,但是也不乏一些挑战者,如AKM、Kionix、mCube、Freescale和Alps等,他们开发创新技术和制造解决方案,并拥有专利来保护自己。那么,不同的技术和制造方案有哪些相似之处,又有哪些差异呢?相关专利的情况如何?本报告将为您揭秘意法半导体、博世和InvenSense 的9轴MEMS惯性测量单元的专利侵权风险。

STMicroelectronics (LSM9DS0), Bosch Sensortec (BMX055), InvenSense (MPU-9250)

2012年被认为是消费类组合传感器(6轴和9轴传感器)的“交钥匙”之年。自此,市场已经非常接受组合传感器解决方案。根据Yole Développement统计,2013年,组合传感器的市场规模为4.46亿美元,2018年将增长到19.7亿美元。2013年组合传感器占据全球消费类惯性传感器21%市场份额,2018年将飞增至66%。意法半导体、博世和InvenSense是该市场上的领导厂商,合计市场份额超过50%。

在专利侵权诉讼中,潜在的销售量对预估赔偿起到重要作用。本报告聚焦领导厂商的最新9轴MEMS惯性测量单元:意法半导体LSM9DS0、博世BMX055和InvenSense MPU-9250。此外,还介绍了这三家领导厂商之间的专利纠纷历史。

本报告提供LSM9DS0、BMX055和MPU-9250技术数据和制造工艺,并对意法半导体、博世和InvenSense的9轴MEMS惯性测量单元技术和制造工艺进行研究,总结出他们之间的相似点和差异点。

产品和专利之间的关联

本报告对一系列产品的特征进行专利研究,主要涉及加速度计和陀螺仪芯片:
* 键合工艺:Al-Ge共晶键合工艺(Cap/Sensor和Sensor/IC)
* 加速度计/陀螺仪单芯片:多个密封空腔
* 传感区域:3轴陀螺仪的单个结构
* 混合MEMS技术:垂直集成IC芯片的和晶圆级气密封装
* 微机械加工层:采用SiN作为保护层

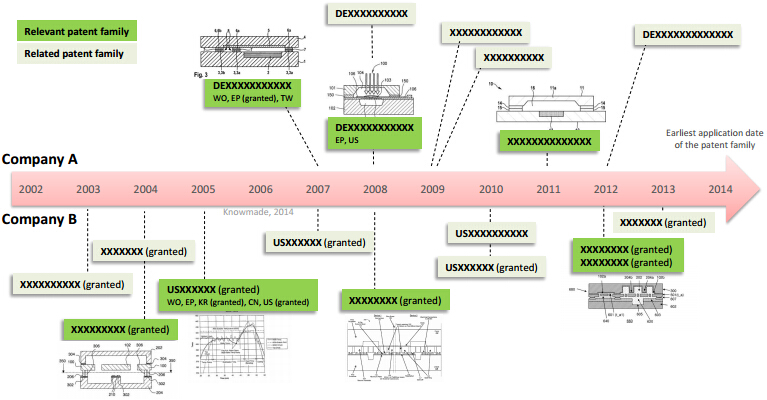

Al-Ge键合专利申请时间

Al-Ge键合专利申请时间(样刊示意)

对于每个产品特征,我们已经建立了专利技术和目标产品之间的关联。

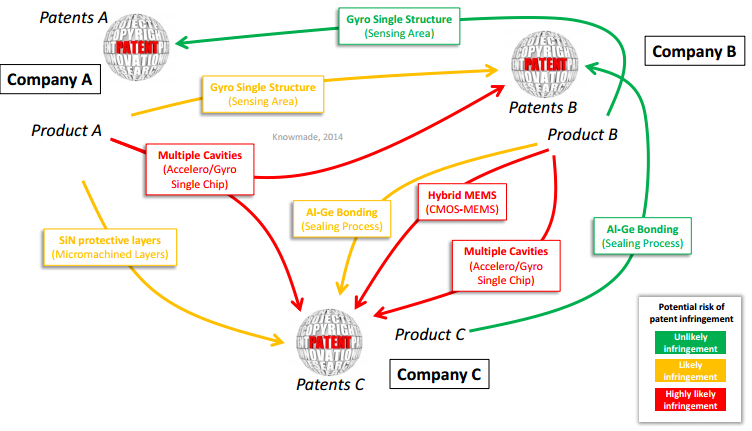

目标产品和专利技术之间的关联

目标产品和专利技术之间的关联

专利侵权风险

本报告对专利内容与市场上销售的目标产品(LSM9DS0、BMX055和MPU-9250)实际使用的技术方案进行对比,并给出目标产品的潜在侵权方。通过比较相关专利的权利要求,提供潜在的专利侵权风险分析。

产品侵权风险分析

产品侵权风险分析

专利侵权分析总结

专利侵权分析总结(样刊示例)

实用的专利数据库

本报告还包括excel数据库,其中含有报告中使用的所有专利(200多个专利组成的60多个专利族)。

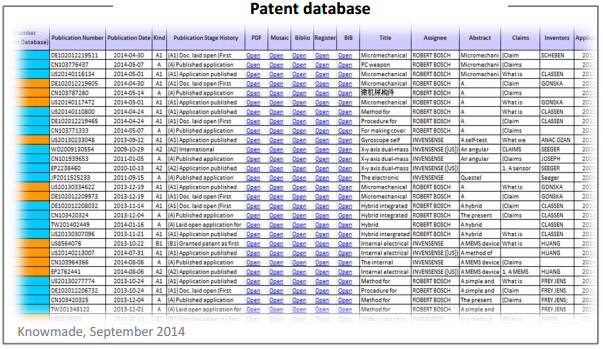

9轴MEMS惯性测量单元专利数据库

专利数据库

若需要《9轴MEMS惯性测量单元技术和专利侵权风险分析》样刊,请发E-mail:wangyi#micro-nano.com(#换成@)。
