《射频（RF）声波滤波器专利全景分析-2024版》
2024-03-13 22:42:26   来源：麦姆斯咨询   评论：0   点击：

RF Acoustic Wave Filters - Patent Landscape 2024

对高频段新解决方案的需求

据麦姆斯咨询介绍，自20世纪90年代以来，声学滤波器行业一直分为两种主要技术路线：低频段的声表面波（SAW）滤波器和高频段的体声波（BAW）滤波器。该市场及其参与厂商都已成熟，他们的产品、技术和诀窍（know-how）都受到强大知识产权（IP）组合的保护。村田（Murata）和思佳讯（Skyworks）在SAW专利领域处于领先地位，而博通（Broadcom）则在BAW领域处于领先地位。手机服务和网络的扩展推动了对更宽更高频段的需求，例如，5G应用需要6 GHz以下的频率（如3.3~3.8 GHz(B78)、3.3~4.2 GHz(B77)、4.4~5.0 GHz(B79)）以及毫米波频段（如24.25~29.5 GHz(B257、B258、B261)、37~40 GHz(B260)）。更高的频率是挑战的一部分，另一方面是提供不仅能在更高频率下工作，而且能提供更宽的绝对带宽及相对带宽的射频滤波器。

目前，SAW和BAW滤波器可以满足3 GHz以下频段的要求。然而，到了3~5 GHz频段，就会出现许多问题。SAW滤波器需要更窄的电极，从而导致损耗增加、功率处理能力降低以及光刻成本的增加。同样，BAW滤波器的压电耦合相对较小，无法支持所需要的更宽带宽。因此，能够解决损耗、功率、热问题以及3 GHz以上带宽需求的新解决方案极具吸引力。

为了克服这些限制，相关滤波器厂商正在探寻新技术。新的解决方案包括开发具有ScAlN压电薄膜的BAW滤波器，以增强电声耦合特性。另一方面，新型复合衬底的开发也为SAW滤波器领域打开了新的大门。最后，横向激励体声波（LBAW）技术也加入了竞争行列。

许多厂商将上述演变视为进入这一利润丰厚市场的良机，并明确希望成为下一代5G射频滤波器供应商。因此，无论是新入局者还是老牌企业都在参与一场激烈的竞争，而知识产权则是支持其战略的重要工具。此外，中美技术之争，也推动了中国本土滤波器供应链的发展。所有这些因素加在一起，构成了这个充满活力和竞争的行业。

在此背景下，本报告旨在帮助大家了解当前射频（RF）声波滤波器行业的专利竞争格局，以及这些专利将如何支持企业的市场战略。通过对全球25000多件专利的深入分析，本报告提供了一个了解企业如何利用专利来稳固市场地位或占领新市场份额的独特视角。

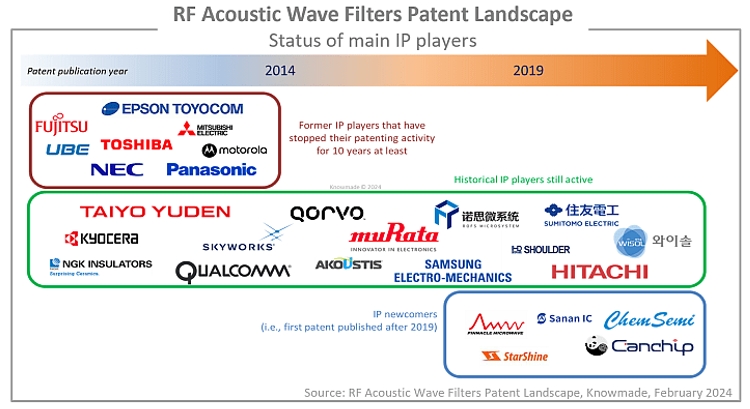

射频（RF）声波滤波器领域的主要专利申请人

掌握主要趋势、主要厂商的专利地位和战略

在本报告中，分析师检索并人工筛选了与SAW滤波器、BAW滤波器以及使用它们的多路复用器和射频前端模组相关的11000多个专利族（发明专利），并总体概览了当前该领域的全球专利布局和申请趋势。通过专利分析，报告揭示了相关滤波器厂商在供应链中的地位，它们加强知识产权组合的战略，凸显了它们限制其它公司专利申请和自由经营的能力，挖掘出了有前途的新入局者，并预测了未来的知识产权领导者。此外，本报告还介绍了各公司在有前景技术方向的专利布局状况。本报告给出了参与新技术开发的主要机构，并介绍了应对这些挑战的主要解决方案。

本报告分析凸显了SAW滤波器和BAW滤波器专利格局之间的显著差异。一方面，SAW滤波器的开发已达到高度成熟的水平，专利申请人已开始关注模组设计和滤波器架构。垂直创新厂商控制着专利格局，很难受到挑战。另一方面，BAW滤波器知识产权领域竞争激烈。博通（Broadcom）和太阳诱电（Taiyo Yuden）近期专利申请下降，再加上AlScN压电层的兴起，为众多中国企业和老牌SAW滤波器企业创造了不容错过的新机遇！

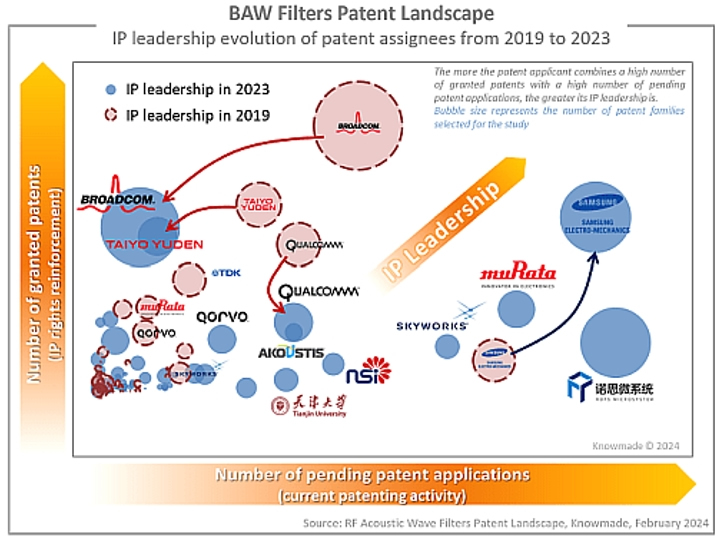

2019年~2023年BAW滤波器领域主要专利权人领导力分析

中国滤波器厂商的专利布局和战略

本报告重点聚焦了最引人注目的中国专利申请人，提供了他们如何布局滤波器专利，以建立本土供应链的第一手资料。此外，通过专利分析，本报告还揭示了哪些中国企业正在通过将其专利延伸到国外来实施全球知识产权战略。最后，本报告全面概述了这些中国滤波器企业的专利申请趋势，帮助大家深入了解其最新技术进展。

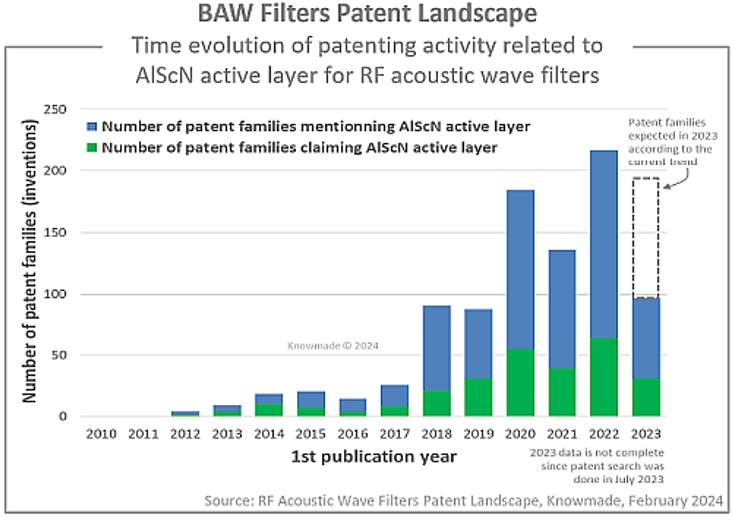

BAW滤波器涉及AlScN的专利申请趋势

专利如何支持新滤波器技术的发展？

5G需求催生了多项新滤波器技术的开发。其中最引人注目的是与滤波器中使用的衬底和压电材料有关的技术。复合压电衬底和AlScN已成为满足这一需求最有前途的两种技术。为了确保未来10年的技术发展，似乎很有必要申请与这些技术相关的专利。本报告提供了该特定细分领域的专利现状，以了解哪些企业拥有最强大的专利组合，能够在未来几年阻碍竞争对手的自由经营。

主要的滤波器专利申请人分析

本报告在专门的章节中重点分析了该领域的主要专利申请人（Murata/Resonant, Skyworks, Qualcomm, Taiyo Yuden, Samsung Electro-Mechanics, ROFS Microsystem, Akoustis, Qorvo, Kyocera, Wisol等），以及来自中国的新申请人（武汉敏声、开元通信、星曜半导体、三安集成、左蓝微电子等）。

主要专利申请人分析

高价值专利数据库

本报告还提供了一份Excel专利数据库，其中包含了本研究所涉及的所有授权专利和专利申请。这份高价值专利数据库支持多字段检索，包括专利公开号、原始文档超链接、优先权日期、标题、摘要、专利权人、当前法律状态以及人工标引的技术和应用领域。

报告关键信息：

- 超过110页的PDF电子版报告，包含丰富的专利分析图表；

- 高价值Excel专利数据库，包含报告分析涉及的11300多个专利族，包括分类标引和在线更新的超链接（法律状态、文件等）；

- 全球专利趋势，包括已公开专利的时间趋势、专利申请目标国以及专利的法律状态；

- 供应链不同环节主要专利权人排名及其专利技术分析；

- 主要机构的专利地位及其专利组合的相对实力；

- 重点关注了中国专利申请人及其专利布局；

- 按照技术类型进行细分的专利分析；

- 聚焦了SAW、BAW、复合压电衬底等方向最新的关键创新；

- 挖掘新入局者和初创公司，重点关注了中国厂商。

报告分析涉及的部分厂商：

Murata, Taiyo Yuden, TDK Epcos, Skyworks, Kyocera, Qualcomm, Broadcom, Hitachi, Toshiba, Toyo Communication Equipment, Samsung Electro Mechanics, Qorvo, Seiko Epson, Oki Electric Industry, LG Innotek, NDK, NEC, Epson Toyocom, Sanyo Electric, Samsung Electronics, NGK Insulators, Philips, Intel, Japan Radio, Nokia, Thales, Advanced Saw Products, Motorola, Wisol, Ube Industries, Mitsubishi Electric, Sumitomo Electric Industries, LG Electronics, China Electronics Technology (CETC), Alps Electric, Tianjin University, Toko, Sappland Microelectronics Technology, Zenith Radio, Texas Instruments, Sony, Intellectual Ventures Holding, Resonant, STMicroelectronics, Institute of Acoustics – Chinese Academy of Sciences, Mitsubishi Materials, CEA, Shoulder Electronics…

若需要《射频（RF）声波滤波器专利全景分析-2024版》报告样刊，请联系麦姆斯咨询王懿，邮箱：wangyi#memsconsulting.com（#换成@）；电话：17898818163。
