德州仪器为CMOS毫米波雷达推出参考设计，加速产品开发
2018-06-16 14:31:07 来源：麦姆斯咨询评论：0 点击：

据麦姆斯咨询报道，TI去年发布了其单芯片解决方案毫米波雷达系列产品。除了目前已经大规模量产的毫米波雷达芯片，TI还推出了相关参考设计以简化产品开发。目前，多款参考设计主要基于AWR1642 EVM模组。

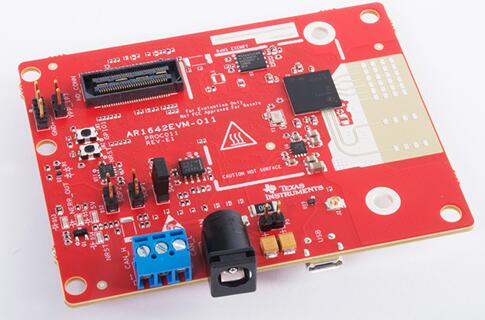

AWR1642 EVM模组是德州仪器（TI）众多参考设计的基础元件

据麦姆斯咨询报道，Texas Instruments（TI，德州仪器）去年发布了其单芯片解决方案毫米波雷达系列产品。这些低成本雷达平台包括汽车级AWR1x系列（汽车雷达传感器和ADAS应用的76 ~ 81 GHz传感器及阵列）和工业应用的IWR1x系列。除了目前已经大规模量产的毫米波雷达芯片，TI还推出了相关参考设计以简化产品开发。目前，多款参考设计主要基于AWR1642 EVM模组。

AWR1642 EVM模组在后方有一颗TI BoosterPack连接器，可用于增加通信、传感器或定制外设，例如针对移动应用的无线通信等。其主板集成了一个基于PCB的天线系统。此外，主板上还有一个连接到CAN-FD接口的CAN收发器，以及一个XDS110 JTAG调试单元。

AWR1642包括雷达前端，由主板上的C674x 数字信号处理器（DSP）负责信号处理。一颗ARM Cortex-R4F微控制器（MCU）进行通信管理。这些配置可使DSP实时地管理和处理雷达的输入和输出，同时由ARM微控制器处理结果。

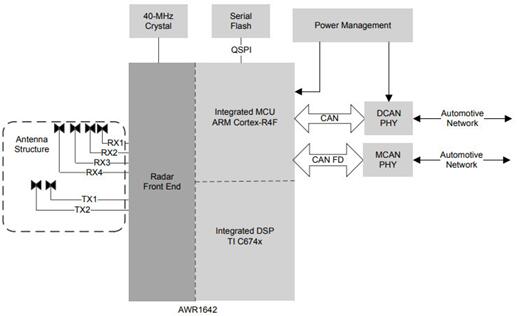

AWR1642集成了一颗C674x数字信号处理器（DSP）和一颗ARM Cortex-R4F微控制器（MCU）进行通信管理

下图展示了基于AWR1642 EVM模组的车内乘员探测系统。这款独特的参考设计可用于探测车内遗留的儿童、入侵探测，以及车内人员乘坐的位置信息等。

采用AWR1642毫米波雷达探测车内人员的乘员探测系统

DSP软件可去除杂波并分析周围区域，以创建物体的存在热图，热图具有120°的视场角（FOV）。该系统还可以探测传感器周围区域内物体的特征。然后，这些信息会共享给ARM Cortex-R4F微控制器。

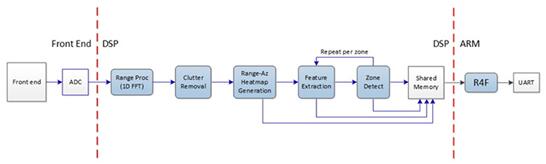

DSP中的参考设计软件负责处理乘员的实际探测

其它基于相同硬件的参考设计包括：人数统计和跟踪，以及交通监测对象探测和跟踪等。这些参考设计非常有助于其它应用的构建，例如机器人对象或障碍物探测等。

这款参考设计基于一套毫米波雷达软件开发套件（SDK），提供处理和探测源代码，此外，还提供了原理图和版图。

AWR1642汽车级毫米波雷达现已批量供应，批量订购的单价为45美元/颗；工业级毫米波雷达IWR1642单价为20美元/颗。后者可用于各种工业环境，以探测建筑物内的人员，实现照明和HVAC（暖通空调）的高效利用。
