矽杰微电子发布24GHz毫米波雷达收发机SOC:SRK1202A
2018-12-03 11:33:22 来源:微迷 评论:0 点击:
上海矽杰微电子有限公司(以下简称矽杰微电子)是一家专注于毫米波雷达芯片产品的公司,总部位于中国的汽车城—上海嘉定。2017年,矽杰微电子发布了国内第一颗具有完全自主知识产权的全集成一发两收24GHz毫米波雷达SOC——SRK1201L。目前,该芯片已成功量产,多家合作企业的基于该芯片和应用解决方案开发的产品已推向市场并获得用户认可。

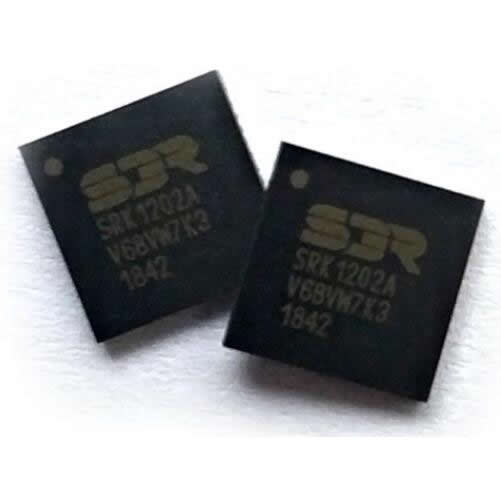

据麦姆斯咨询报道,近日,矽杰微电子正式发布新产品,24GHz毫米波雷达收发机SOC——SRK1202A。该芯片集成了小数分频锁相环和收发机。26位小数分频可实现赫兹级分频精度,支持FSK、FMCW、LMFSK等多种调制模式,同时具有优异的射频性能。该产品帮助行业客户降低成本,简化板级设计,推出具有市场竞争力的产品。同时,矽杰微电子成熟的应用解决方案能帮助客户节省开发投入,更快地将产品推向市场。
核心指标:
◇ 24~24.25GHz ISM波段一发两收芯片
◇ 26位小数分频深度,实现赫兹级分频精度
◇ 锁相环电荷泵电流可调,最大值为2.1 mA,对应鉴相频率杂散小于-55 dBc
◇ 1MHz相位噪声为-98 dBc/Hz,100kHz相位噪声为-70 dBc/Hz
◇ 支持多种波形调制模式
◇ RX通道电压转换增益:30 dB
◇ RX通道噪声系数:9 dB
◇ RX通道输入P1dB:-8 dBm
◇ TX输出功率:9 dBm
◇ 收发隔离:50 dB
◇ 接收通道隔离:40 dB
◇ 片上集成balun,单端RF接口
◇ 片上集成功率和温度传感器
◇ 工作电压:3.3 V
◇ 48 pin 6 mm x 6 mm QFN封装
