MSA1000型微加速度传感器-美泰微系统
2012-08-22 20:32:21 来源：美泰微系统 评论：0 点击：
MSA1000型微加速度传感器为变电容式微机械结构，在加速度传感器受到到冲击作用后，或存在很强振动的情况下，用来测量紧接着产生的整体运动。极适合于导弹、飞机和各种飞行器的导弹测量、发射试验、分离运动学研究、振动测量、飞行测试等。
♦ DC响应
♦ ±2g～±150g量程
♦ 运动、低频和倾角测量
♦ 抗20000g冲击
产品说明
MSA1000型微加速度传感器为变电容式微机械结构，在加速度传感器受到到冲击作用后，或存在很强振动的情况下，用来测量紧接着产生的整体运动。极适合于导弹、飞机和各种飞行器的导弹测量、发射试验、分离运动学研究、振动测量、飞行测试，以及模态分析、惯性运动研究、汽车支撑系统的实验。
MSA1000型微加速度传感器尺寸小、重量轻、结构牢固，量程覆盖±2g～±150g。电源电压适用范围+3V～+7V，在+5V电源下满量程输出为±2V。产品内部设计气体阻尼和止档结构，能够承受高达20000g的冲击载荷和恒定加速度作用。
典型应用
军事：飞行器结构/模态分析、颤动测量
工业：自动测量、恶劣环境测量、HUMS
火车：防侧滑、转向架监控和诊断
安全：防入侵系统、状态记录仪、车载安全控制

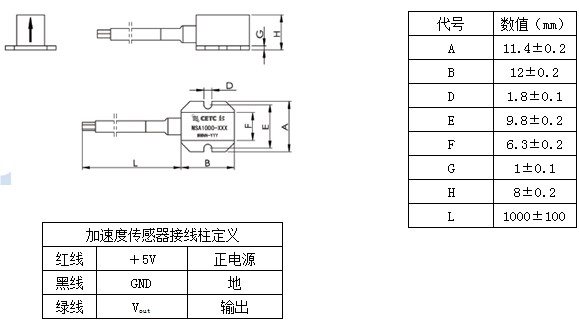

外型结构尺寸及接线定义
主要技术指标
测试条件（除非另有说明）：25℃,+5V电源电压。保留对产品手册进行修改且不另行通知的权利。
| 性能参数 | 单位 | MSA1000-02 | MSA1000-10 | MSA1000-30 | MSA1000-50 | MSA1000-100 | MSA1000-150 |
| 量程 | g | ±2 | ±10 | ±30 | ±50 | ±100 | ±150 |
| 灵敏度 | mV/g | 1000±20 | 200±10 | 66±4 | 40±2 | 20±1 | 13.2±0.66 |
| 幅频响应带宽±5% | Hz | 0～100 | 0～800 | 0～1000 | 0～1000 | 0～1000 | 0～1000 |
| 安装谐振频率 | Hz | 1300 | 3000 | 5500 | 5500 | 6000 | 6000 |
| 非线性 | ％FS（典型值） ％FS（最大值） |
±0.2 ±0.5 |
±0.2 ±0.5 |
±0.2 ±0.5 |
±0.2 ±0.5 |
±0.2 ±0.5 |
±0.2 ±0.5 |
| 横向 灵敏度 |
%（最大值） | 2 | 2 | 2 | 2 | 2 | 2 |
| 零位输出 | mV（最大值） | 2500±50 | 2500±50 | 2500±50 | 2500±50 | 2500±50 | 2500±50 |
| 阻尼系数 | 4.5 | 0.7 | 0.7 | 0.6 | 0.6 | 0.6 | |
| 阻尼系数变化量 （-55℃~+121℃） |
%/℃ | +0.08 | +0.08 | +0.08 | +0.08 | +0.08 | +0.08 |
| 热零点漂移 （0℃～+50℃） （-25℃～+75℃） |
%FSOMax %FSOMax |
±1.0 ±2.0 |
±1.0 ±2.0 |
±1.0 ±2.0 |
±1.0 ±2.0 |
±1.0 ±2.0 |
±1.0 ±2.0 |
| 热灵敏度漂移 （0℃C～50℃） （-25℃～75℃） |
%Max %Max |
±2.0 ±3.0 |
±2.0 ±3.0 |
±2.0 ±3.0 |
±2.0 ±3.0 |
±2.0 ±3.0 |
±2.0 ±3.0 |
| 热瞬态误差 | g/℃ | <0.001 | <0.001 | <0.001 | <0.001 | <0.001 | <0.001 |
| 电学削波失真 | g | ±2.5 | ±12.5 | ±37.5 | ±62.5 | ±125 | ±185 |
| 机械止档 | g | ±4 | ±30 | ±90 | ±90 | ±150 | ±200 |
| 恢复时间 | ms | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 |
| 阈值 | g | 0.0005 | 0.0025 | 0.0075 | 0.013 | 0.013 | 0.013 |
| 基座应变灵敏度 （最大值） |
g | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 磁化率 | g | <0.1 | <0.1 | <0.1 | <0.1 | <0.1 | <0.1 |
| 启动时间 (1%建立精度) |
ms | 1 | 1 | 1 | 1 | 1 | 1 |
电学特征
| 激励电源 | Vdc | +3～+7 |
| 电流 | mA | 6 |
| 残余噪声rms | μV | 100（0.5～100Hz） 500（0.5～10KHz） |
物理特征
| 外壳材料 | 铝合金 |
| 线缆 | 四芯硅胶线（详细描述请联系供应商） |
| 标识 | 生产厂家、型号和序列号 |
| 安装 | 2个M1.6有头螺丝 |
| 重量 | 1.2~1.3克（线缆重量12.1克/米） |
环境适应性
| 恒定加速度 | 20000g |
| 正弦/随机振动 | 100g峰峰值（20～2000Hz） 40g有效值（20～2000Hz） |
| 冲击（半正弦） | 5000g，150μs（2g和10g量程） 10000g，80μs（30g、50g和100g量程） |
| 零位偏差 | 0.1%FSO（5000g冲击） |
| 工作温度 | -55℃～+121℃ |
| 存储温度 | -73℃～+150℃ |
| 湿度/低气压 | 密封，无影响 |
| ESD | 2000V |
备注
1. 满量程输出FSO：4V。
2. 零位输出和灵敏度正比于电源电压，技术性能要求对应+5V电源电压。
3. 过载量程取决于电学削波和机械止档，取两者中较小者。
联系人
河北美泰电子科技有限公司
Hebei MT Microsystems Co., Ltd.
吝海锋
电话：(0311) 87091549
传真：(0311) 80701441
手机：18931848869
E-mail：memslin@139.com
