《射频(RF)氮化镓技术及厂商专利全景分析-2020版》
2020-11-25 10:53:15   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询介绍,由于电信和国防应用的需求推动,RF GaN市场正以惊人的速度快速增长。本报告对基于GaN的RF电子产品的全球专利现状进行了全面的调研和分析,覆盖了从外延片到RF半导体器件、电路、封装、模块和系统的整个价值链。

RF GaN Patent Landscape 2020

购买该报告请联系:
麦姆斯咨询 王懿
电话:17898818163
电子邮箱:wangyi#memsconsulting.com(#换成@)

本报告主要特点:
• 230多页报告内容
• 该领域知识产权主要动态和关键趋势
• 该领域专利领导者,最积极的专利申请人,以及新申请人
• 主要申请人的专利强度分析,及其聚焦的技术和应用
• 分别按厂商、国家和技术细分,分析专利申请趋势
• 主要专利申请人之前的专利合作和专利转移
• 深入调研RF GaN专利技术现状,识别每种技术和应用的关键趋势
• 高价值Excel数据库,包含报告中分析的3000多个专利家族的所有专利

《射频(RF)氮化镓技术及厂商专利全景分析-2020版》

受下一代电信和国防应用需求推动,射频(RF)氮化镓(GaN)领域的专利申请持续增长

据麦姆斯咨询介绍,由于电信和国防应用的需求推动,RF GaN市场正以惊人的速度快速增长。预计RF GaN市场规模将从2019年的7.4亿美元增长到2025年的20亿美元以上,复合年增长率(CAGR)为12%。在本报告中,法国著名知识产权研究公司Knowmade的半导体技术研究团队对基于GaN的RF电子产品的全球专利现状进行了全面的调研和分析,覆盖了从外延片到RF半导体器件、电路、封装、模块和系统的整个价值链。

Knowmade分析师检索、筛选并分析了全球范围内截至2020年8月公布的6300多项专利,包括了500多个不同专利申请人提交的3000多个发明专利家族。与2019年版报告相比,这份最新版报告检索分析的专利家族数量增加了2倍,新申请人的数量增加了100多位。

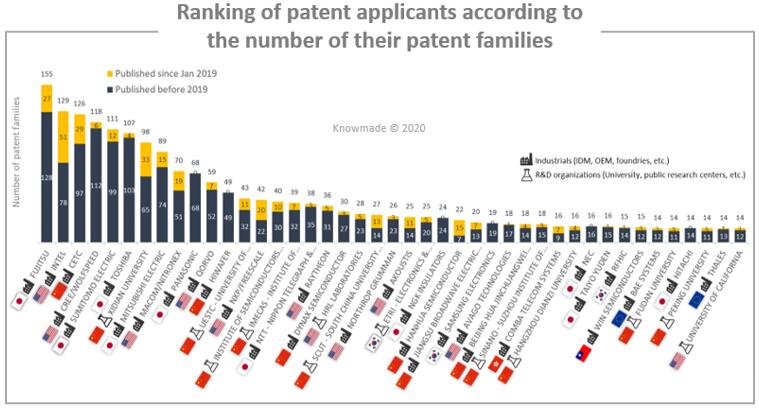

根据专利家族数量排名的RF GaN专利申请人

根据专利家族数量排名的RF GaN专利申请人

第一批RF GaN专利申请始于20世纪90年代。自2004年起,RF GaN领域的专利申请开始上升,并从2015年开始显著加速增长。现在,RF GaN领域的专利申请主要受到两个因素的驱动:(1)来自中国的专利申请;(2)专利布局逐步向价值链下游延伸。自2015年以来,来自中国的RF GaN专利申请一直在加速。尤其是过去两年,我们注意到来自中国的专利申请数量显著增加,越来越多的中国新申请人开始RF GaN专利布局。2019-2020年期间,中国申请人占据了专利申请人总量的40%以上,美国申请人占23%,日本申请人占10%,欧洲申请人占3%。

随着中国从制造型经济向创新驱动型经济转型,来自中国企业的RF GaN专利申请普遍呈现增长趋势。这一趋势也侧面反映了RF产业的新形势,即中国市场对商用无线电信应用的需求正呈爆炸式增长,中国企业已经在开发下一代电信网络。此外,在中美贸易战之后,许多中国企业正积极开发用于5G基础设施的RF GaN技术。

过去几年来,为解决RF GaN器件相关技术及制造障碍的创新取得了喜人的成果。近来,该领域的专利申请正加速向价值链下游延伸:RF电路、封装和模块/系统。当前的专利申请表明,仍然还有很多制造和技术问题需要解决,例如:不同RF半导体器件的单片集成;EPI堆栈、半导体器件和封装级的热管理;半导体器件和电路层的线性;以及电路层面的保护、匹配和失真补偿等。

RF GaN领先厂商不应低估中国的专利申请新力量,因为它们正在改变这个领域的竞争格局

RF GaN专利领域目前主要由美国和日本公司主导,如科锐(Cree)、富士通(Fujitsu)、住友电工(Sumitomo Electric)、三菱电机(Mitsubishi Electric)、英特尔(Intel)、MACOM、东芝(Toshiba)、威讯(Qorvo)和雷神(Raytheon)。从地域来看,美国的RF GaN专利授权量已达1200+,与中国(640+)、日本(440+)和欧洲(250+)相比,美国的知识产权竞争更加激烈。然而,新专利申请现在已经集中在中国。

按地域细分的主要专利申请人分析

按地域细分的主要专利申请人分析

Cree拥有众多的基础专利,尤其是在GaN-on-SiC技术方面,因此,Cree在该领域拥有更强大的专利地位。不过,过去5年来,Cree、Sumitomo Electric和Toshiba的发明申请几乎停滞。这些专利领导者已经开发了全面的专利组合,覆盖了广泛的RF GaN技术节点。专利申请量的减少,可能是它们对其已经强大的RF GaN专利组合拥有足够的信心。

自2017年以来,Intel和MACOM大幅增加了专利申请量,尤其是在GaN-on-Silicon技术方面。Intel是RF GaN领域最活跃的专利申请人,过去几年来,其新发明申请量达到了创纪录的水平,或将使其领先Sumitomo Electric、Fujitsu及Cree,在专利方面占据领导地位。

在中国,中国电科(CETC)和西安电子科技大学的发明申请最多。海威华芯(HiWafer)、能讯高能半导体(Dynax)、汉华半导体(Hanhua)以及电子科技大学(UESTC)、中国科学院微电子研究所(IMECAS)、华南理工大学(SCUT)和半导体研究所等其它申请人,已经布局了相当可观的RF GaN专利组合。此外,还有一批雄心勃勃的新厂商正在积极布局专利。相比之下,欧洲RF制造商泰雷兹(Thales)、BAE Systems、英飞凌(Infineon)、埃赋隆(Ampleon)、爱立信(Ericsson)等公司,在目前的RF GaN专利申请中只占很小一部分。

中国台湾方面,代工厂稳懋半导体(Win Semiconductors)、台积电(TSMC)和环球晶圆(GlobalWaffers)在2010年代中期首先进入RF GaN专利领域,然后世界先进(VIS)和联颖科技(Wavetek)等公司在2018年开始该领域专利布局。韩国厂商则并不十分活跃。过去十年来,韩国电子通讯研究院(ETRI)每年保持少量的的新发明申请。2016年,艾尔福(RFHIC)从元素六(Element Six)获得了GaN-on-Diamond技术的相关专利。随后,我们注意到Wavice、UTel和Wavepia近期开始了该领域的专利申请。

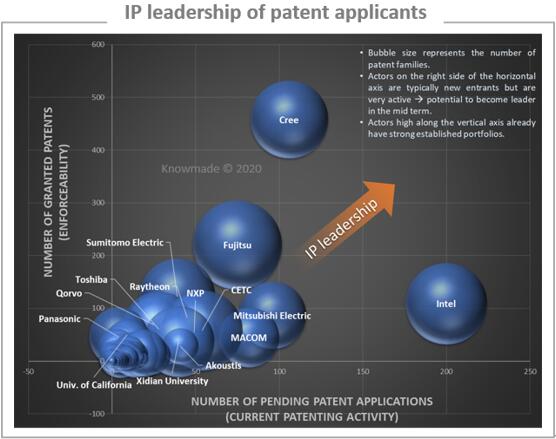

主要专利所有人的专利地位

主要专利所有人的专利地位

RF GaN领导厂商及新入局者的战略和技术路线

本报告提供了RF GaN领域的主要专利动态,并从专利的角度补充了RF GaN竞争格局。本报告深入剖析了RF GaN关键厂商和新申请人的专利申请组合和布局策略,分析了它们的专利技术、专利强度、感兴趣的市场和未来意图,并重点介绍了它们在RF GaN领域所遵循的战略和技术路线。

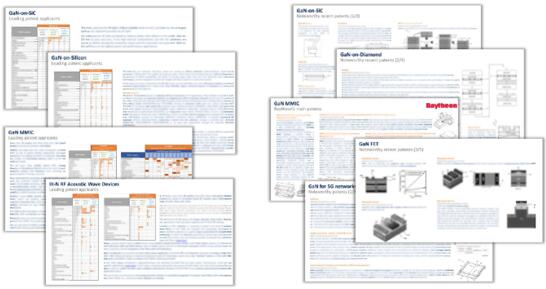

技术细分领域的专利分析

技术细分领域的专利分析

本报告详细介绍了与GaN on SiC、GaN on Si、GaN on Diamond和GaN on Sapphire相关的专利现状和最新专利。报告分析并介绍了与RF晶体管(HEMT、HBT、E-mode等)、RF二极管(varactor、RTD、IMPATT等)和RF声波器件(SAW、TC-SAW、FBAR、BAW-SMR)相关的专利申请。此外,报告还用一个章节专门介绍了GaN基MMIC相关专利。本报告还重点介绍了专利申请人仍然感兴趣的与RF GaN制造技术相关的专利(散热、单片集成、线性、阻抗匹配等),以及针对毫米波频段或5G的相关应用。

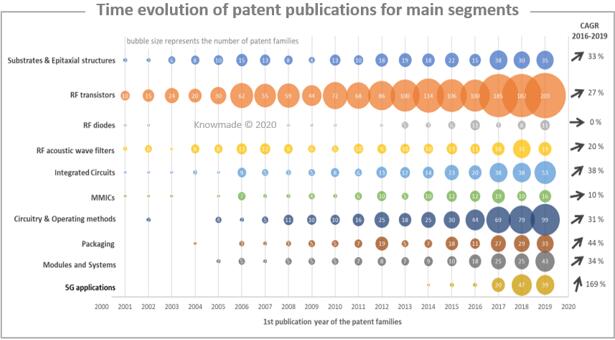

主要细分领域的专利公开趋势

主要细分领域的专利公开趋势

Excel专利数据库

本报告还包括一份重要的Excel专利数据库,其中包括了本研究所分析的3000多个专利家族的所有专利。这份高价值专利数据库支持多字段检索,包括专利公开号、原始文件的超链接、优先权日期、标题、摘要、专利权人、当前法律状态以及技术和应用领域(外延结构、RF晶体管、RF二极管、RF声波器件、MMIC、GaN on SiC、GaN on Si、GaN on Diamond、PA、RF开关、RF滤波器、微波、毫米波、5G等)。

若需要《射频(RF)氮化镓技术及厂商专利全景分析-2020版》报告样刊,请发E-mail:wangyi#memsconsulting.com(#换成@)。
