基于低维材料平台的单光子探测器技术及应用
2026-09-25 16:24:03 来源：麦姆斯咨询 评论：0 点击：
本文系统梳理了面向单光子探测器的低维材料平台最新进展，重点讨论了半导体量子点 纳米线、二维层状材料以及超导单光子探测器等技术路线，对比分析了不同平台的探测机制、核心性能、现存挑战与应用潜力，为下一代单光子探测器技术的发展方向提供了参考。
单光子探测器（SPD）能够探测低至单个光子水平的极弱电磁波，是量子通信、量子计算、激光雷达（LiDAR）、荧光寿命成像显微（FLIM）等前沿领域的核心器件。随着量子信息科技的快速发展，各领域对超弱光探测的需求持续升级，单光子探测器的设计与制造亟需进一步突破。以半导体量子点/纳米线、二维层状材料和超导低维结构为代表的低维材料与器件平台，凭借量子限域、强光-物质相互作用、可调能带结构和片上集成潜力，正成为下一代单光子探测器技术的重要研究方向。
据麦姆斯咨询报道，针对上述领域研究，印度科学学院在APL Engineering Physics期刊上发表了题为“Low-dimensional platforms for single photon detection”的综述文章，系统梳理了面向单光子探测器的低维材料平台最新进展，重点讨论了半导体量子点/纳米线、二维层状材料以及超导单光子探测器等技术路线，对比分析了不同平台的探测机制、核心性能、现存挑战与应用潜力，为下一代单光子探测器技术的发展方向提供了参考。
单光子探测器的性能指标体系
单光子探测器的综合性能由一系列相互关联的参数共同决定，包括：探测效率、时间抖动、死区时间与恢复时间、暗计数率、后脉冲概率，以及光子数分辨能力。这些性能参数互相制衡，无法同时达到最优，提升某一项指标往往需要以牺牲另一项为代价。因此，单光子探测器的设计本质上是在灵敏度、速度、噪声、工作温度和系统复杂度之间，根据具体应用需求进行权衡。
基于半导体量子点和纳米线的单光子探测器
量子点和纳米线分别属于零维和一维材料，其极低维度为器件调控提供了新的可能，通过维度限制带来的强局域静电效应，可通过光门控效应调控半导体通道电流，实现单光子级信号感知。这类探测器主要分为两类技术路线：基于场效应结构和基于谐振隧穿结构。场效应型器件以量子点光控场效应晶体管（QDOGFET）为代表，典型结构为InAs自组织量子点/GaAs-AlGaAs器件，天然具备光子数分辨能力。共振隧穿型器件以量子点谐振隧穿二极管为代表，通过量子点调控隧穿势垒的谐振电流实现探测，典型结构为InAs量子点/AlAs-InGaAs双势垒器件。

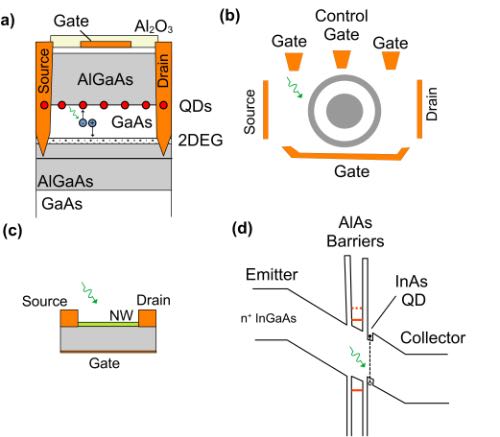

图1 基于半导体量子点和纳米线的单光子探测器典型器件结构
上述这类单光子探测器目前面临的主要挑战是外部量子效率普遍偏低、响应速度较慢、多数器件需要低温工作，同时量子点与纳米线的可控、规模化制备也存在难度。尽管过去十年相关研究热度不及二维材料和超导探测器，但量子点、纳米线和晶体管型探测器仍具有发展潜力：其工作温度原则上不受超导临界温度限制，III-V族技术与CMOS兼容性的提升有望推动大规模集成，同时这类器件还具备光子数分辨能力。
基于二维层状材料的单光子探测器
以石墨烯、过渡金属硫族化合物、NbSe₂等为代表的二维层状材料，凭借原子级厚度、可调带隙和强光-物质相互作用，显著推动了凝聚态物理和光电子学的发展。二维材料不仅为单光子探测提供了新的物理机制，也为片上集成探测器带来了潜在机会。二维层状材料单光子探测机制包括四类：层状超导材料探测、量热探测、负微分电导（NDC）探测、光门控探测机制。

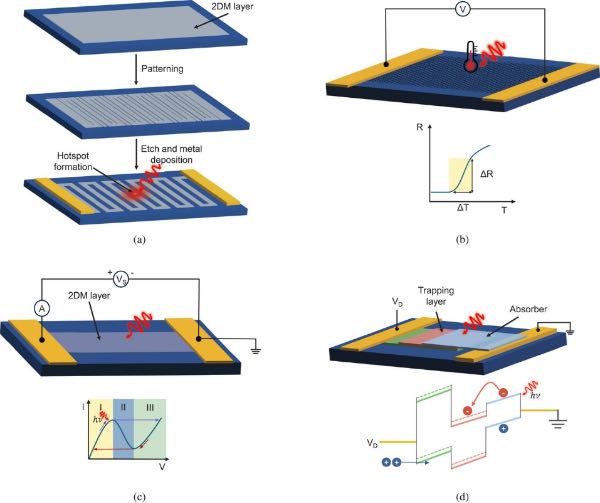

图2 基于二维层状材料的单光子探测机制示意图
近年来，二维材料单光子探测研究已从理论方案逐步走向概念验证，石墨烯因超低电子热容和弱电子-声子耦合，被认为是单光子量热探测的重要材料。目前，二维材料单光子探测器进展显著，但其从实验室演示走向实际应用，仍受限于有限光吸收、界面无序、运行条件和规模化制备等问题。随着微纳光子结构集成、界面钝化和异质结构工程等技术持续发展，二维层状材料有望成为下一代高集成度单光子探测的重要候选平台。
基于超导体系的单光子探测器
基于超导体系的单光子探测器主要分为超导纳米线单光子探测器（SNSPD）、过渡边缘传感器（TES）和动能电感探测器（KID）三类。
超导纳米线单光子探测器（SNSPD）是当前高精度单光子探测的“金标准”，其在系统探测效率、可见光至中红外波段灵敏度、低暗计数率、低时间抖动和快速探测等方面持续突破。目前，NbN、NbTiN、WSi和MoSi等主流超导材料体系SNSPD，在1550 nm关键电信波段的系统探测效率普遍超过90%，结合光学腔增强结构可提升至98%。不过，SNSPD目前仍面临更长波长探测、更高工作温度、更低成本制备工艺以及光子数分辨能力提升等挑战，需要进一步突破。

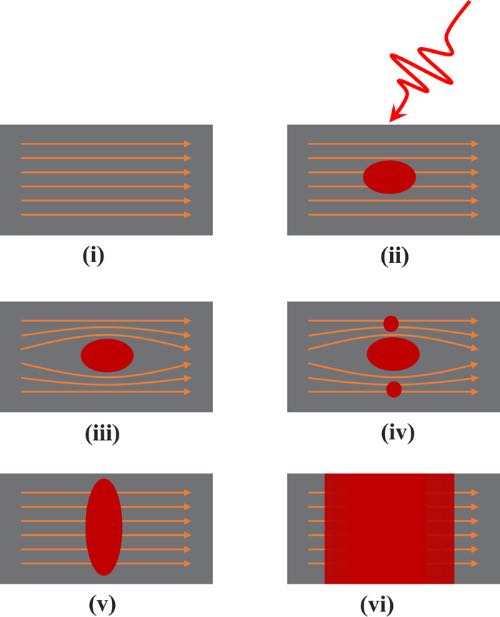

图3 超导纳米线单光子探测器（SNSPD）的基本工作原理示意图
过渡边缘传感器（TES）是一种基于超导相变的高灵敏度量热型探测器，核心是工作在超导-正常态转变边缘的超薄超导薄膜，其微弱信号通常通过超导量子干涉器件（SQUID）放大读出，工作温度通常低于100 mK。TES的优势是光子数分辨能力较高，内部量子效率接近100%，暗计数率低至mHz量级，但时间抖动相对较大，时序性能弱于SNSPD。此外，TES在设计、制备工艺以及SQUID低温读出等方面仍面临相应难题需要解决。

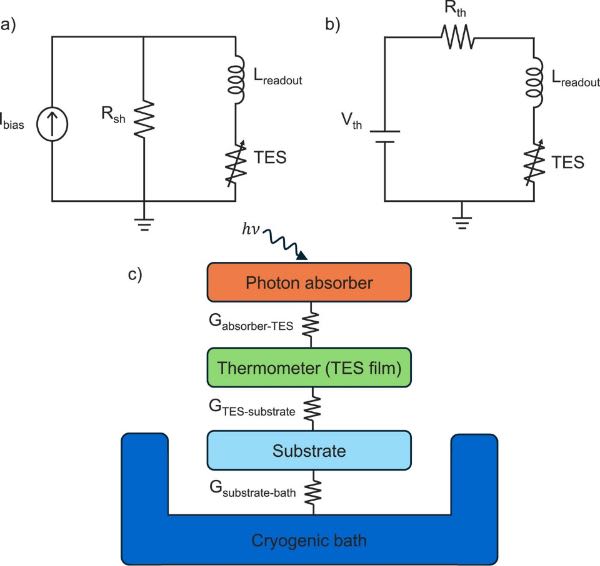

图4 过渡边缘传感器（TES）的电路与热模型
动能电感探测器（KID/MKID）通过监测薄超导条带表面阻抗变化实现单光子探测。当光子被吸收后，器件中的准粒子密度发生变化，进而改变动能电感和谐振状态。KID天然适合微波频分复用，因此适合大规模探测器阵列。不过，KID仍面临两能级系统（TLS）噪声和读出放大器噪声限制灵敏度、探测灵敏度与响应速度存在固有权衡、大规模阵列制备均匀性不足等挑战。

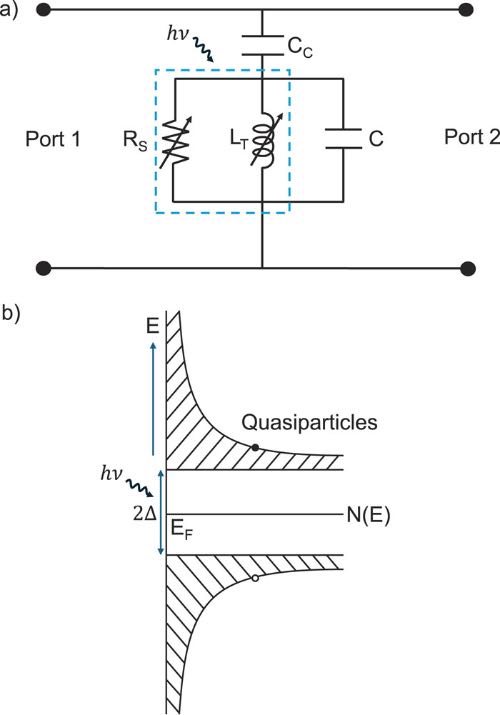

图5 动能电感探测器（KID）的结构与工作原理示意图
不同单光子探测器平台的性能对比
目前，商用硅基SPAD和InGaAs SPAD技术相对成熟、性能表征充分，因此常作为基准平台。相比之下，SNSPD在暗计数率、探测效率、死区时间和时间抖动等关键指标上优于传统商用硅基SPAD，但其需要低温工作环境，高温超导路线正在向液氮温区推进。TES和KID则在光子数分辨方面更具优势，但工作温度低至几十mK。量子点、纳米线和二维层状材料单光子探测器目前多数仍处于概念验证阶段，但其在可调能带结构、强光-物质相互作用、潜在室温工作能力、光子数分辨潜力和异质集成方面具有优势，为未来性能提升提供了空间。
单光子探测器的应用
单光子探测器凭借优异的灵敏度和皮秒级时间分辨能力，已广泛应用于多个前沿科技领域：在量子信息领域，单光子探测器是量子密钥分发（QKD）安全通信的核心，也是光量子计算的关键读出器件，低时间抖动、低暗计数率和高计数率是核心需求，SNSPD是当前该领域的重要技术路线；在激光雷达（LiDAR）与遥感领域，基于时间相关单光子计数（TCSPC）的单光子激光雷达可实现更远距离、更高精度的三维测绘，支撑自动驾驶、大气监测、地形测绘和远距离三维成像等应用；在医学成像和光谱领域，单光子探测器可用于荧光寿命成像显微（FLIM）、超分辨成像、时间分辨光致发光和光子计数CT（PC-CT）等技术；在天文观测中，从X射线到远红外波段的成像也高度依赖单光子探测器和光子计数器，对于遥远暗弱天体而言，高灵敏度和超低噪声探测器至关重要。
目前，在红外波段应用方面，SNSPD更具优势，并具备扩展大面积有源探测区的潜力。TES和KID则在光子数分辨方面更具优势，并已在成像和光谱应用中展现出良好可扩展性。对于量子密钥分发和量子随机数发生器（QRNG）等应用，如果要在避免低温制冷的同时获得高效率、极低暗计数率和低后脉冲概率，二维层状材料及其异质结构有望成为高温工作候选平台。
总结与展望
总体而言，传统硅基SPAD仍是成熟度最高、可室温工作的商用技术，但低维材料平台为突破单光子探测器性能瓶颈提供了新的技术路径，其具备量子限域、极致可调性、超快载流子动力学、相变机制、与光子电路无缝集成等传统平台无法比拟的独特优势。未来，通过器件、电路、数据处理多层面的协同创新，低维单光子探测技术将逐步从实验室演示走向真实可部署系统，支撑更多前沿科技领域的技术革新。
论文链接：https://doi.org/10.1063/5.0319873
