宽度为0.1mm的超导纳米线单光子探测器达到本征性能极限
2026-08-30 11:38:27 来源：麦姆斯咨询 评论：0 点击：
这种新架构的制造工艺更加简单，便于超大尺寸超导单光子探测器的制备。超导单光子探测器具有更大尺寸和更高灵敏度，使其能够捕获更多光子，这在光源极其微弱且难以控制的情况下尤为重要。
光子是构成光的量子基本单元，充斥于我们的日常生活之中。对于量子计算、深层组织成像等前沿技术而言，每一个光子的探测都至关重要。美国国家标准与技术研究院（NIST）的博士后研究员Kristen Parzuchowski表示：“光子承载着信息，每当有光子进入测量系统，就必须实现有效的探测。”光子可在量子网络或深空通信链路中传输数据。捕获并分析光子，能够帮助科学家构建生物医学图像，并在宇宙中搜寻暗物质。

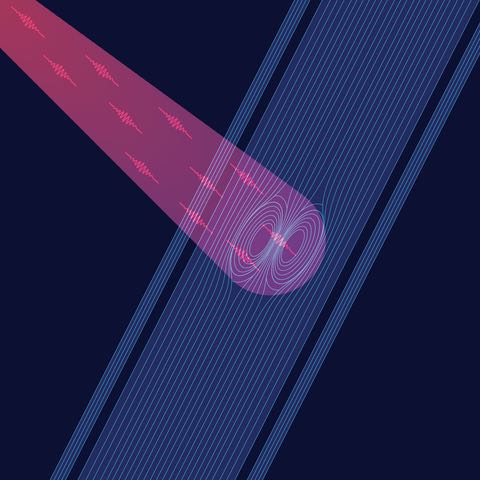

超导纳米线单光子探测器（SNSPD）捕获光子的示意图
超导纳米线单光子探测器（SNSPD）是满足上述各类应用需求、捕获光子的最佳方案之一。顾名思义，SNSPD依托超导现象（即电流能够在无电阻状态下流动）实现单个光子探测。单个光子入射会在电流中产生微小扰动，从而打破超导状态进而生成可被测量的电信号。多年来，NIST不断迭代优化这类SNSPD器件，如今其探测效率已达到98%。
然而，SNSPD仍存在一些局限性，器件制备高度依赖高精度纳米级加工工艺。更为关键的是，超导探测器的边缘结构会限制其性能。众所周知，能够承载更大电流的探测器通常性能更优异，但制造工艺缺陷会限制其最大载流能力。
据麦姆斯咨询报道，近日，NIST研究人员决定反其道而行之，“把超导导线尺寸做大”，并发表了新的研究论文。NIST研究人员发现，可以将超导导线的宽度拓宽到0.1毫米，这比传统SNSPD的导线宽100～1000倍，同时借助该技术方案，能够释放材料本征性能潜力，同时简化光子探测器的设计和制造。相关研究成果以“Reaching the intrinsic performance limits of superconducting nanowire single-photon detectors up to 0.1 mm wide”为题发表于Optica期刊。这项研究工作获得了美国国防高级研究计划局（DARPA）“合成量子纳米结构（SynQuaNon）”项目资助。
Parzuchowski表示：“通常情况下，大家的普遍思路是将超导导线做得越来越细，但是这让制造工艺变得越来越困难。”
SNSPD通常采用宽度约100纳米的超导导线，由超导材料制备导线并连接至读出电路。电流流经导线就像水流过河流；当光子击中导线时，如同石块投入河流，会产生局部热点，扰动原有电流。该热点会产生电压脉冲信号，并由读出电路采集识别。
NIST博士后研究员Eli Mueller指出，科学家们此前认为，SNSPD中的超导导线必须达到纳米尺度，才能最大限度地让光子作用于整个导线上产生微小“扰动”。“光子能量必须足以在整个导线宽度范围内打破超导状态。”Eli Mueller说，“想要让器件工作在这种状态下，使光子能在100微米宽的范围内打破超导状态，实现难度极高，因此器件导线宽度需要控制在数百纳米量级。”
受纳米尺寸限制，传统SNSPD必须在较低电流下工作，这意味着能量较低的光子产生的“扰动”也更弱，因此探测难度更大。相应的读出信号也更加微弱。此外，电流在导线中的分布并非完全均匀。Parzuchowski补充道，制造工艺缺陷还可能导致电流沿着导线边缘聚集，类似河流中的漩涡或回流，进而产生被称为“暗计数”的虚假信号。
“如果我们能让器件中心区域的电流超过以往水平，那么就能在任意宽度的导线上产生热点。而输出脉冲正是由热点产生。”Mueller解释说，“如果器件工作状态更接近超导状态与正常状态之间的临界点，那么器件仍能够探测到极低能量的光子。”
研究人员如何解决这一问题？就是给它加上“导轨”。这些超导导轨围绕着中央导线，并沿着与中央导线相同的方向传导电流，从而产生磁场。导轨磁场与中央导线的磁场相互作用；二者共同重新分配电流，使电流不再沿导线边缘聚积。均匀化的电流分布使研究团队能够最大限度地提高超导导线的载流能力，从而实现导线尺寸的进一步扩大。这些大尺寸SNSPD还具有偏振不敏感特性；无论光子电场“摆动”的方向如何，探测器都能将其探测出来。现在，每个光子都会产生更加明显的信号，因此更容易读取。

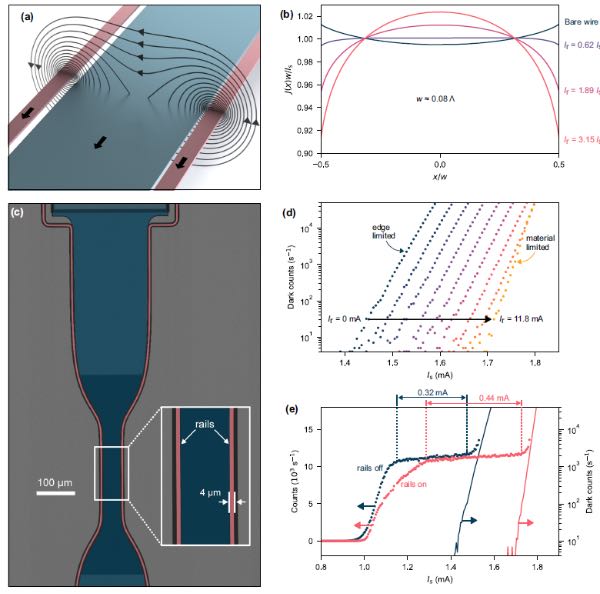

与相邻导轨（粉色）集成的SNSPD及相关仿真结果
Parzuchowski表示：“多年来，研究人员一直致力于让这种单光子探测器更接近其最佳性能，但此前从未明确究竟能将其性能提升到何种程度。如今我们已证实，实际上可达到其本征性能极限。”
研究团队的负责人、电子工程师Marty Stevens补充道，研究团队已将超导导线宽度扩大至0.1毫米，而未来还可能进一步增宽。不过Stevens提到，目前尚不清楚大尺寸SNSPD能否达到其纳米级同类器件98%的探测效率，仍需进一步测试验证。然而，研究团队已经利用该器件创造了新突破——其暗计数降低了10亿倍。
“这非常令人震惊！”Parzuchowski回忆道，“我们甚至把团队的其他成员都叫到实验室，告诉他们：‘快来看，这太不可思议了！’”
这种新架构的制造工艺更加简单，便于超大尺寸超导单光子探测器的制备。超导单光子探测器具有更大尺寸和更高灵敏度，使其能够捕获更多光子，这在光源极其微弱且难以控制的情况下尤为重要。该技术可用于漫射相关光谱学等医疗成像，通过将光束穿过人体组织，并收集散射光，来测量血流情况。另一项应用是天文学，探测微弱的低能量光对于研究遥远星系的特征信号至关重要。
论文链接：https://doi.org/10.1364/OPTICA.599984
