基于超构表面的热释电探测器：破纪录的响应速度
2026-04-11 17:29:24 来源：麦姆斯咨询 评论：0 点击：
基于超构表面的热释电探测器的响应速度已逼近商用半导体光电探测器水平，彻底颠覆了人们对传统热探测器“响应迟缓”的固有认知；同时也为实现光谱范围宽广的多光谱成像、偏振测量等先进感知应用开启了新机遇。
很多人一直对探测器及传感器抱有浓厚兴趣，因为它们是真实物理世界与虚拟数字世界之间的接口。同样令人着迷的是，针对温度、压力、距离、光强等诸多基本物理参数，人们已设计并改进了众多基础传感方案。
如今，我们正迈入一个全新阶段：材料领域的进步，尤其是超构材料（Metamaterial），正为探测器及传感器带来突破性进展，而这些进展在仅仅几年前还是无法想象或实现的。简而言之，超构材料是由人工设计的亚波长结构单元阵列，能够在界面处精准调控光波、微波等电磁波的多种参数；超构表面（Metasurfaces）则是一种超薄的二维超构材料。
据麦姆斯咨询报道，近期，杜克大学（Duke University）研发出一种基于超构表面的热释电探测器，拥有迄今为止最高的响应速度。相关研究成果以“Metasurface-Enhanced Thermal Photodetector Operating at Gigahertz Frequencies”为题，发表于Advanced Functional Materials期刊上。该热释电探测器通过吸收入射光产生的热量进行工作，能够探测电磁波谱内全波段的光信号，无需外接电源，可在室温下工作，并且能轻松集成于片上应用系统。
热释电探测器凭借宽波段特性而被沿用了数十年，而半导体光电传感器多为窄波段器件（当然这并非绝对缺陷）。传统的热释电探测器体积较大、热容也较大，因此响应速度不及半导体光电传感器。
为解决上述的响应速度问题，杜克大学最新研发出基于超构表面的热释电探测器，展现出了破纪录的响应速度——3 dB带宽高达2.8 GHz，对应的上升时间仅为125 ps；有限元仿真结果进一步表明，其热响应时间理论上可快30 ps。这种新型探测器是在热释电薄膜（AlN热敏感层）上沉积超薄金属超构表面结构层制备而成的，该超构表面充当了高效且具有光谱选择性的光热转换器。
该金属超构表面由阵列排布的纳米级银（Ag）方柱（90 nm × 90 nm × 35 nm）构成，该银方柱与金（Au）膜之间通过一层超薄（10 nm）氧化铝（Al₂O₃）介电层隔开，整体结构如图1所示。

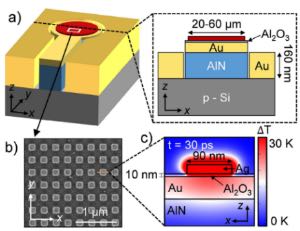

图1 基于超构表面的热释电探测器结构示意图
当光照射到纳米级银方柱表面时，会激发银内部的电子，通过表面等离激元效应（即光等电磁辐射与金属-介电界面处传导电子的相互作用）来俘获光的能量。不过，这种能量俘获仅在特定频率下发生，而该频率则受纳米级银方柱的大小与间距所调控。
在最新改进版本中，吸光的超构表面采用圆柱而非方柱设计，以最大化光接收面积，同时最小化信号传输路径。该圆柱结构捕获光能、吸收光能量的效率极高，仅需在其下方铺设极薄的热释电材料层即可产生电信号。
该超构表面近乎完美的光谱选择性吸收特性是触发热释电探测器响应的关键，这一特性可通过白光反射光谱直观呈现，如图2所示。

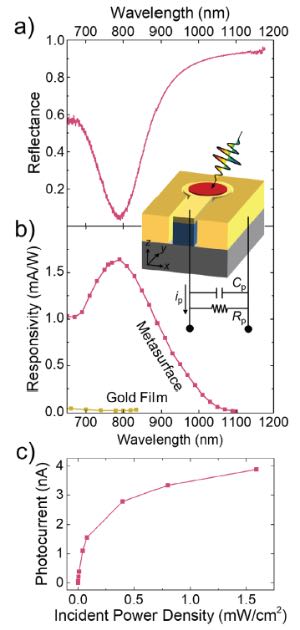

图2 有效面积为1.3×10⁻³ mm²、直径40 μm的热释电探测器的白光反射光谱
单独的金反射镜可高效反射近红外光，而超构表面在790 nm中心波长处的反射率显著降低（降幅超95%）。谐振波长由银纳米结构尺寸与氧化铝介电层厚度决定，这使得研制覆盖可见光至红外波段的光谱选择性探测器成为可能。
该研究团队发现，这种超构表面热释电探测器的3 dB带宽达到创纪录的2.8 GHz，对应上升时间仅为125 ps。同样重要的是，在实现如此超快响应速度的同时，器件仍保持优异的响应灵敏度，噪声等效功率（NEP）低至96 pW/√Hz。
基于超构表面的热释电探测器的响应速度已逼近商用半导体光电探测器水平，彻底颠覆了人们对传统热探测器“响应迟缓”的固有认知；同时也为实现光谱范围宽广的多光谱成像、偏振测量等先进感知应用开启了新机遇。
