面向新兴应用的磁阻传感器：器件性能与设计权衡
2026-06-19 21:46:42 来源：麦姆斯咨询 评论：0 点击：
本文探讨了各向异性磁阻（AMR）、巨磁阻（GMR）和隧道磁阻（TMR）传感器的器件物理机制、架构及性能权衡，重点阐述了其底层的自旋相关散射与隧穿机制。
磁阻（MR）传感器是一种可实现高灵敏度磁场探测的固态器件，兼具低功耗、CMOS工艺兼容、可扩展制造等优势。图1系统梳理了磁阻传感器的全貌，涵盖了器件概念、性能及系统级需求。

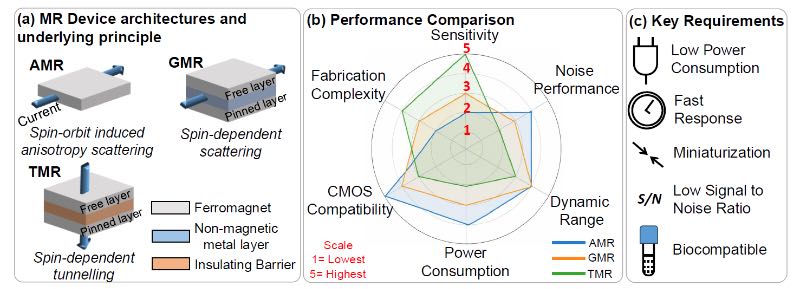

图1 磁阻传感器概述
据麦姆斯咨询报道，近日，印度理工学院、英国剑桥大学、丹麦南丹麦大学、美国南佛罗里达大学等机构的联合研究团队在IEEE Electron Devices Reviews期刊上发表了题为“Magnetoresistive Sensors for Emerging Applications: A Comparative Review of Device Performance and Design Trade-Offs”综述文章，探讨了各向异性磁阻（AMR）、巨磁阻（GMR）和隧道磁阻（TMR）传感器的器件物理机制、架构及性能权衡，重点阐述了其底层的自旋相关散射与隧穿机制。从器件设计的角度，探讨了与弱磁场和低频磁场检测相关的线性化策略、噪声源和灵敏度极限。本综述进一步梳理了对磁传感器性能具有严格要求的各类新兴应用领域，包括生物传感、神经磁信号检测、非接触电流传感、电网监测以及智能交通系统等。通过在灵敏度、噪声、动态范围和集成复杂度等方面对磁阻传感器技术进行比较，本文概述了面向下一代电子传感系统的紧凑型、低噪声和节能型磁传感器所面临的关键挑战及未来发展方向。
磁阻传感器的工作原理
磁阻传感器利用磁阻效应进行磁场测量，可探测与自旋电子器件、生物传感、电流传感、电源管理和车辆识别相关的磁场特性。磁阻传感器的电阻会随外部磁场强度和方向的变化而改变；外部磁场与传感器芯片上沉积的铁磁薄膜材料发生相互作用。目前，AMR、GMR和TMR技术已高度成熟并实现商业化应用，当前正向高性能器件方向演进。
AMR传感器
部分材料电阻会受到磁化方向与施加电流方向之间夹角的影响，这种现象即AMR，最早由William Thomson于1857年发现。这种效应普遍出现在镍、铁等铁磁材料及其它金属合金中，是由自旋轨道耦合引起的导电电子各向异性散射所致。自旋轨道耦合导致了依赖于磁化方向的自旋向上和自旋向下的电子态混合，从而影响AMR传感器的电阻。当磁化方向与电流方向平行时，铁磁（FM）金属电阻最大，而当磁化方向与电流方向垂直时，电阻降至最小。
GMR传感器
在由非磁性金属层隔开的两层磁性层的薄膜结构中，电阻会随两层的相对磁化方向而变化。与电子自旋取向随机的AMR传感器不同，GMR传感器中的铁磁层充当自旋滤波器，用于极化电子自旋。当自旋电流通过非磁性间隔层并到达另一铁磁层界面时，预计会产生更多的自旋相关散射。在标准的GMR自旋阀传感器中，一层磁层（钉扎层）的磁化方向是固定的，而另一层（自由层）的磁化方向则在施加磁场作用下发生旋转。
TMR传感器
典型的TMR传感器在基本结构上与自旋阀相同，但包含一层厚度仅0.5-2 nm的薄绝缘势垒以替代金属间隔层。因此，其工作原理为自旋相关量子隧穿效应，而不是自旋相关散射效应。TMR传感器也被称为磁隧道结（MTJ）。当两层铁磁材料磁化方向平行时，电子穿过绝缘层的隧穿概率高于反平行磁化。因此，磁化反平行时电阻最大，而平行时电阻最小。根据隧道势垒类型的差异，MTJ中的自旋相关隧穿现象可以是相干的，也可以是非相干的。
磁阻传感器的线性化
磁阻传感器传输曲线通过直接展示输出电阻对磁场的依赖关系来描述传感器的行为。对于理想的磁阻传感器，在要求的磁场范围内，无磁滞曲线在两个稳定的电阻状态之间具有线性可逆路径。磁传感器的关键响应指标是磁场灵敏度，代表传感器对磁场变化的响应能力，实验中可通过传输曲线斜率计算得到。

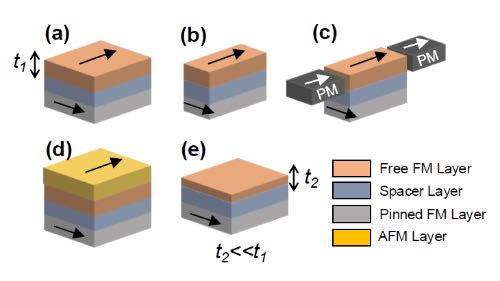

图2 利用铁磁层、反铁磁（AFM）层和永磁体（PM）层实现线性、无磁滞的磁阻传感器响应的策略
磁阻传感器在生物传感领域的应用
与传统的生物传感器相比，磁阻生物传感器的背景噪声更低，并且受生物样本环境（例如氢离子浓度（pH）和温度）的影响较小。凭借这些优势，磁阻生物传感器表现出了卓越的探测灵敏度。依托纳米制造技术，将磁阻传感器阵列集成到单个芯片上，可实现生物标志物的多路检测和高分辨率生物磁场成像。此外，磁阻生物传感器芯片微型化使其能够集成到即时检测（POC）器件中，实现快速现场检测。本综述详细讨论了磁阻传感器在生物传感中的应用，主要包括免疫测定法（Immunoassay）、基因分型（Genotyping）、脑磁图谱（Brain Mapping）、医疗保健和生物磁性应用。

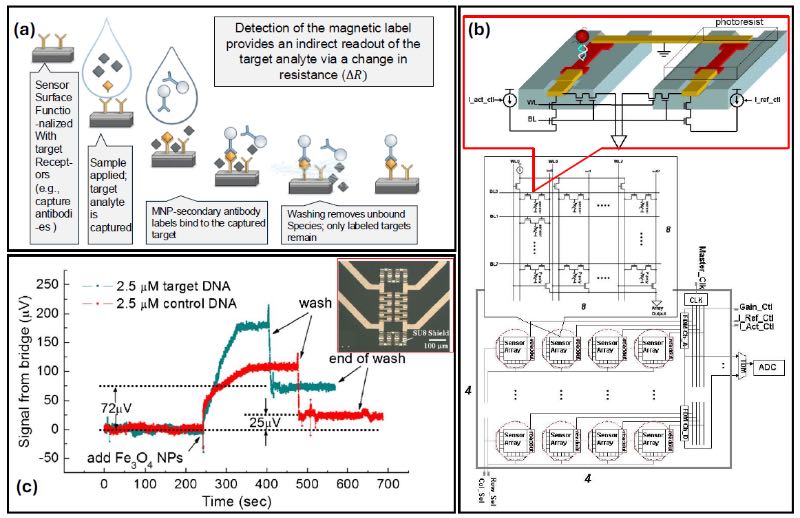

图3 磁阻传感器在免疫测定法、基因分型中的应用

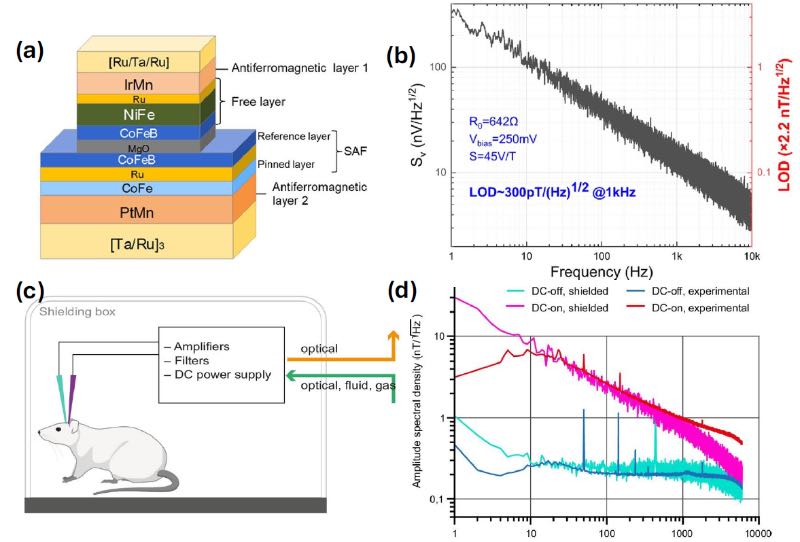

图4 磁阻传感器在脑磁图谱中的应用

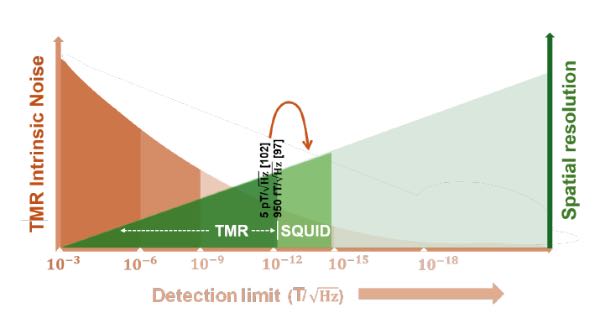

图5 TMR传感器与SQUID磁力计当前的磁场探测灵敏度，以及生物磁场最佳空间分辨率的对比
磁阻传感器在生物传感之外的新兴应用
除生物医学外，磁阻传感器在工业监测、智能交通、电流测量等物联网场景同样具备广阔市场空间，凭借非接触、低功耗、小型化的优势成为传统传感方案的重要替代。常见的具体应用包括电源管理、车辆检测和分类、低功耗电流测量、先进信号处理和新兴计算范式。

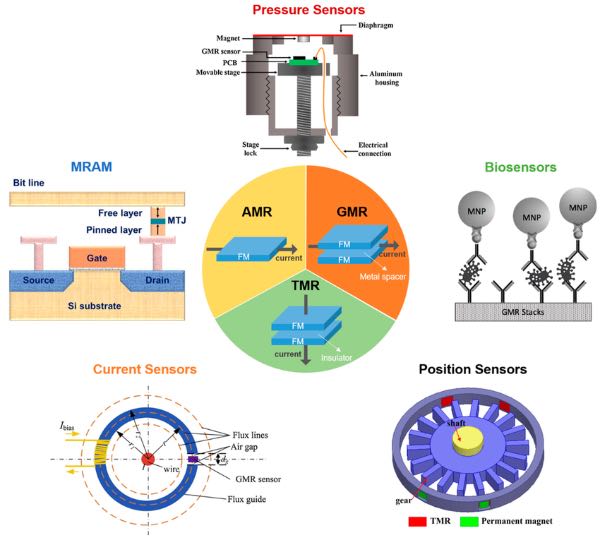

图6 磁阻传感器应用
磁阻传感器研究与应用中的新机遇
柔性和可穿戴磁阻传感器由于其在生物医学诊断、人机界面、软体机器人和便携式健康监测系统方面的潜力而备受关注。将磁阻传感器集成到聚酰亚胺、聚对苯二甲酸乙二酯（PET）和弹性体等柔性衬底上，可实现可弯曲、轻便且贴合的传感系统。自旋-轨道机制包括自旋霍尔效应、Rashba相互作用和自旋-轨道扭矩（SOT），正在为高能效磁阻传感开辟新机遇。近期研究日益凸显了人工智能（AI）和数据驱动方法在提高生物医学、工业及可穿戴应用中磁阻传感器性能方面的变革性作用。而材料创新仍是推动高性能磁阻传感器发展的核心。
总结
磁阻传感器通过将磁信号转换为电信号，已迅速从基础研究发展到技术应用阶段，受到学术界及工业界的广泛关注。AMR传感器最适合消费电子、工业控制和汽车电子等低成本、高可靠性的应用，而GMR传感器为生物传感、便携式设备和数据存储提供了灵敏度、可扩展性和成本的平衡组合。TMR传感器具有最高灵敏度，是生物医学诊断、超弱磁场检测和对性能要求极高的航空航天系统等先进应用的首选。然而，低频1/f噪声仍是磁阻传感器的主要挑战，特别对于在弱场环境中工作的GMR和TMR技术。此外，多层纳米级制造的复杂性、界面质量控制、热稳定性以及可扩展的高良率制造仍然是商业化的重大障碍。由于具有低背景噪声、纳米制造兼容性和多路复用检测等优势，磁阻生物传感器展现出巨大潜力。除生物传感领域，磁阻传感器还广泛应用于电网监测、车辆检测、交通管理和低功率电流传感。展望未来，先进材料、自旋轨道机制和智能系统级集成的融合有望推动磁阻传感器的进一步发展。
论文链接：https://doi.org/10.1109/EDR.2026.3694617
