综述：霍尔效应传感器技术及应用
2026-06-19 20:40:16 来源：麦姆斯咨询 评论：0 点击：
本文系统分析了霍尔效应传感器的基本工作原理、结构、分类及应用范围，并重点介绍了其在设计与集成方面的最新进展，旨在为智能化、互联化传感解决方案的未来研究与开发提供参考和启发。
精确测量磁场、电流、位移、角位置、压力、转矩、粘度和温度等物理量，是众多工业和科学应用的基础。基于霍尔效应的传感器凭借坚固可靠、结构简单和适应性强等优势，已成为相关物理量测量中的重要非接触式解决方案，并广泛应用于消费电子、医疗健康、汽车系统、工业自动化和机器人等领域。近年来，随着传感器结构设计、材料科学和集成技术的持续进步，霍尔效应传感器在灵敏度、精度和工作范围等方面均得到显著提升。
据麦姆斯咨询报道，针对霍尔效应传感器领域研究，印度博拉理工学院（Birla Institute of Technology and Science）等机构的研究团队在Sensor Review期刊上发表了题为“A brief review of Hall effect-based sensors”的综述文章，系统分析了霍尔效应传感器的基本工作原理、结构、分类及应用范围，并重点介绍了其在设计与集成方面的最新进展，旨在为智能化、互联化传感解决方案的未来研究与开发提供参考和启发。
线位移与速度测量
霍尔效应传感器是工业、科研、机器人领域中线位移测量的稳定通用的解决方案。其非接触工作方式、良好的耐用性，以及对灰尘、温度波动等环境因素的较强适应能力，使其非常适合精密位置追踪。这类传感器利用霍尔效应，通过检测永久磁体与传感器之间相对运动所引起的磁通密度变化，实现位移测量。

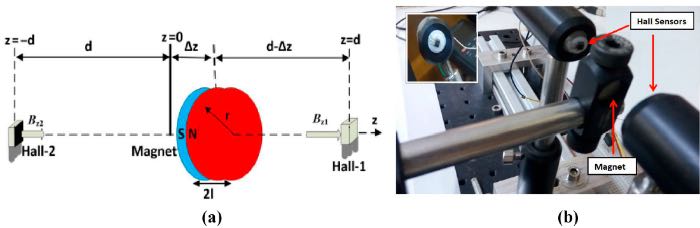

图1 用于线位移测量的双霍尔传感器结构设计及实验装置
精确的速度测量在无人机、机器人和紧凑型系统等应用中至关重要，尤其是在对轻量化和低功耗要求较高的场景中。霍尔效应传感器通过捕捉运动带来的磁场变化，并将位移量转化为速度数据，可适用于空间受限和动态运行的应用场景。

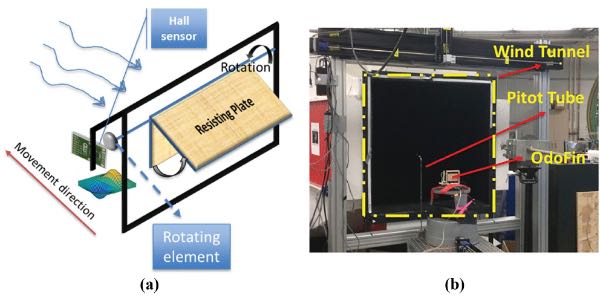

图2 面向无人机的Air-Odo速度计原型设计及速度测试风洞装置
角位移测量
精确的角度测量是工业、汽车和机器人应用中的关键需求，有助于实现精确控制、提升系统效率并改善安全性。霍尔效应传感器是角位置检测的稳定方案，利用霍尔效应，这类传感器可将霍尔电压与磁场强度及方向关联起来，从而实现可靠的角度测量。

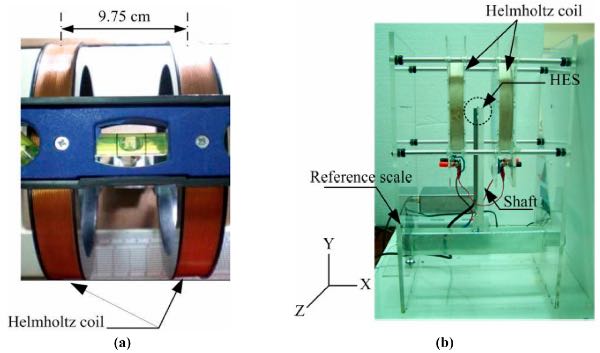

图3 用于角位移测量的亥姆霍兹线圈及实验系统

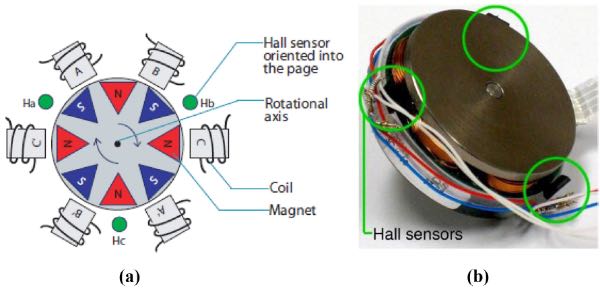

图4 无刷直流电机（BLDC）周围的霍尔效应传感器布局及三相BLDC电机图示
目前，霍尔效应传感器正逐渐发展成为跨多种应用的角度测量工具。传感器小型化、先进信号处理技术以及机器学习驱动的校准方法，进一步增强了其适应性。未来需要重点解决分辨率受限等问题，并通过混合传感系统和新材料集成，拓展其在极端环境中的应用能力。随着这些技术不断发展，霍尔效应传感器有望在下一代角度测量技术中发挥更加关键的作用。
转矩与力测量
在机电系统中，精确的转矩/力测量对于防止磨损、优化性能和避免灾难性故障至关重要。霍尔效应传感器已经成为转矩和力测量中的一种可靠非接触式方案，尤其适用于旋转轴和无刷电机等应用场景。

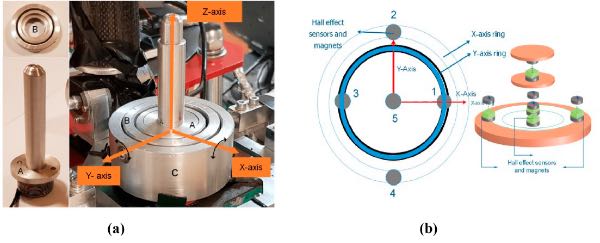

图5 基于霍尔效应的多轴力传感器陀螺结构及器件结构布局

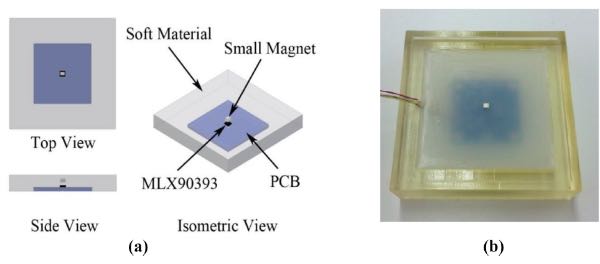

图6 基于霍尔传感器的柔性皮肤传感器结构设计及原型
压力测量
压力测量是工业自动化、生物医学设备和环境监测等领域的关键需求，霍尔效应传感器已成为传统压力传感技术的一种有前景的替代方案。基于霍尔效应的压力传感器通常借助压力敏感膜片，将压力变化转换为可测量的电信号。

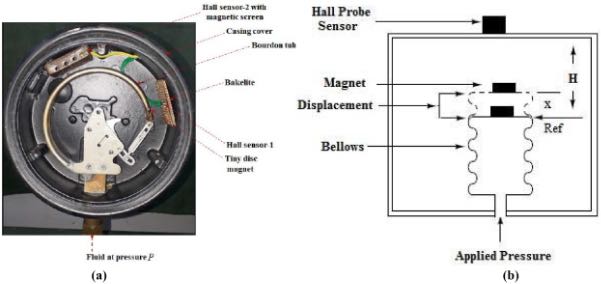

图7 基于霍尔传感器的非接触式压力传感器测量方案

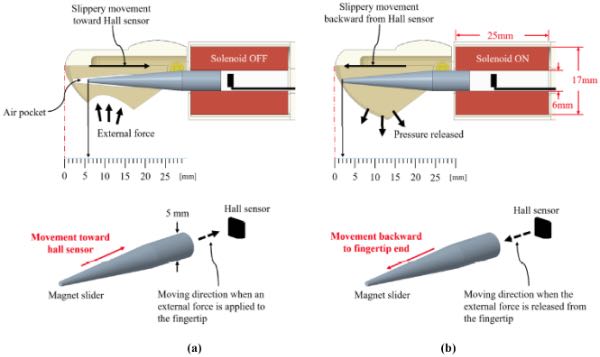

图8 用于机器人的全向指尖压力（OFP）传感器及其工作原理
霍尔效应传感器在多行业压力测量中持续展现出通用性和可靠性。从MEMS结构设计到温度补偿差分配置，相关创新正助力霍尔压力传感器逐步克服环境干扰和非线性等关键挑战。随着材料、信号处理和传感器小型化等方面的进一步发展，其性能有望持续提升，并为多样化应用提供更智能、更高效的传感技术。
流量与粘度测量
流量测量对工业自动化、水资源管理和环境监测非常重要。基于霍尔效应的传感器利用流体运动或相关机械部件引起的磁场变化估算流量，具有非接触、可靠和高精度等优势，是传统流量计的有效替代方案。

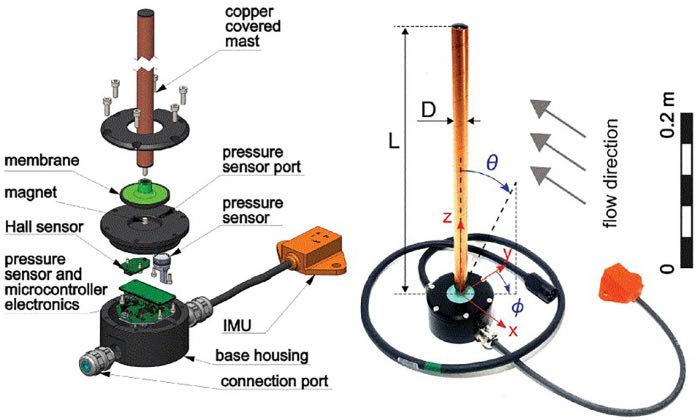

图9 基于霍尔传感器的仿生水文监测系统结构设计及分解图

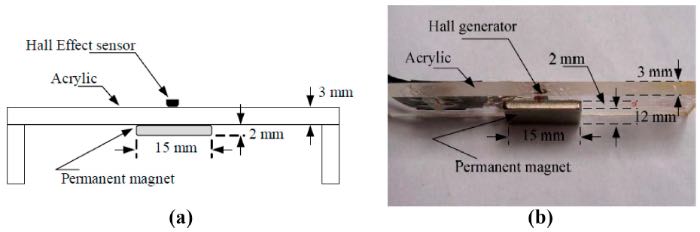

图10 用于粘度测量的检测系统（包含霍尔传感器和永久磁体）
电流与磁场测量
霍尔效应传感器通过紧凑设计和低功耗实现非接触、隔离式电流检测，显著拓展了电流测量方式。凭借良好的适应性，这类传感器已成为电力电子、电动汽车、生物医学设备和工业自动化等领域不可或缺的器件，可在保证电气隔离的同时，提供准确、可靠的电流测量。

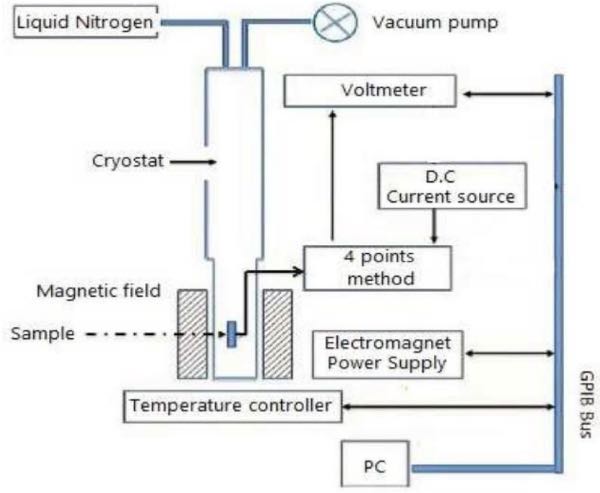

图11 用于微安级电流测量的实验装置

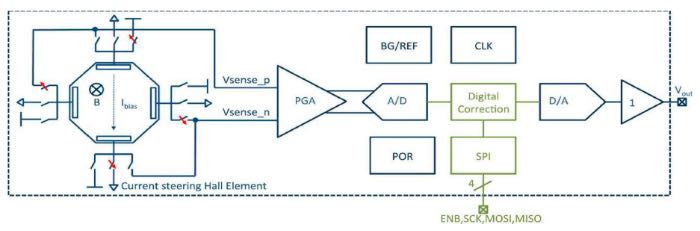

图12 带数字校正模块的系统级芯片（SoC）霍尔传感器
结合MEMS、SoC集成和异常霍尔材料等新兴技术，霍尔效应传感器正在拓展磁场测量的应用边界，从超高灵敏空间仪器到面向消费电子的紧凑高精度器件均可覆盖。随着降噪、功率效率和材料设计方面的持续改进，霍尔效应磁传感器有望获得更广泛的应用。
其它测量应用
霍尔效应传感器凭借多方面性能优势，已在多个行业得到广泛应用。从医疗健康到汽车系统，这类传感器能够实现精确测量和实时监测，推动相关技术创新并提升系统效率。

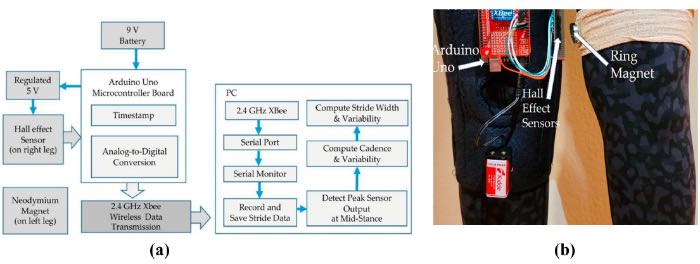

图13 用于步态监测的可穿戴霍尔传感器系统

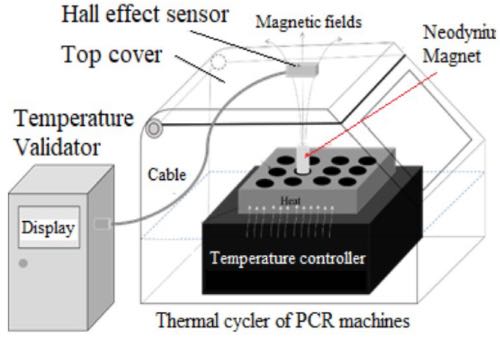

图14 无线PCR温度验证实验装置
挑战与未来方向
当前，霍尔效应传感器已被广泛应用，但其在复杂场景中仍面临若干性能挑战：首先是温度敏感性，环境温度波动会影响载流子迁移率，导致输出漂移。差分传感器结构和温度补偿技术可缓解这一问题，而石墨烯、拓扑绝缘体等材料的应用，有望显著提升器件的热稳定性和可靠性。其次是线性度和迟滞问题，尤其在高压力和高转矩环境中，非线性信号响应会扭曲测量结果。当前方案依赖复杂校准模型修正误差，未来可通过机器学习算法实现实时数字信号校正，以提高系统在严苛应用中的测量精度和适应性。
展望未来，小型化仍是霍尔效应传感器的关键研究方向，尤其对于物联网和生物医学设备而言。基于MEMS的霍尔传感器可在减小尺寸的同时保持良好性能，但如何在小型化和灵敏度之间取得平衡仍具挑战。与此同时，无线通信和能量采集技术的集成，将有助于推动远程、无电池传感系统在复杂环境中的部署。多参数传感也是值得关注的新兴方向，通过与压电或电容元件结合的混合设计，可实现多个物理量的同步测量，减少分立传感器数量，形成更紧凑、更高效的系统方案。随着材料、结构设计和智能校准技术的发展，霍尔效应传感器有望在下一代传感应用中展现更广阔的应用潜力。
论文信息：https://doi.org/10.1108/SR-06-2025-0447
