一种电子骰子
2014-11-06 12:44:55   来源：麦姆斯咨询   评论：0   点击：

技术领域

本实用新型属于电子技术领域，更具体涉及一种电子骰子。



背景技术

骰子通常作为游戏的小道具，最常见的骰子为一个正方体，每面有一到六中的一个数字，其相对两面数字和为七。现有的电子骰子运动检测和方位获取技术需要多个传感器件才能完成，结构较为复杂且体积较大。

 实用新型内容

为了解决上述技术问题，本实用新型提供一种结构简单、体积较小、方便使用的电子骰子。

为了达到上述技术问题，本实用新型的技术方案如下：

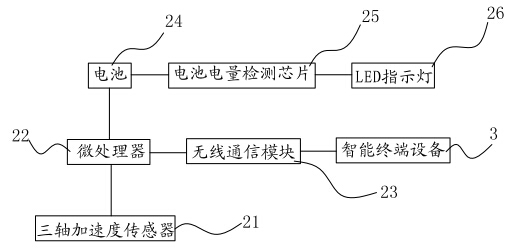

一种电子骰子，包括壳体，壳体内设置有三轴加速度传感器，三轴加速度传感器连接有微处理器，微处理器连接有无线通信模块，微处理器还连接有电池，电池连接有电池电量检测芯片。

其有益效果为： 三轴加速度传感器对骰子的运动和方位进行检测，并将三轴数据传送至微处理器中，由微处理器对三轴数据进行处理以判断用户投掷动作和获得投掷骰子的点数，微处理器通过无线通信模块与外部的智能终端设备连接，微处理器将骰子的点数通过无线通信模块传输至智能终端设备中。本实用新型在壳体内放置用于获得骰子点数的电子元件，结构简单、体积较小、使用方便。

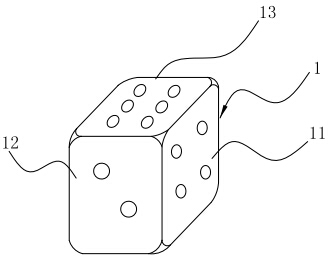

在一些实施方式中，壳体为六方体状，三轴加速度传感器的X轴、Y轴、Z轴分别与壳体的三对相平行的面垂直。

其有益效果为：三轴加速度传感器的检测轴与待检测的面相垂直，保证检测骰子点数的准确。

在一些实施方式中，电池电量检测芯片连接有LED指示灯。

其有益效果为：LED指示灯用于显示电子骰子内部的电池的电量情况，当电量充足时，电池电量检测芯片控制LED指示灯处于关闭的状态，当电量不足时，电池电量检测芯片控制LED指示灯处于打开的状态。

在一些实施方式中，壳体的角为倒角。

其有益效果为：壳体的角为倒角，防止用户在投掷电子骰子时，壳体的角受到撞击从而对壳体造成损坏。

在一些实施方式中，壳体采用透光弹性材料制成。

其有益效果为：采用弹性材料制成的壳体牢度较好，采用透光材料保证用户易于观测电池状态。

申请人：无锡麦姆斯咨询有限公司

地址：214135 江苏省无锡市新区菱湖大道200号中国传感网国际创新园C2座无锡麦姆斯咨询有限公司

发明(设计)人：王懿

申请号：CN201420125000.X

公开号：CN203899119U

合作方式：

可以进行专利转让和专利授权。
