一种具有防盗提示功能的智能楼道灯控系统
2015-12-30 20:56:15   来源：麦姆斯咨询   评论：0   点击：

技术领域

本实用新型属于智能灯控制领域，尤其涉及一种具有防盗提示功能的智能楼道灯控系统。

背景技术

小区的安防措施越来越受到人们的重视，楼房内的楼道灯通常是用来为经过楼道的人提供照明，避免人在黑暗中分辨不清路和其他行动上的不便，虽然现有的楼道灯有一定的智能性，能够通过声音感应控制灯亮，但是通常来说，使用麦克风之类的声音输入装置对声音的捕获能力是不够的，通常需要人在地上重重地踩一脚，灯才会感应到声音而亮，如果有人鬼鬼祟祟轻声地经过楼道靠近家门，楼道灯的控制系统是检测不出如此微弱的声音的，也就不能警告业主注意防备。

实用新型内容

本实用新型所要解决的目的是提供一种具有防盗提示功能的智能楼道灯控系统，能够智能控制楼道灯亮和灯灭，且能够在具备盗窃可能的情况下予以警报提示。

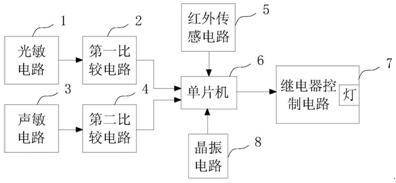

为解决上述问题，本实用新型提出以下技术方案：一种具有防盗提示功能的智能楼道灯控系统，包括：用于根据环境光亮度输出光感应信号的光敏电路；用于比较得出该光感应信号小于预设光阈值而输出第一信号的第一比较电路；用于根据环境声音响度输出声音信号的声敏电路；用于比较得出声音信号大于预设声阈值而输出第二信号的第二比较电路；用于根据人体红外强度而输出人体感应信号的红外传感电路；以及单片机，接收到第一信号和第二信号时控制驱动楼道灯亮，或者，接收到第一信号和人体感应信号而未收到第二信号时控制驱动楼道灯亮并进行控制发出警报信号。

根据本实用新型的一个实施例，所述声敏电路包括：

第一三极管，其为NPN三极管，其基极连接偏置电压，其集电极通过电阻连接到电压端，其发射极接地端；

驻极体，其输出端通过电容耦接到第一三极管的基极，其输出的信号经由第一三极管放大后在集电极输出所述声音信号。

根据本实用新型的一个实施例，所述光敏电路包括串联在电压端和地端之间的光敏电阻和分压电阻，在光敏电阻和分压电阻的连接点输出所述光感应信号。

根据本实用新型的一个实施例，所述红外传感电路包括：

红外传感器，感应人体红外线并在输出端输出红外驱动信号；

第二三极管，其为NPN三极管，其发射极接地端，其集电极通过电阻连接到电压端，其基极连接红外传感器的输出端并根据红外驱动信号而导通，其集电极在第二三极管导通时输出所述人体感应信号。

根据本实用新型的一个实施例，单片机通过一继电器控制电路控制驱动楼道灯亮，该继电器控制电路包括：

第三三极管，其为PNP三极管，其基极通过电阻连接到单片机，其集电极接地端；

继电器，其俩控制端串联在电压端和第三三极管的发射极之间，受控的俩触点串联一接线插座；

灯，其两根接线的一根接火线、另一根接零线，将其中一根线断开串接在所述接线插座的两个端子上，所述继电器控制所述俩触点闭合从而控制所述灯亮。

根据本实用新型的一个实施例，所述警报信号为由单片机控制彩色发光二极管发出的光报警信号。

采用上述技术方案后，本实用新型相比现有技术具有以下有益效果：系统具有光控功能，光敏电路感应白天、系统控制不亮灯，光敏电路感应晚上且声敏电路感应有声音时系统控制亮灯，而在晚上声音细微时(声敏电路未能感应)若红外传感电路感应到一定的人体红外强度时系统也控制亮灯、同时控制发出警报信号，该警报信号一方面可以提醒业主进行防范，另一方面如果存在盗窃者的话可以警示盗窃者。

申请人：苏州经贸职业技术学院

发明(设计)人：朱汉敏;徐进;王益

申请号：CN201520503767.6

专利号：CN204761802U

申请日：2015.07.13

授权日：2015.11.11

合作方式：

可以进行专利转让和专利授权。

联系方式：

如果您想获取更多信息，请联系：王懿，wangyi@MEMSConsulting.com
