一种智能门灯控制系统
2015-12-30 20:33:25   来源：麦姆斯咨询   评论：0   点击：

技术领域

本实用新型属于门灯节能化智能控制领域，具体涉及一种基于单片机的智能门灯控制系统。

背景技术

目前，楼梯或走廊中的灯已经普遍采用了传感器感应控制的方式，通常在夜晚来人的时候自动控制灯亮，其余时间灯灭，从而达到节能、便捷的效果，而家用的门灯通常来说都是通过开关由人工手动开启和关闭，人只能通过摸黑走到门边上寻找开关开灯，对于不熟悉开关位置的人来说，摸寻开关开灯更是一件难事，而且该方式下开灯后，人们时常在进门后忘记关灯，造成电的浪费。现有的智能灯控制系统，一般都是通过光传感器、声音传感器感应光和声音以判断是否有来人，进而将光信号和声信号通过A/D转换后，将信号传送给单片机检测并分析控制照明灯点亮和熄灭，A/D转换需要的电子元器件多，制作电路较为麻烦，而且家庭用的门灯并不适合响应于声音而点亮的方式，屋内的声音会扰乱门灯的控制，由此，目前需要一种适合家用门灯特别适合独立门户家用门灯的控制系统。

实用新型内容

本实用新型所要解决的目的是提供一种智能门灯控制系统，使得家用门灯使用更便捷，电路成本低。

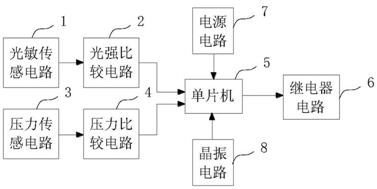

为解决上述问题，本实用新型提出以下技术方案：一种智能门灯控制系统，包括：

光敏传感电路，根据环境亮度相应生成光强信号；

光强比较电路，接收光强信号并将其和设定的光强阈值比较，响应于光强信号低于光强阈值而输出第一灯控信号；

压力传感电路，感应门前地面上的压力而生成压力信号；

压力比较电路，接收压力信号并将其和设定的压力阈值比较，响应于压力信号高于压力阈值而输出第二灯控信号；

单片机，接收并根据所述第一灯控信号和第二灯控信号控制输出亮灯驱动信号，其内设有延迟模块，所述延迟模块响应于第一灯控信号或第二灯控信号的断开而控制延时设定时间断开所述亮灯驱动信号；

继电器电路，根据所述亮灯驱动信号打开或关闭门灯。

根据本实用新型的一个实施例，所述光敏传感电路包括一光敏电阻和一分压电阻，光敏电阻一端连接分压电阻的一端且该连接端输出所述光强信号，光敏电阻另一端接地端，分压电阻另一端连接电压端。

根据本实用新型的一个实施例，所述光强比较电路包括：

第一比较器，其正输入端接收所述光强信号，其输出端输出第一灯控信号至单片机；

第一变阻器，其触点端连接第一比较器的负输入端，其另外两端分别连接电压端和地端。

根据本实用新型的一个实施例，所述压力传感电路包括：压力传感器，感应压力变化相应输出前压力信号；以及运算放大器；前压力信号的正信号通过串联的第一偏置电阻和第二偏置电阻连接到地端，第一偏置电阻和第二偏置电阻的连接端连接到运算放大器的正输入端；前压力信号的负信号通过串联的第三偏置电阻和第四偏置电阻连接到运算放大器的输出端，第三偏置电阻和第四偏置电阻的连接端连接到运算放大器的负输入端，运算放大器的输出端输出所述压力信号。

根据本实用新型的一个实施例，所述压力比较电路包括：

第二比较器，其正输入端接收所述压力信号，其输出端输出第二灯控信号至单片机；

第二变阻器，其触点端连接第二比较器的负输入端，其另外两端分别连接电压端和地端。

根据本实用新型的一个实施例，所述继电器电路包括：

三极管，其输入端连接单片机并由所述亮灯驱动信号驱动；其电源端连接电压端；

继电器，由所述三极管的输出端电平的高低控制触点的启闭，并控制LED电路的导通与关断。

采用上述技术方案后，本实用新型相比现有技术具有以下有益效果：结合对环境亮度和地面压力的感应，将光敏传感电路感应的光强信号通过光强比较电路比较，以及将压力传感电路感应的压力信号通过压力比较电路比较，便可得出作为是否开灯的依据第一灯控信号和第二灯控信号，无需复杂的A/D转换电路和单片机控制判断是否开灯，单片机在同时收到第一灯控信号和第二灯控信号后便可控制打开门灯，以及在第一灯控信号和第二灯控信号的其中一个信号消失后延迟关闭门灯，实现节能门灯的自动控制目的，电路制造成本低。

申请人：苏州经贸职业技术学院

发明(设计)人：徐艳;赵畅

申请号：CN201520502907.8

专利号：CN204761801U

申请日：2015.07.13

授权日：2015.11.11
