电子沙漏
2014-09-29 14:22:16 来源:麦姆斯咨询 评论:0 点击:
技术领域
本实用新型属于计时装置,更具体涉及一种电子沙漏。
背景技术
传统沙漏采用的原材料是砂粒,重量较大且不美观。电子沙漏解决了传统沙漏的问题,但现有的电子沙漏无法自动改变流动方向,不具有自动休眠功能和重新计时功能,且发光二极管的颜色单一。另外,现有的电子沙漏无法与智能手机、平板电脑等智能终端连接,不能将计时数据加以保存和后期查看。
具体实施方式
为了解决上述技术问题,本实用新型提供一种可改变颜色、可与智能终端连接且能自动改变流向的方便实用的电子沙漏,本实用新型还具有自动休眠功能,可节省电能。
为了达到上述技术目的,本实用新型的技术方案如下:

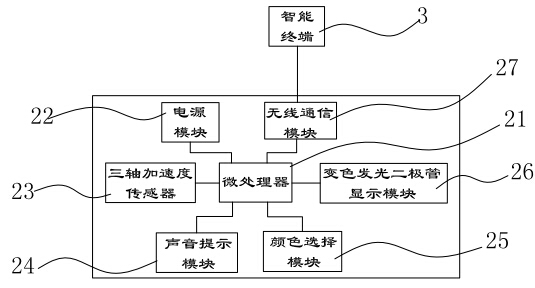

一种电子沙漏,包括本体及位于本体内的微处理器、电源模块、三轴加速度传感器、声音提示模块、颜色选择模块和变色发光二极管显示模块,微处理器分别与电源模块、三轴加速度传感器、声音提示模块、颜色选择模块和变色发光二极管显示模块连接。
其有益效果为:本实用新型将变色发光二极管显示模块中发光的变色二极管表示砂粒,来模拟砂粒的移动,进而形成电子沙漏,电源模块为微处理器、三轴加速度传感器、声音提示模块、颜色选择模块、变色发光二极管显示模块和无线通信模块提供电能,三轴加速度传感器用于感应重力方向,将检测到的数据传送至微处理器内,微处理器根据设定的程序控制变色发光二极管显示模块的工作状态,实现变色发光二极管显示模块中的模拟砂粒自动改变流向和自动休眠功能;用户还可以通过颜色 选择模块来选择颜色,微处理器根据颜色选择模块的指令控制变色发光二极管显示模块的颜色;电子沙漏计时完成后,声音提示模块会发出声音提示用户。
在一些实施方式中,微处理器还连接有无线通信模块,微处理器通过无线通信模块与智能终端连接。
其有益效果为:通过无线通信模块将微处理器与位于本体外部的智能终端相连接,微处理器可将计时数据传输至智能终端中,便于保存和查看。
在一些实施方式中,变色发光二极管显示模块包括两组数量相同的变色发光二极管,每组变色发光二极管分别排列成正三角形和倒三角形,正角形和倒三角形的顶角相对。
其有益效果为:将变色发光二极管显示模块中的变色发光二极管制作成两个顶角相对的三角形,便于模拟沙漏。
在一些实施方式中,声音提示模块连接有喇叭,颜色选择模块连接有颜色选择按钮,变色发光二极管显示模块连接有变色发光二极管,喇叭、颜色选择按钮和变色发光二极管位于本体的表面。
其有益效果为:声音提示模块的提示音通过喇叭传达给用户,颜色选择按钮位于本体表面便于用户对变色发光二极管的颜色进行选择,变色发光二极管位于本体表面方便用户直观的观察模拟砂粒的流动情况。
申请人:无锡麦姆斯咨询有限公司
地址:214135 江苏省无锡市新区菱湖大道200号中国传感网国际创新园C2座无锡麦姆斯咨询有限公司
发明(设计)人:王懿
申请号:201420221861.8
专利号:ZL 2014 2 0221861.8
合作方式:
可以进行专利转让和专利授权。
联系方式:
如果您想获取更多信息,请联系:王懿,wangyi@MEMSConsulting.com
