一种带计数功能的木鱼
2014-09-14 19:17:17 来源:麦姆斯咨询 评论:0 点击:
技术领域
本实用新型涉及一种带计数功能的木鱼。
背景技术
木鱼的历史较为久远,随着佛教传入中国,木鱼原为佛教梵吹的伴奏乐器,现在在全国各地的佛教寺院和民间乐队中较为流行。为表示礼佛者的虔诚信仰和修行愿望,在佛教各种法会及个人修行的礼佛行为中,需要连续多次长时间敲击木鱼。由于该行为常需要以清净和虔诚之心来进行,同时需要诵念佛经,因此无法计算敲击次数。
实用新型内容
为了解决上述技术问题,本实用新型提供一种可以计算敲击次数的木鱼。
为了达到上述技术目的,本实用新型的技术方案如下:

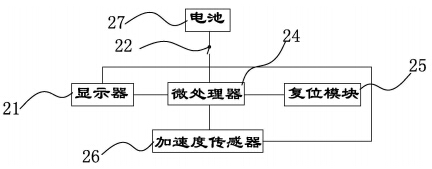

一种带计数功能的木鱼,包括壳体和底座,底座的外表面设有显示器和电源开关,底座内设有微处理器、复位模块、加速度传感器和电池,复位模块、显示器和加速度传感器分别与微处理器连接,电池通过电源开关分别与微处理器、显示器和加速度传感器连接。
其有益效果为:使用者通过电源开关控制本实用新型的通电与断电;三轴加速度传感器检测木鱼的壳体运动情况,并将三轴加速度传感器检测到的三轴数据发送至微处理器内,微处理器接受数据后通过敲击检测算法判断木鱼是否受到使用者敲击,如果敲击,则累计敲击次数,并将其在显示器上显示出来;如果使用者需要重新计数,则点击复位按钮,复位模块产生复位信号,微处理器接受指令后,将数据清零,开始重新计数。如果微处理器通过休眠算法判断木鱼在一段时间内没有受到使用者敲击,那么微处理器控制木鱼进入休眠模式,以节省能耗。
在一些实施方式中,复位模块包括复位按钮、极性电容、电容和电阻,复位按钮、极性电容和电容并联连接,并联连接后的电路与电阻串联连接。
其有益效果为:本实用新型需要重新计数时,使用者点击复位按钮,复位模块生产复位信号,微处理器接受指令后,将数据清零,开始重新计数。
在一些实施方式中,复位按钮和电源开关分别位于显示器的两侧。
其有益效果为:复位按钮和电源开关分别位于显示器的两侧,方便使用者对复位按钮和电源开关进行操作。
申请人:无锡麦姆斯咨询有限公司
地址:214135 江苏省无锡市新区菱湖大道200号中国传感网国际创新园C2座无锡麦姆斯咨询有限公司
发明(设计)人:王懿
主分类号:A47G33/00(2006.01)I
分类号:A47G33/00(2006.01)I G06F3/01(2006.01)I G10D13/06(2006.01)I
合作方式:
可以进行专利转让和专利授权。
联系方式:
如果您想获取更多信息,请联系:王懿,wangyi@MEMSConsulting.com
