Tanner L-Edit Photonics助力光子版图设计
2018-10-08 11:27:43   来源：麦姆斯咨询   评论：0   点击：

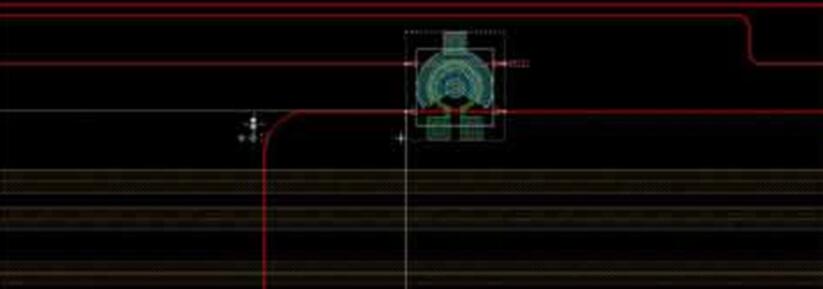

图1 Tanner L-Edit Photonics提供了综合光子物理设计的环境，它基于广泛用于IC和MEMS设计的版图编辑器

以版图为中心的设计流程

Tanner L-Edit Photonics以版图为中心的设计流程可带来显著的生产率提升。这意味着，设计设计人员可以直接在版图编辑器中完成所有工作。当设计需要运行仿真时，可以直接从L-Edit Photonics创建网表。

这种以版图为中心的设计流程无需创建原理图，从而在设计流程中节省了大量时间，因为版图是最理想的设计数据库。这样生成的网表支持Mentor的所有光子仿真软件合作伙伴。如果设计包含电气和光学元器件，则网表还支持Mentor的晶体管级和混合模式仿真器。

原理图驱动的光子设计流程

对于想要使用传统定制IC设计流程的设计人员，Tanner S-Edit可用于创建原理图。对于更大型的设计，Tanner L-Edit IC中提供了原理图驱动的版图流程，其中包含与L-Edit Photonics相同的所有光子版图功能。

光子设计创建

使用L-Edit Photonics创建光子版图非常简单。首先，设计师需要布局光子元器件。然后，创建波导以连接这些元器件。支持的波导类型包括：条形、肋形和多段。此外，还可以编辑波导以创建精确的长度。

当两个波导交叉时，波导会被截断，并自动插入交叉单元。

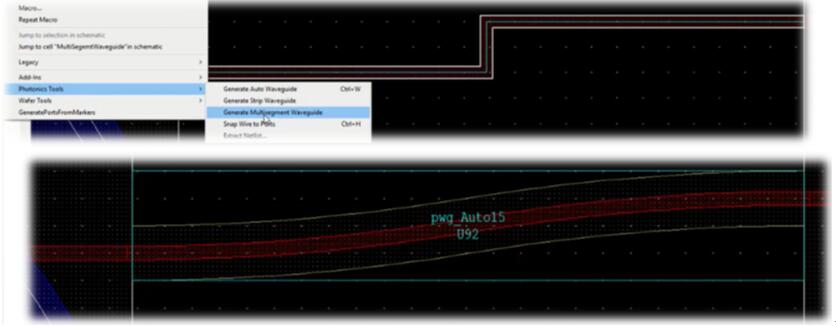

图2 在L-Edit Photonics中创建波导的过程包括两步：首先，创建连接两个元器件的正交布线。然后，通过按下热键，即可根据工艺将该布线转换成具有适当曲率的波导

电子元器件也可以手动布局并根据需要互连，以连接到光子PCell中的加热器和外部电气组件。

与Calibre集成

L-Edit Photonics推出Calibre Interactive™以推动物理验证。设计人员可以直接启动的Calibre工具包括：

■ Calibre nmDRC™，用于设计规则检查

■ Calibre nmLVS™，用于版图与原理图检查

■ Caliber xACT™，用于寄生效应提取

■ Calibre LFD™，用于光刻友好设计，可找出光刻热点

■ Calibre RVE™，可查看结果和突出显示网络和器件，并在L-Edit Photonics中交叉显示

支持与其他EDA流程互操作

L-Edit Photonics是基于OpenAccess构建的。因此，设计数据可以与支持OpenAccess的其他任何版图工具交互。

晶圆代工厂支持

L-Edit Photonics支持Mentor格式的PDK和可互操作的行业标准iPDK。PDK可从多家光子晶圆代工厂获得。

设计人员还可以创建自己的元器件或创建自己的PDK。

系统要求

Windows和Linux系统都支持L-Edit Photonics。

光子特有的功能和优点：

■ 支持生产级光子设计

■ 以版图为中心的流程，内置网表

■ 可生成和编辑波导：
- 波导长度编辑
- 多种波导类型
- 波导交叉插入

■ 可从多家光子晶圆代工厂获得PDK

■ 支持多种光子仿真器

其他特点和优点：

■ 支持Mentor PDK和iPDK

■ 支持与第三方IP的互操作

■ 完整的层次化物理版图编辑器

■ 提供Calibre®物理验证工具的标准接口

■ 支持曲面多边形和全角几何形状

■ 快速渲染

■ 目标自动捕捉（吸引）可快速、准确的完成版图

■ 独立的平台，支持Windows®和Linux™

■ 使用简单：直观、容易上手
