Tanner T-Spice仿真
2018-05-09 09:08:00   来源:麦姆斯咨询   评论:0   点击:

Tanner T-Spice仿真工具为模拟和模拟 混合信号(AMS)IC设计提供了快速、精确的仿真。T-Spice不仅可以快速准确地仿真电路,而且还可以与行业领先的标准兼容,并易于集成Tanner S-Edit原理图编辑工具和Tanner波形查看器。

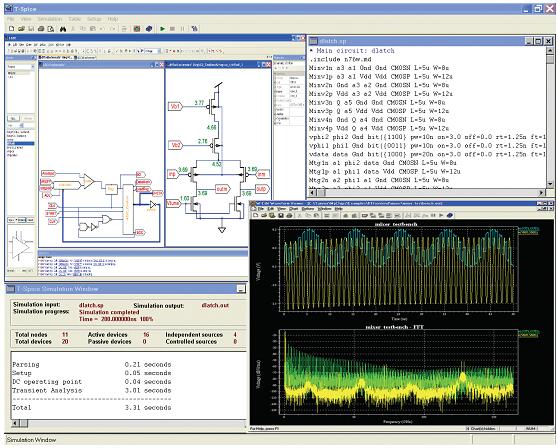

Tanner T-Spice仿真器用户界面显示了原理图、模型网表、仿真日志和波形数据

Tanner T-Spice仿真器用户界面显示了原理图、模型网表、仿真日志和波形数据

快速、精确的模拟和混合信号(AMS)IC设计仿真

Tanner T-Spice仿真工具为模拟和模拟/混合信号(AMS)IC设计提供了快速、精确的仿真。T-Spice不仅可以快速准确地仿真电路,而且还可以与行业领先的标准兼容,并易于集成Tanner S-Edit原理图编辑工具和Tanner波形查看器。T-Spice功能包括利用先进的建模方法提高仿真精度,支持多线程操作,器件状态绘图,实时波形查看和分析,以及创建简单SPICE语法的命令向导。

利用先进建模方法提高仿真精度

T-Spice使用Verilog-A、受控源表达式和表格仿真为创建行为模型提供了广泛支持。行为模型使您能够灵活地创建几乎任何器件的定制模型。T-Spice还支持最新的产业模型,包括伯克利BSIM4和宾夕法尼亚州立大学飞利浦(PSP)模型。T-Spice支持代工厂扩展,包括HSPICE代工厂扩展模型。T-Spice与建模相关的其他优点包括:
■ 支持PSP、BSIM3.3、BSIM4.8、BSIM SOI 4.5、EKV 2.6、MOS 9、11、20、30、31、40、RPI a-Si & Poly-Si TFT、HiSim、VBIC、Modella和MEXTRAM模型;还包括增强型二极管和温度的方程式,以提高和许多代工厂模型库的兼容性
■ 包括两种应力效应模型,基于伯克利BSIM4模型和基于BSIM3模型的台积电(TSMC)工艺,以在更小尺寸工艺中提供更高的精度
■ 支持在射频(RF)建模中门级和体电阻的网络连接;也支持非准静态(NQS)建模
■ 支持多指器件几何结构的寄生参数模型
■ 支持FD-PD SOI器件模型;以及自加热和射频(RF)电阻的网络连接
■ 利用量测器件的数据来执行基于表的器件建模

更快、更简单的设计环境

T-Spice通过仿真和波形查看帮助您从原理图编辑中集成设计流程。易于使用的点击式操作环境,让您完全控制仿真过程,获得更高的生产效率。T-Spice有助于您设计流程的其他优点如下:
■ 通过命令向导轻松创建语法正确的SPICE;还可通过文本编辑器高亮SPICE语法
■ 提供快速、准确和精确的选项,以使精度和性能达到最佳平衡
■ 允许您通过双击从错误消息跳转到错误所在的SPICE编辑平台
■ 支持Verilog-A用于行为建模,允许设计者在完成全部的器件级设计之前检验系统级设计
■ 提供了“.ALTER”命令,利用网表变化进行简单的假设分析

进行复杂的分析

T-Spice使用高级数值技术来实现通常无法用其他SPICE程序进行仿真的电路收敛,它可执行的电路分析类型包括:
■ 直流和交流分析,包括交流噪声分析
■ 齿轮或梯形积分的瞬态分析
■ 关于无限变量和试验的蒙特卡洛(Monte Carlo)分析
■ 具有时序、误差和统计分析功能的虚拟测量
■ 使用线性、对数、离散值或外部文件数据扫描的参数扫描

使用T-Spice,你可以:
■ 应用Levenberg-Marquardt非线性优化器对变量和多约束条件进行优化设计
■ 使用支持通配符的绘图语句来查看内部器件属性
■ 使用位线和总线逻辑波形输入

Tanner S-Edit原理图编辑

■ 通过提供一个电路编辑集成环境、建立并运行仿真,以及探测结果来为T-Spice补充

Tanner波形查看器

■ 提供了一个直观的多窗口、多图表界面,便于以高度可配置的格式查看和分析波形和数据
■ 使用运行时更新功能动态链接到T-Spice,在仿真器运行时实时显示仿真结果
■ 执行快速显示大数据文件,支持同时可查看多个仿真,实现快速的假设分析
■ 内置波形计算器提供交互式测量,包括实时动态注释
■ 利用波形计算器基于其他轨迹的数学表达式创建新轨迹

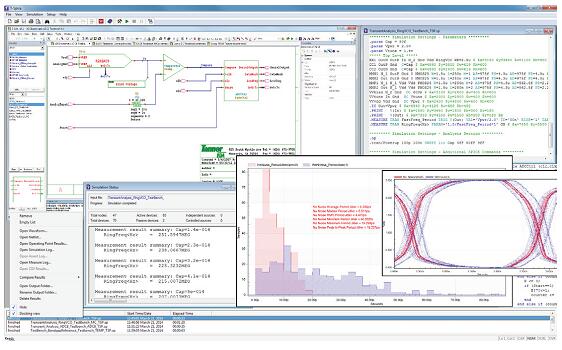

Tanner T-Spice集成了Tanner S-Edit原理图编辑器和Tanner波形查看器,提供了一个高效的集成环境

Tanner T-Spice集成了Tanner S-Edit原理图编辑器和Tanner波形查看器,提供了一个高效的集成环境

特点和优点:
■ 快速、精确的模拟和模拟/混合信号(AMS)电路仿真
■ 多线程支持,缩短运行时间
■ 语法与HSPICE和PSPICE兼容,易于与遗留设计和代工厂模型集成
■ 支持最新的产业代工厂模型,包括PSP、BSIM3.3、BSIM4.8、BSIM SOI 4.4、EKV 2.6、MOS 9、PSP、RPI a-Si & Poly-Si TFT、VBIC和MEXTRAM模型,以实现可靠且精确的仿真
■ 支持Verilog-A和Verilog-AMS对混合信号的联合仿真
■ 利用虚拟数据测量、蒙特卡洛分析、参数扫描、直流分析、交流/噪声分析和瞬态分析精确表征电路行为
■ 自动选择先进的收敛算法,以实现可靠的直流收敛
■ 操作直观易学
■ 优质的客户支持服务
■ 授权许可灵活
