Tanner波形查看器
2018-05-14 21:29:19   来源:麦姆斯咨询   评论:0   点击:

Tanner Waveform Viewer分析工具(以前称为W-Edit)是用于显示、比较和分析仿真结果的综合观察器。Tanner Waveform Viewer提供直观的多窗口、多图表界面,易于查看波形和高度可配置格式的数据。

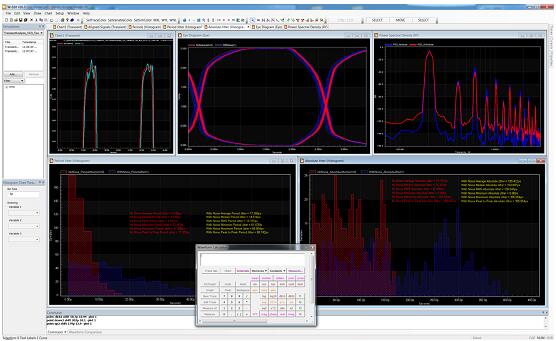

Tanner Waveform Viewer(波形查看器)界面显示了在没有瞬态噪声的情况下ring VCO的输出波形;该工具拥有多窗口、多图表界面,易于查看波形和数据

Tanner Waveform Viewer(波形查看器)界面显示了在没有瞬态噪声的情况下ring VCO的输出波形;该工具拥有多窗口、多图表界面,易于查看波形和数据

多窗口界面易于查看波形

Tanner Waveform Viewer分析工具(以前称为W-Edit)是用于显示、比较和分析仿真结果的综合观察器。Tanner Waveform Viewer提供直观的多窗口、多图表界面,易于查看波形和高度可配置格式的数据。

■ Tanner Waveform Viewer可动态链接到Tanner T-Spice仿真器和Tanner S-Edit原理图编辑器,通过一个可以显示实时仿真结果的动态更新功能,允许直接在原理图编辑器中进行波形交叉探测,实现更快的设计周期。

■ Tanner Waveform Viewer的高级功能可集中优化您的设计,如自动计算和显示多种格式的FFT结果,包括删除DC和不同窗口功能。

分析平台

Tanner Waveform Viewer不仅是一个波形观察器,而且还提供了一个强大的分析平台,具有内置测量功能,可以应用于选定的轨迹,包括延迟、上升时间、下降时间、频率、抖动、脉冲宽度、增益、相位容限、基线、转换率、周期、cpk、良率、群延迟、均方根值和稳定时间。

计算轨迹

Tanner Waveform Viewer支持使用计算器样式的向导为参数和语法从其他轨迹的算术表达式中创建新的轨迹。新创建的计算轨迹可以保存在Tanner Waveform Viewer图表手册中。

多重仿真

Tanner Waveform Viewer支持并行仿真和曲线浏览,因此可以将多个仿真结果一起绘制以进行比较和测量。您可以在一个或多个图表窗口中加载和查看来自不同输出文件的多个仿真结果,并且可以在图表之间复制轨迹。

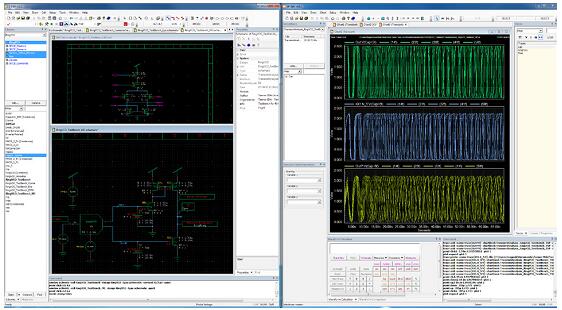

Tanner Waveform Viewer可以从Tanner S-Edit编辑器中访问仿真结果;从Tanner S-Edit编辑器中显示ring VCO瞬态分析结果

Tanner Waveform Viewer可以从Tanner S-Edit编辑器中访问仿真结果;从Tanner S-Edit编辑器中显示ring VCO瞬态分析结果

可编程

Tanner Waveform Viewer能使用完全可编程的TCL,因此您可以编写脚本来自动化完成日常任务,如结果分析、轨迹描述或复杂的计算。

性能

Tanner Waveform Viewer可以快速有效地处理大数据文件。轨迹导航器可以在平面视图或分层视图中显示轨迹,其中包含通配符和标准表达式的筛选器。

图表手册

Tanner Waveform Viewer创建图表手册,用于保存所有的图表设置信息,以及计算轨迹和分析。随后的仿真可以添加到图表手册中进行比较,或者它们可以使用图表手册来格式化波形并显示测量结果。

直观的用户界面

所有的Tanner应用程序都提供了一个清晰直观的Windows界面,易于学习和使用。Tanner Waveform Viewer具备用于在图表中放置轨迹的拖放功能,完整控制曲线的显示,例如颜色、线条粗细、可见性、缩放和多种游标类型。

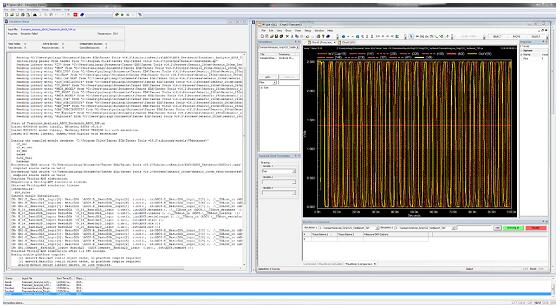

仿真结果生成显示在Tanner Waveform Viewer中

仿真结果生成显示在Tanner Waveform Viewer中。该工具直观、易学且可定制,用户可完全控制曲线的显示,如颜色、线条的粗细和缩放

特点和优点:
■ 利用灵活的用户界面,方便、强大且快速地可视化复杂的数值数据
■ 在工作空间中保存当前图表设置以重复使用脚本化图表结构和轨迹计算,便于输出演示图形
■ 在仿真运行时实时显示仿真波形
■ 从Tanner S-Edit编辑器中显示波形的交叉探测
■ 具有可应用于选定轨迹的内置测量的分析平台
■ 使用计算器样式的向导为参数和语法从其他轨迹的算术表达式中创建新轨迹
■ 同时查看多个仿真结果
■ 使用TCL脚本自动实现图表设置或特殊计算
■ 快速有效地处理大数据文件
