面向量子光子学的集成式超导单光子探测器综述
2026-09-19 14:29:35 来源：麦姆斯咨询 评论：0 点击：
本文追溯了集成式超导纳米线单光子探测器（iSNSPD）的发展历程，从早期实验性成果到最新进展，概述了其在器件架构、材料工程和集成策略方面的进展；同时，文章还讨论了性能基准、新兴的替代性设计方案，以及这一快速发展领域所面临的机遇与挑战。
单光子探测能力是量子技术（包括量子通信、量子计算和量子传感）的基本要求。为了实现可扩展性和实际部署应用，将单光子探测器与集成光路（PIC）进行集成正受到人们越来越多的关注，因为这种集成方式具有结构紧凑、适合大规模制造等优势。超导纳米线单光子探测器（SNSPD）已成为目前领先的解决方案，兼具接近100%的探测效率、优异时间性能以及与各种光子材料平台集成的能力。
据麦姆斯咨询报道，近日，俄罗斯研究团队发表了题为“Superconducting single-photon detectors for integrated quantum photonics”综述文章，追溯了集成式超导纳米线单光子探测器（iSNSPD）的发展历程，从早期实验性成果到最新进展，概述了其在器件架构、材料工程和集成策略方面的进展；同时，文章还讨论了性能基准、新兴的替代性设计方案，以及这一快速发展领域所面临的机遇与挑战。
SNSPD工作原理
目前，大量实验和理论研究致力于探讨SNSPD的工作机制及其响应建模。值得注意的是，描述工作机制的理论模型同样普遍适用于独立式SNSPD和集成式SNSPD。尽管目前尚未理解这些机制的全部物理过程，但对光子被吸收后超导纳米线中发生的现象进行全面分析，将为建立普遍认可的高性能SNSPD设计准则奠定基础，从而推动其各项性能指标的进一步提升。文章中主要介绍了四种探测机制模型：电气模型（Electrical model）、热点模型（Hotspot model）、涡旋模型（Vortex model）、涡旋-反涡旋模型（Vortex-antivortex model）。

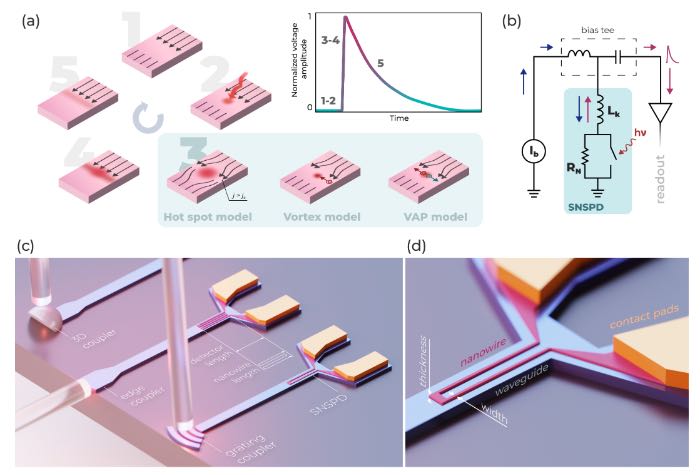

图1 SNSPD的光子探测过程及结构
现代研究认为，单一模型无法完全解释不同器件几何形状和工作条件下的所有实验现象。通常，现代研究采用混合模型进行解释：在高光子能量（或高偏置电流）和窄纳米线中，热点形成机制占主导地位；而在较低光子能量和较宽纳米线中，单涡旋或涡旋-反涡旋对（VAP）动力学变得重要。纳米线的几何形状、材料性质以及工作条件，共同决定了每种机制所发挥作用的相对贡献。
集成式SNSPD性能指标
由于工作原理和目标应用的差异，不同类型的单光子探测器具有的性能指标也有所差异。在比较独立式SNSPD与集成式SNSPD时，这一考量同样重要：某些性能指标存在差异，而其他性能指标虽然数值相同，但其作用机制可能截然不同。文章中综述了用于评估集成式SNSPD的关键参数，并分析了不同探测器性能指标与纳米线的几何形状、材料特性、工作条件和入射光特性之间的关系。

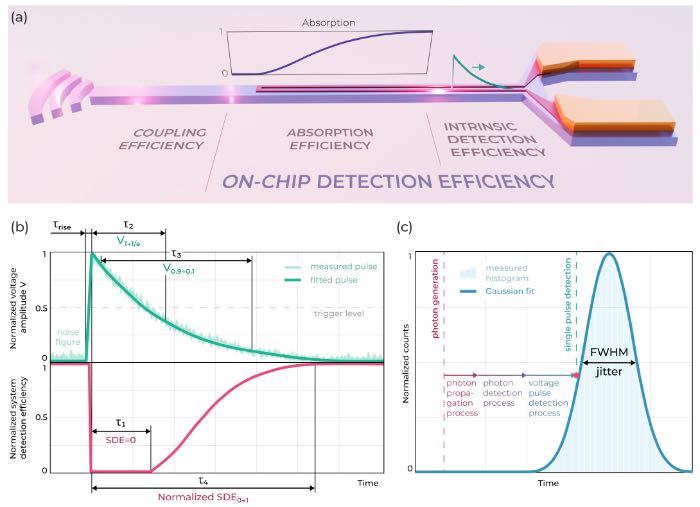

图2 集成式超导单光子探测器（iSNSPD）性能概述
在器件设计和制造过程中，需要重点关注决定探测器整体性能的参数，包括几何形状和超导材料的特性。除了在设计和制造过程中确定的探测器本征参数外，其特性还受到集成光路性能、器件工作条件以及入射光特性的影响。图3总结了集成式SNSPD的相关参数（包括超导材料、纳米线几何形状、工作条件和入射光特性）与关键探测器性能指标之间的关系。关键性能指标包括系统探测效率（SDE）、耦合效率、吸收效率、本征探测效率（IDE）、阈值效率、片上探测效率（OCDE）、暗计数率（DCR）、计数率（CR）与恢复时间、抖动。

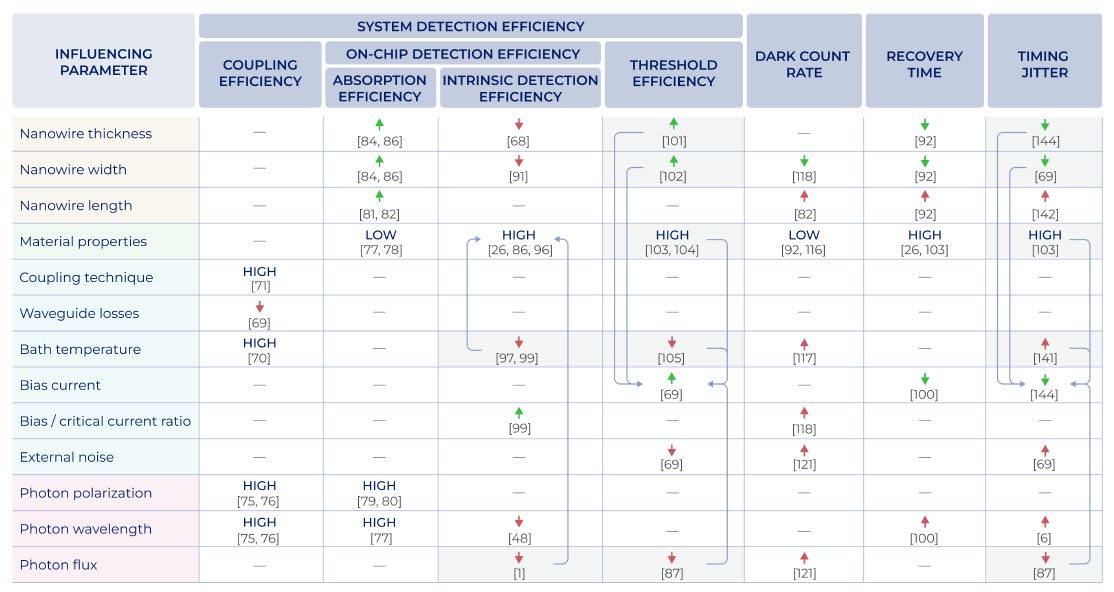

图3 集成式超导单光子探测器（iSNSPD）性能指标与探测器参数、工作环境和入射光特性的关系概述
超导单光子探测器和波导材料
超导材料的性质几乎影响集成式SNSPD所有性能指标。同时，将探测器集成到波导中，是实现可扩展器件的重要一步，从而使多个有源和无源元件能够集成在单芯片上。尽管集成光子平台并不直接影响探测器的性能，但对于开发基于集成式SNSPD的器件至关重要，并决定了这些器件的可扩展性和功能。文章综述了用于制造集成式SNSPD的主要超导和波导材料，全面分析了在不同材料平台上实现的探测器性能及其发展前景。
集成式SNSPD中使用的超导材料可分为两类：（1）晶态材料（氮化物），包括氮化铌（NbN）和氮化铌钛（NbTiN）；（2）非晶态材料（硅化物），包括硅化钨（WSi）和硅化钼（MoSi）。图4展示了基于不同超导材料和光子平台的集成式SNSPD所实现的创纪录性能指标，清晰对比了它们在未来应用中的优势和局限性。

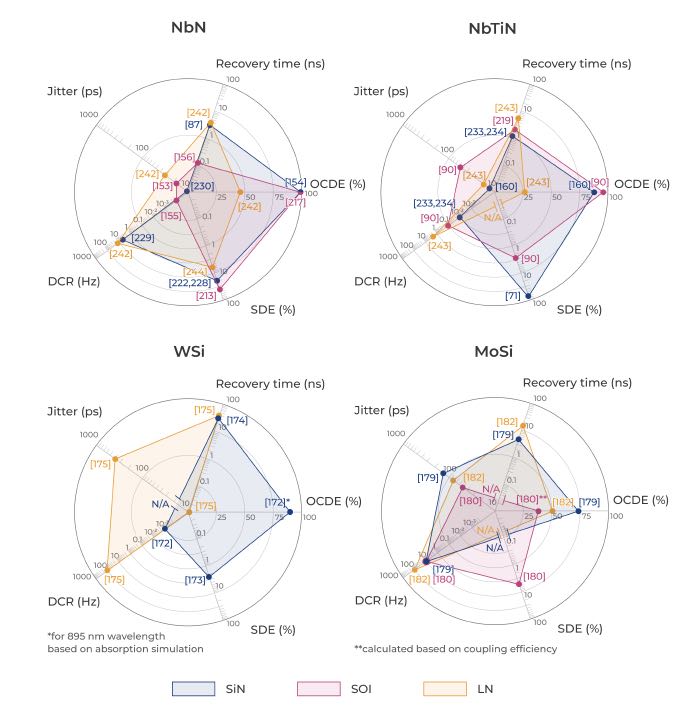

图4 基于不同超导材料并集成在不同光子平台上的超导单光子探测器的创纪录性能指标
集成式SNSPD所依赖的光子平台需要支持目标波长下的低损耗引导、高效的光耦合，同时兼容可扩展的制造工艺。波导材料决定了有源功能的可用性以及与混合集成技术的兼容性，因此在集成式SNSPD的系统中起着基础性作用。用于集成式SNSPD的光子材料平台包括绝缘体上硅（SOI）、氮化硅（SiN）、铌酸锂（LN）、砷化镓（GaAs）、金刚石。

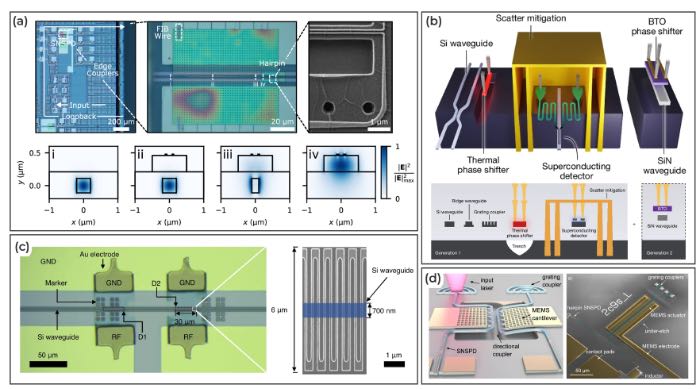

图5 超导单光子探测器片上集成方案概览
为了全面概述集成式SNSPD的技术发展现状，该文章对相关研究中报道的各项性能指标进行了系统分析，结果如图6所示。

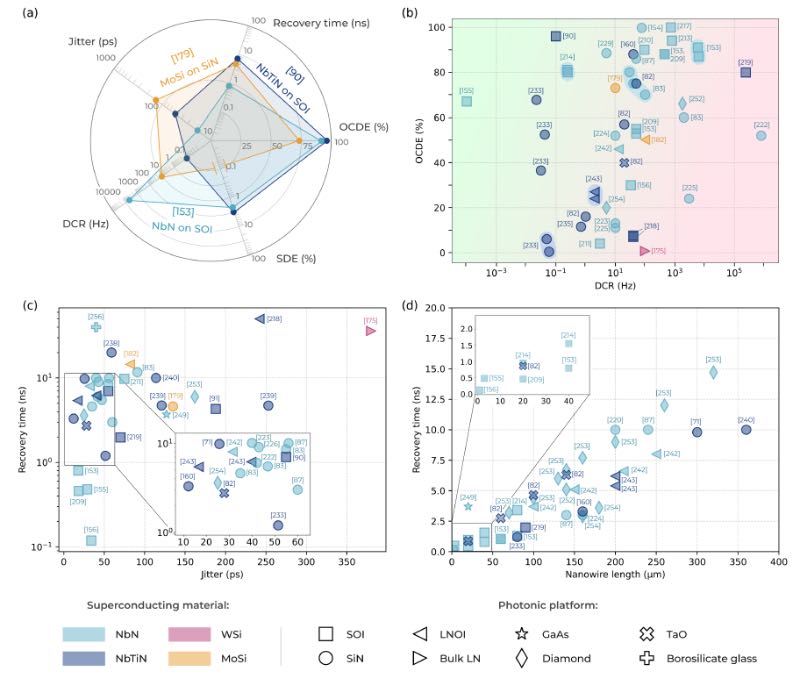

图6 基于不同超导材料和光子平台的集成式SNSPD的性能指标概览
光子数分辨能力（PNR）
具备时间和光子数分辨能力的光子探测对于量子信息处理至关重要。虽然SNSPD主要被用作二元探测器（即区分0个光子与≥1个光子），但近年来研究通过利用光子探测器的本征响应特性实现了光子数分辨能力。本征光子数分辨方法利用了SNSPD输出信号（脉冲振幅或上升时间）对入射光子数的物理依赖性来实现。另一种伪光子数分辨方法则涉及使用多个独立的探测器来实现。文章介绍了伪光子数分辨方法（pseudo-PNR或quasi-PNR）和本征光子数分辨方法。
尽管，具有光子数分辨能力的集成式SNSPD仍处于发展初期阶段，但其快速演变展现出巨大的潜力。如何解决保真度、可扩展性和成本方面的挑战，很可能成为未来十年该领域的研究重点，并有望推动集成式SNSPD成为面向大规模量子光子技术全球路线图中的重要组成部分。

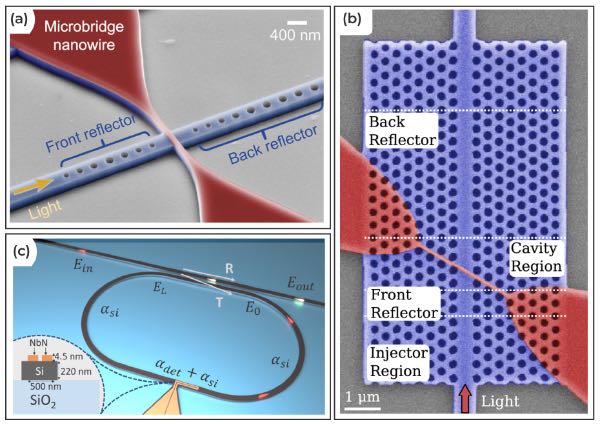

图7 将谐振结构集成至基于集成式SNSPD的系统的概述
总结
综上所述，本文系统地分析了集成式超导纳米线单光子探测器（iSNSPD）的发展现状，涵盖其工作原理、性能指标、材料平台、集成方法、挑战和机遇。本文旨在为从事量子光子学、量子通信和低温探测系统领域的研究人员和工程师提供有价值的参考。集成式SNSPD代表了集成光子学和量子信息处理系统交叉领域中一项快速发展的技术。目前，集成式SNSPD在可扩展性、可重复性和性能权衡方面仍存在诸多挑战，随着这些方向的持续进展，有望进一步突破具备有源功能的全集成光子器件在量子应用领域的性能极限。
论文链接：https://doi.org/10.48550/arXiv.2605.14829
