据麦姆斯咨询报道,目前硅光子技术正受到人们越来越多的关注,尤其是在数据中心(DC)应用领域。除了数据通信和电信应用,传感等其他应用也对硅光子技术非常感兴趣。

微访谈:Soitec数码电子事业部执行副总裁Christophe Maleville

麦姆斯咨询报道,目前硅光子技术正受到人们越来越多的关注,尤其是在数据中心(DC)应用领域。市场关注主要来自大型互联网公司,尤其是Google(谷歌)、Apple(苹果)、Facebook(脸书)、Amazon(亚马逊)和Microsoft(微软)。相比传统光学器件,这些公司寻求利用硅光子技术更低的成本和更高的集成水平,嵌入更多的功能、实现更高的互连密度、带来更低的功耗以及更好的可靠性。除了数据通信和电信应用,传感等其他应用也对硅光子技术非常感兴趣。

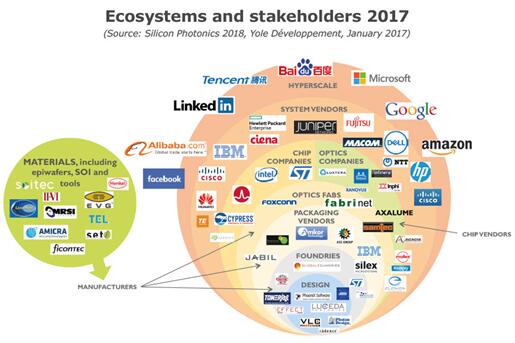

2017年硅光子产业生态系统及主要厂商

2017年硅光子产业生态系统及主要厂商

图片来源:《硅光子技术及市场趋势-2018版》

当前的产业环境也有利于硅光子厂商数量的发展。经过16年的发展,英特尔现已成功打入了这个应用领域,正与该市场的领导者Luxtera共享目前的硅光收发器市场。但Yole也看到新的初创公司和越来越多的产品流入市场,目前绝大多数是100G传输速率的产品,但很快就将迎来400G及以上的产品。

Yole光子领域高级分析师Eric Mounier博士,与Soitec数码电子事业部执行副总裁Christophe Maleville一起座谈(Soitec是硅光子SOI晶圆的主要供应商),双方对这一令人兴奋的技术就他们对市场的见解进行了讨论。

以下为完整的交流内容(Eric Mounier简称EM,Christophe Maleville简称CM):

EM:您能介绍一下Soitec在硅光子市场的发展现状?

CM:制造硅光子芯片和器件最好、最自然的方法是使用绝缘体上硅(SOI)晶圆,因为它们可以实现光波导的垂直结构的整合。Soitec作为SOI技术的世界领先者,在硅光子学领域拥有超过10年的研究经验。Soitec供应几乎所有的硅光子厂商,包括无晶圆厂的设计公司、研发中心或代工厂,为他们提供需要的SOI晶圆。我们的硅光子SOI晶圆为高质量光子功能和硅基器件集成提供了平台,同时也支持使用标准的制造工艺。

EM:对硅光子而言,SOI晶圆的关键参数是什么?

CM:业内要求的关键参数包括晶圆的厚度均匀性和表面粗糙度。我们的硅光子SOI晶圆的厚度在100 nm到500 nm范围内,埋氧层的厚度在1µm到3µm之间。这些晶圆的表面粗糙度与体硅晶圆相当。我们为业界提供200mm和300mm直径的晶圆。

EM:请您评价一下Soitec的产品为硅光子芯片带来的附加值。

CM:经过十多年来与市场主要厂商的协作,Soitec为满足硅光子学的要求不断发展SOI技术的解决方案。Soitec业内领先的200mm和300mm硅光子SOI 晶圆具有最好的晶圆片内均匀性+/-3 nm,且目标朝+/-1 nm发展。Soitec还拥有200mm和300mm直径的SOI晶圆制造的最大产能。

EM:Soitec的硅光子的产能状况如何?

CM:Soitec拥有多个针对不同的市场和应用的SOI制造晶圆厂,硅光子SOI是我们的产品系列之一。Soitec的200mm和300mm直径晶圆的制造能力超过一百万片,而且随着硅光子SOI晶圆的需求增加产能还会进一步扩大。

EM:您认为驱动硅光子市场的下一个应用是什么?

CM:今天,驱动硅光子市场规模的主要应用是数据中心和高性能计算(HPC)的高速以太网互连。随着100G、400G和800G标准化的推进,硅光子器件的市场渗透率将不断增加。我们预计在未来五年内将看到光互连直接集成在专用集成电路(ASIC)上,如开关ASIC和处理器CPU。其他电信应用,如城域以太网,特别是5G回程也已经出现了。在上周巴塞罗那举行的2018世界移动通信大会上,英特尔展示了一个非常具体的5G回程演示。硅光子器件也将成为自动驾驶汽车的关键部件,它在不同传感器和计算单元之间的超高速连接是绝对必要的。

EM:硅光子市场目前掌握在少数几家公司手中,主要是英特尔和Luxtera,但是许多新的创业公司正不断涌现。请您预测一下未来几年的行业发展前景?

CM:当前,硅光子产业和生态系统由少数几家大公司组成。英特尔、Luxtera和思科确实是最早开拓硅光子市场的公司,但是今天的硅光子生态系统已经初显规模。在数据中心价值链的各个层级,包括光电子组件制造商、服务器制造商、数据中心提供商、提供云计算服务的公司和主要的消费品公司,都有初创公司、研究中心和主要产业参与者活跃着。

现在,硅光子技术已经取得了商业成功,需求也正在增涨,大型代工厂都旨在为他们的设计公司客户提供一个通用的生产工艺。在未来几年中,我们可能会看到每个代工厂都将推出一些标准化的硅光子生产工艺。在这一点上,设计公司将通过设计与应用实现产品的差异化。

EM:您是否觉得大型集成电路代工厂,如台积电,开始参与硅光子技术是这项技术的一个令人鼓舞的标志?

CM:当前,几家大型代工厂都提供基于硅光子SOI的服务。市面上,格罗方德、TowerJazz和台积电表现活跃。其他一些公司正准备把他们的产品推向市场。硅光子已准备好为大规模市场服务。
