思达科技畅谈硅光子测试解决方案
2019-10-13 13:09:48   来源:麦姆斯咨询   评论:0   点击:

在硅光子市场蓬勃发展的背景下,Yole的光子与传感部门分析师Eric Mounier博士在首届国际硅光子技术高端论坛期间(2019中国国际光博会),采访了思达科技(STAr Technologies)的董事长兼首席执行官刘俊良博士。

微访谈:思达科技董事长兼首席执行官刘俊良博士

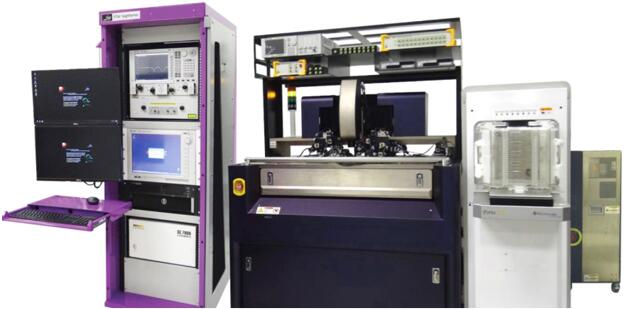

思达科技的射手座(Sagittarius-SPT)自动晶圆级硅光子测试系统

思达科技的射手座(Sagittarius-SPT)自动晶圆级硅光子测试系统

据麦姆斯咨询报道,用于数据中心的硅光子市场正在快速增长,更多应用正在大量涌现。根据Yole最新发布的《硅光子和光子集成电路技术和市场-2019版》报告,基于光子集成电路(PIC)的收发器市场规模将从2018年的约40亿美元增长至2024年约190亿美元。其中,硅光子市场的复合年增长率最高(达44.5%),将从2018年的约4.55亿美元(相当于130万个)增长至2024年的约40亿美元(相当于2350万个)。

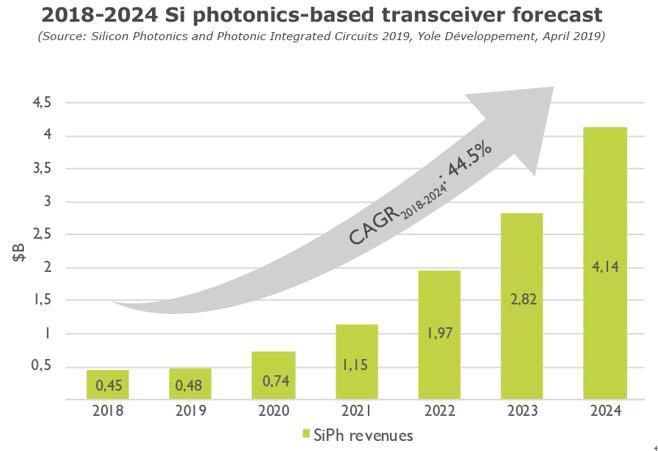

2018~2024年硅光子收发器市场预测

2018~2024年硅光子收发器市场预测

在硅光子市场蓬勃发展的背景下,Yole的光子与传感部门分析师Eric Mounier博士在首届国际硅光子技术高端论坛期间(2019中国国际光博会),采访了思达科技(STAr Technologies)的董事长兼首席执行官刘俊良博士。专注于开发完整的硅光子测试解决方案的思达科技是此次论坛的主要赞助商。

Eric Mounier(以下简称EM):首先,请您介绍思达科技的基本情况,谢谢!

刘俊良:思达科技(STAr)成立于2000年,专门从事半导体测试,产品涵盖从ATE(自动测试设备)、仪器、软件及配件,到用于参数与可靠性测试、产品老化、晶圆分选以及终测的探针卡。思达科技已从初创公司成长为中型企业,业务遍及七个国家,年度营收超过5000万美元。思达科技在技术和产品创新方面均处于领先地位,并将超过15%的营收用于研发,已拥有数百项国际专利。思达科技的使命是革新半导体测试,并提供最高质量的一站式半导体测试系统、服务和知识,以满足客户的多样化需求。

EM:请您向我们介绍一下思达科技的产品系列和竞争优势。

刘俊良:作为一家一站式测试解决方案的供应商,思达科技的专长已扩展至参数电气测试(E-test)、晶圆级与封装级可靠性(WLR和PLR)、混合信号自动测试设备(ATE)、光学器件与硅光子测试、用于晶圆分选与E-test/最终测试/老化板的探针卡、工程探针台、各向异性导电弹性体等领域。

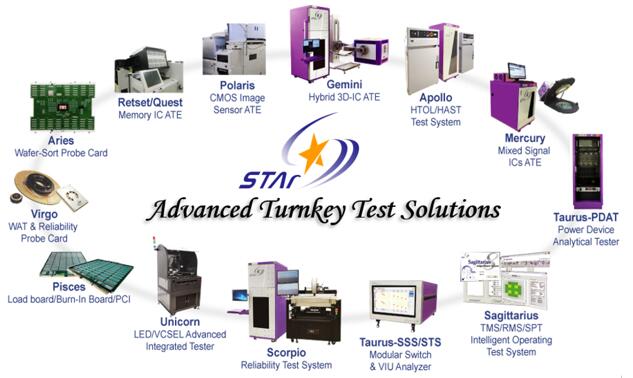

思达科技的产品系列

思达科技的产品系列

思达科技的整体解决方案使我们能够在整个半导体供应链中提供一站式测试产品、耗材和技术的服务,贯穿了设计公司、代工厂、砷化镓(GaAs)晶圆制造商、光学器件制造商、测试公司、组装与封装公司的全产业链。我公司服务于供应链的各个环节:研发、技术开发、质量和可靠性保证、失效分析、制造和测试。

EM:您如何看待思达科技在硅光子市场的发展机遇?

刘俊良:硅光子是一种颠覆性技术,它有望彻底改变数据中心、高性能计算和数据传输等诸多应用领域。硅光子是激光、光学、MEMS、高速数字电路和射频片上系统(RF SOCs)等多种技术模块的集成综合体。测试这样复杂的系统需要具备包括精密机械、光学特性和射频测量等极强专业知识的整合能力。

思达科技拥有近20年的集成测试系统经验,能够设计和制造包括仪器、探针台、自动耦合平台、探针卡及应用测试软件在内的整体硅光子测试解决方案,以满足客户对研发、工程、量产和可靠性认证的需求。

EM:光子测试非常特殊,思达科技是如何在硅光子测试技术的竞争中胜出?

刘俊良:随着由代工厂、商业模块工具和光子测试性能共同构成的产业生态系统的建立,硅光子集成电路技术和应用正在加速发展。将光学测试从封装级深入到晶圆级半导体工艺,是保证性能和良率的重要环节。

为了满足特定测试的要求,思达科技开发了一款半自动一体式晶圆级测试系统(可升级为全自动)——射手座(Sagittarius-SPT),可用于硅光子器件的表征和验收测试。该系统是基于智能自动定向光耦合算法、先进的仪器控制以及复杂的测试方法实现的片上RF/DC光电硅光子测试设备,其关键优势为可达到晶圆级测试,同时可生成快速、可重复、准确的测试结果。

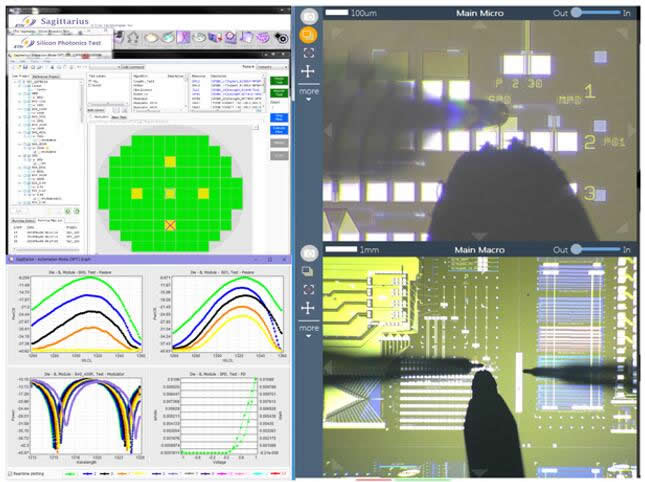

思达科技射手座测试系统:多变量光衰减器(VOA)的自动顺序测试

思达科技射手座测试系统:多变量光衰减器(VOA)的自动顺序测试

射手座测试系统还可在-55℃ - 300℃温度范围内工作,进一步测试不同类型硅光子器件的光电DC-RF和动态高频性能。射手座测试系统包含用于晶圆自动上料/下料位置的设备前端模块(EFEM),该系统可作为业界领先的硅光子器件和集成电路量产测试系统,甚至可被用于极端操作环境。射手座测试系统能够以最低的测试成本为客户生产硅光子器件,同时最大限度降低了操作员之间差异带来的影响。

射手座测试系统的价值定位:

(1)价值导向功能
- 动态资源分配和智能切换;
- 交互、工程与自动化测试模块;
- 灵活的基于用户定义决策的测试流程;
- 标准型算法编辑器和排错程序(C++);
- 超过500个仪器驱动器。

(2)关键的硅光子测试功能
- 硅光子测试模式;
- 自动光纤对准;
- 光电器件测试库套件;
- 自动探针台和机械手控制。

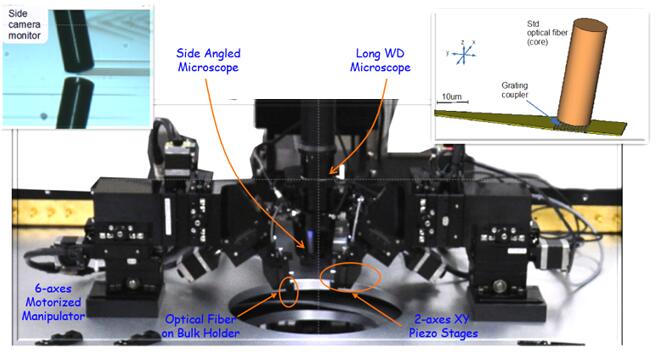

自动测试中的硅光子器件

自动测试中的硅光子器件

EM:请您谈谈思达科技在硅光子方向的发展畅想。

刘俊良:由于采用了集成电路的标准半导体制造技术来生产光学器件,硅光子市场有望在不久的将来迎来大幅增长。我们相信,射手座测试系统将为我们的客户提供硅光子行业的前沿技术,并通过精确的校准程序和可靠的测试性能来提升无数器件的性能。

EM:您能分享一下思达科技在硅光子领域已经开展的合作吗?

刘俊良:射手座测试系统已收到来自韩国和中国重要半导体制造商和设计公司的多份订单,用以帮助他们制造未来的光纤器件。这些订单反映了思达科技在硅光子晶圆/器件测试领域的成功。思达科技还计划与硅光子行业的领先供应商建立合作,共同提供PDK(过程开发工具包),以确保最佳实践效果:满足制造要求的设计、可制造性、满足测试要求的制造,以及满足可靠性的测试和产品认证。射手座测试系统能够满足光电行业制造商的需求,我们相信我公司的测试系统将显著提升客户的制造效率、产能和产品质量。
