基于3D有机-无机杂化材料的湿度传感器综述
2026-05-10 14:08:32   来源：麦姆斯咨询   评论：0   点击：

湿度传感器广泛应用于医疗保健、农业、建筑以及食品和药品储存等多个领域。在这些应用领域中，准确可靠的湿度监测对于确保适宜的环境条件、防止材料变质或设备故障至关重要。近年来，有机-无机杂化材料因其融合了有机与无机组分互补特性的优势，已成为颇具发展潜力的湿度传感平台。值得注意的是，具有三维（3D）结构的杂化材料因其较大的比表面积而受到越来越多的关注，这种结构能够增强反应活性并提升传感性能。

据麦姆斯咨询报道，近日，韩国国立首尔科学技术大学（Seoul National University of Science and Technology）在Chemosensors期刊上发表了题为“3D Organic–Inorganic Hybrid Humidity Sensors: A Review”的综述文章。文中综述了基于有机-无机杂化材料的湿度传感器的最新研究进展，特别强调了3D杂化架构。分析表明，3D杂化架构能够通过改善水分子吸附和电荷传输路径来提升传感性能。总体而言，本文重点讨论了有机-无机杂化架构在开发高性能湿度传感器方面的潜力与重要意义。

湿度传感机制

电容式和电阻式湿度传感器因其高灵敏度和易于集成，在实际应用中得到了最为广泛的研究和采用。因此，本文主要聚焦于这两种主流类型的传感机制。其中，电容式湿度传感器凭借其显著优势，例如低功耗和优异的线性度，目前占据市场主导地位。这类传感器通过测量电容变化来检测湿度，电容变化由介电材料在吸湿后的相对介电常数变化引起。相对介电常数的变化由水分子与外部电场之间与频率相关的极化机制所决定。

基于这些极化原理，电容式湿度传感器的灵敏度受到传感层结构特性的显著影响。特别是，3D结构和有机-无机杂化传感膜在孔隙和材料区域之间形成了大量的电异质界面，这导致了麦克斯韦-瓦格纳极化效应（Maxwell–Wagner polarization effect）。这种效应在低频区尤其明显，此时扩展的电荷积累界面会显著放大介电响应。因此，在低频下，电容会随着相对湿度的升高而急剧增加，从而实现高灵敏度。相比之下，在高频区，水分子无法跟随电场的快速变化，导致介电弛豫。这抑制了取向极化，从而降低了相对介电常数和传感器灵敏度。因此，电容式湿度传感器的性能取决于增强的界面极化和介电弛豫之间的相互作用。

电阻式湿度传感器通过监测传感器表面吸附水分子引起的传感膜电阻或电导率的变化来检测湿度。在吸湿后，水分子解离成H⁺和OH⁻离子，这些离子会与传感器表面相互作用，从而降低电阻。基于聚合物的湿度传感器因其固有的特性（例如离子传输能力和电导率）而被广泛用作电阻式湿度传感器。目前，有机-无机杂化复合材料被用于克服传统聚合物的局限性，并增强关键性能，例如活性表面积和电导率，从而提高传感性能。电阻式湿度传感器的整体响应由从低湿度下化学吸附驱动的有限离子传导到高湿度下通过连续水层的质子传导的转变和由于聚合物膨胀引起的电网络结构调制之间的相互作用决定。

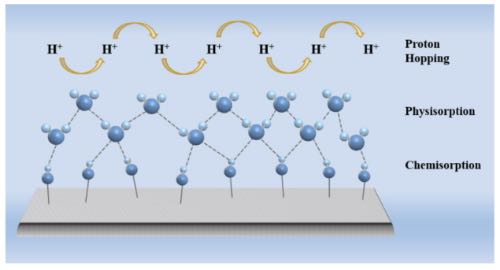

湿度传感机制示意图

基于有机和无机材料的湿度传感器

本文主要关注作为代表性有机传感材料的聚合物基湿度传感器。代表性材料包括聚乙烯醇（PVA）、聚苯胺（PANI）、聚噻吩、聚对苯撑乙烯和聚吡咯（PPy），以及绝缘但有极性的聚合物，例如聚甲基丙烯酸甲酯（PMMA）、乙酸丁酸纤维素、聚对苯二甲酸乙二醇酯（PET）。聚合物基湿度传感器因其与水分子的可控相互作用和可调的电性能，表现出高灵敏度和机械柔韧性。然而，其性能往往受到恢复动力学缓慢、滞后以及高湿环境下长期稳定性差等问题的限制。此外，由于测量条件（例如频率、湿度范围和器件结构）的差异，不同研究之间的传感性能直接比较仍然具有挑战性。

基于无机材料的湿度传感器因其高化学稳定性和热稳定性以及优异的灵敏度而得到广泛认可，可在宽温度范围内工作。已经探索了各种无机传感材料，包括金属氧化物半导体、过渡金属硫化物、MXenes和钙钛矿氧化物。其中，金属氧化物半导体和钙钛矿氧化物因其高效的电荷传输、可调的带隙和丰富的表面功能而特别有吸引力。然而，无机材料通常缺乏机械柔性，导致机械相容性差。此外，它们的传感性能受到温度和相对湿度变化的显著影响，导致测量一致性有限。

有机-无机杂化湿度传感器

为了克服纯有机和纯无机湿度传感器的固有局限性，有机-无机杂化湿度传感器引起了广泛关注。有机-无机杂化材料是将有机成分和无机成分结合而成的复合材料，能够弥补各自的缺点，并整合各自的优势。特别是，材料界面处的协同效应使其具有更快、更精确的响应特性。因此，有机-无机杂化湿度传感器已成为一种有前景的方法，能同时提升灵敏度、线性度、响应/恢复时间和滞后等关键性能参数。聚合物的引入能够有效调控无机基湿度传感器的表面极性和水分子相互作用特性，同时增强离子传导路径。例如-SOOOH、-OH和-NH₂等官能团可促进水分子的吸附和解离，而聚合物网络则有助于质子和离子的传输。

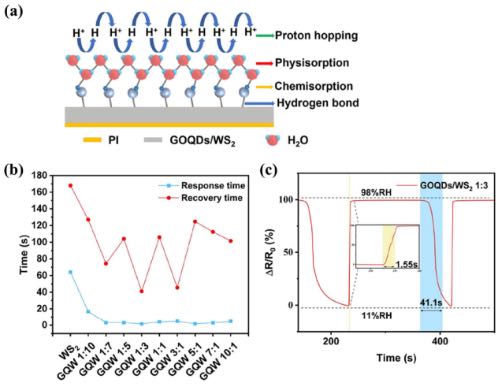

基于GOQD（氧化石墨烯量子点）/WS₂复合材料制备的柔性湿度传感器

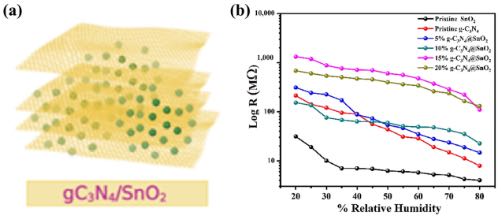

g-C₃N₄/SnO₂复合粉末基传感器

为了最大限度地提高湿度传感器的灵敏度和响应特性，增加表面积和优化水分子扩散路径至关重要。在此背景下，3D结构作为下一代湿度传感器的关键结构策略引起了广泛关注。在本文中，“3D结构”是指多孔、分级或互连结构，能够提供更大的表面积和更多的扩散路径。

与二维（2D）结构相比，这些3D结构通过提供更大的比表面积、丰富的反应位点和优异的传感性能，最大限度地发挥了杂化材料的优势。最近的研究表明，使用MXenes、SnO₂和介孔二氧化硅材料制造了基于3D杂化结构的湿度传感器。

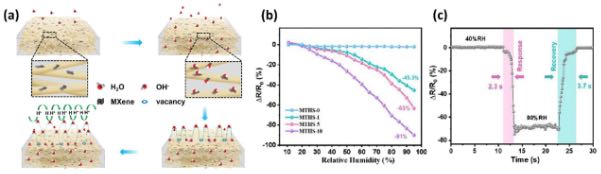

通过静电纺丝工艺，将2D Ti₃C₂Tₓ MXene结合到3D多孔热塑性聚氨酯（TPU）结构中，制备了TPU/MXene（MTHS-10）湿度传感器。

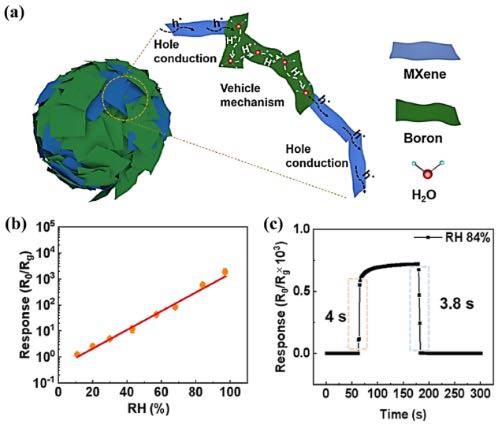

3D硼/MXene基湿度传感器

综上所述，研究人员全面概述了从有机和无机材料到3D杂化结构的湿度传感器的最新进展。传统的有机传感材料稳定性差，而无机材料的柔韧性和再现性有限。相比之下，有机-无机杂化湿度传感器克服了这些限制，成为下一代替代产品。有机-无机杂化材料结合了有机和无机成分的优点，提供了优异的稳定性和可加工性。此外，界面协同效应增加了水吸附位点，优化了电荷传输路径，同时实现了快速准确的响应特性。

此外，3D湿度传感器因其能够最大化传感器性能而受到关注。这些基于3D杂化结构的传感器通过多孔结构提供了指数级更大的表面积，并有效地优化了水分子扩散路径，使其对于实现当今所需的高灵敏度和超快响应至关重要。尽管取得了这些进展，但缺乏标准化的评估条件和有限的长期稳定性数据仍然存在挑战，这阻碍了直接比较和实际部署。

此外，凭借其卓越的性能和柔韧性，3D杂化湿度传感器有望在可穿戴设备和物联网环境监测等下一代应用中发挥越来越重要的作用。

展望未来，人工智能（AI）和深度学习与有机-无机杂化湿度传感器的集成代表了智能传感系统的变革前沿。最近的突破强调了卷积神经网络（CNN）等深度学习架构在将复杂的湿度-温度-时间数据集转化为高维特征图方面的变革作用。这种能力实现了实时人类行为识别和高精度呼吸健康监测等高级功能，超越了简单的数字输出范围。

总而言之，由人工智能和深度学习驱动的3D有机-无机杂化湿度传感器有望在下一代智能感知技术中发挥关键作用。它们将先进的材料设计与智能算法相结合，不仅可以解决当前的性能瓶颈，还可以为新兴的实际应用提供主动、自适应和高度可靠的传感解决方案。

论文链接：https://doi.org/10.3390/chemosensors14050108

延伸阅读：

《盛思锐温湿度传感器SHT45产品分析》

《二氧化碳气体传感器产品对比分析》

《气体和颗粒物传感器技术及市场-2024版》

《传感器技术及市场-2026版》

《面向可穿戴设备的传感器和执行器-2025版》

《可穿戴传感器技术及市场-2025版》

《印刷和柔性传感器技术及市场-2024版》
