聚焦离子束物质再分布致形变技术
2017-01-21 13:29:40   来源：麦姆斯咨询   评论：0   点击：

聚焦离子束技术（Focused ion beam, FIB)由于其高精度刻蚀、定点加工、实时成像等优势，常用于精密加工、TEM制样等领域。其工作机理通常为：刻蚀、沉积与成像。聚焦离子束物质再分布致形变技术（Focused ion beam material redistribution induced deformation, FIB-MRD）是一种近年开发出来的新的加工方法。

FIB-MRD技术

FIB-MRD技术利用FIB辐照所输入的高能量去引发悬浮靶结构的物质再分布，通过粒子与物质作用时的瑞利不稳定性构建纳米结构，在一定意义上扩充了聚焦离子束的应用范围。

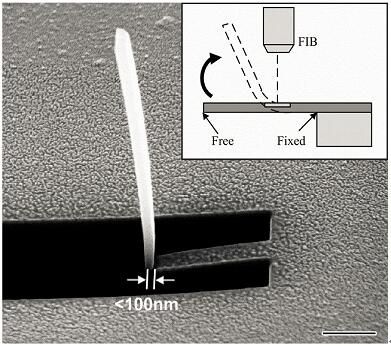

氮化硅薄膜的弯曲现象

如果使用FIB扫描单端固支的悬臂梁，如上图所示，悬臂梁会因为沿着悬臂梁厚度的方向存在应力梯度分布，从而产生使结构里面运动的力矩，从而产生物体形变。而如果将悬臂梁两端固支的情况下对特定区域进行扫描，应力便不会以里面运动的形式释放，从而表现出其他作用，如下图所示。

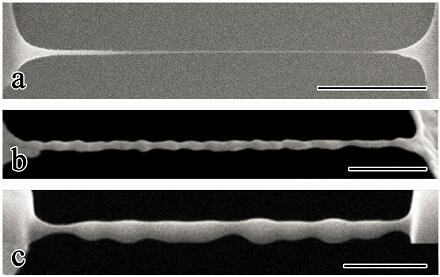

两端固支悬梁臂上FIB扫描后形成的结构

此时，根据条件不同，受辐照的两端固支悬梁出现了两种现象：1 )在Si3N4和S02材料并以较低的能量和束流条件下形成直径均匀的纳米结构，如上图a所示；2)在Si、Au、Al材料上并用较高的能量和束流条件下形成直径不均匀的纳米结构，如上图b/c所示。

机理分析

辐照靶结构的高能入射FIB在同靶材料原子/分子的相互作用过程中，将把足够多的动能传递给后者。在数十皮秒的时间内，FIB辐照层内获能的靶材料原子/分子将离开它们原有的晶格位置而产生迁移，并进而造成级联迁移，同时产生大量缺陷。另一方面，系统级能量的积累将使FIB辐照层在相对更长的一段时间内经历类似于“淬火”的过程，缺陷扩散，靶材料原子/分子按照系统自由能最低原理重新分布，结构表面会变得光滑。靶结构材料在FIB的轰击下还会被不断溅射掉，这将造成结构尺寸的变化，如厚度减薄，当结构厚度减薄到 < 入射离子平均投影射程之后，离子将能够完全穿透剩余纳米靶结构，与结构中上下所有材料原子/分子发生能量交换，这时剩余纳米靶结构整体发生物质再分布，类似于一种“准液桥”在系统自由能最低原理支配下的演化。

利用FIB-MRD技术进行多样化微纳结构加工

北京大学微纳加工技术国家重点实验室的毛逸飞及其研究团队利用FIB-MRD技术进行多样化微纳结构加工研究。

多根纳米弦并行加工

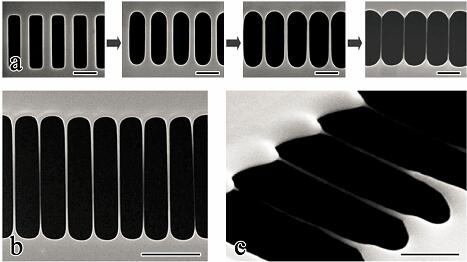

利用FIB-MRD技术准并行加工多根纳米弦

上图a展示了在FIB大面积辐照下的纳米弦演变过程（Bar=500nm），图b 为单次FIB扫描同时制作出的八根纳米弦图形（Bar=500nm），图c为10nm以下的纳米弦SEM图（Bar= 100nm）。

二维纳米网孔加工

使用在薄膜上预定义二维的周期沟槽，然后进行大面积均匀的FIB扫描就可能制造出带有纳米孔阵列的薄膜。

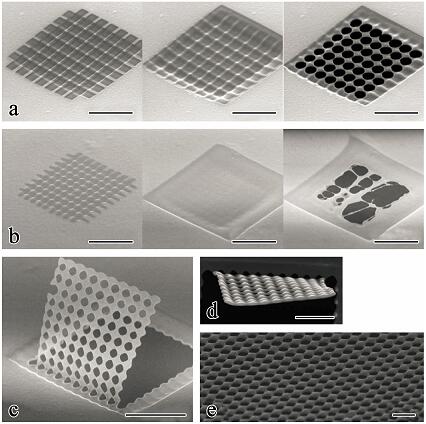

上图为纳米孔阵列薄膜的加工过程（a~c: Bar = 1 um; d, e: Bar =500 nm）。

结论

聚焦离子束物质再分布致形变技术具有高精度、原位加工等特点，可以运用在多种加工场景。加工得到的微纳结构可应用于生物微流控系统、太赫兹通信、光学天线等领域。
