莱姆推出GO系列传感器,用于AC和DC电流的隔离测量
2017-08-21 14:45:13   来源:微迷   评论:0   点击:

莱姆推出GO系列传感器,拓宽了小体积集成电路型传感器范围,用于AC和DC电流的隔离测量,带宽可达300 KHz。GO 系列产品虽然尺寸小,却能实现完全隔离,并且集成原边导体,额定测量电流分别为4 A、6 A、8 A、10 A、12 A、16 A、20 A或30 A,测量范围可达到额定电流的2 5倍。

莱姆推出GO系列传感器,拓宽了小体积集成电路型传感器范围,用于AC和DC电流的隔离测量,带宽可达300 KHz。GO 系列产品虽然尺寸小,却能实现完全隔离,并且集成原边导体,额定测量电流分别为4 A、6 A、8 A、10 A、12 A、16 A、20 A或30 A,测量范围可达到额定电流的2.5倍。GO系列产品能短时(1 ms)承受的峰值高达200 A的过载电流。

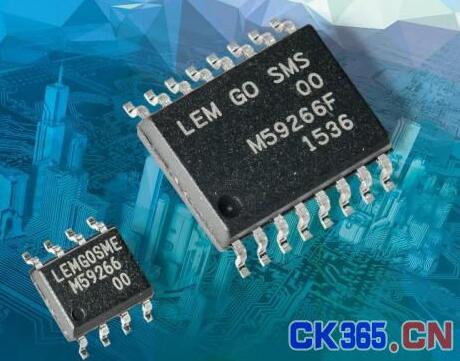

莱姆推出GO系列传感器,用于AC和DC电流的隔离测量

与其他的SO8或SO16 SMD器件一样,传感器直接安装在一个印刷电路板上,降低了生产成本,节省了布板空间。

GO系列产品使用简单,集成了低阻抗的原边导体(功耗最小),采用ASIC专利技术,可以直接测量,但可以保证很好的绝缘性能,足够的爬电距离和电气间隙。

标准产品可以按照型号提供具有不同敏感度等级的模拟电压输出,采用5V供电的,输出电压为800 mV @ IPN;采用3.3V供电的,输出电压为500 mV @ IPN。也可以选择不同比例的输出电压,对应不同的型号。

GO系列传感器不是简单的基于ASIC技术的开环霍尔效应传感器;该系列产品采用集成原边导体,独特的梯度测量设计,在电力电子应用中可以具备出色的抗外部磁场干扰的能力。

这些特有的设计集合经过验证的旋转、可编程,内部温度补偿(EEPROM)等技术,确保了-40到+125°C整个温度范围内的高精度,最大误差为3.74%。无磁路的设计意味无磁失调,同样提高了测量精度。与前一代产品相比,极大地提高了全温度范围内的精度和响应时间。GO系列产品的响应时间为2 us,与带有磁路的传感器的响应时间非常接近。

SO16封装的传感器提供2个不同的过流检测(OCD)引脚,一个很快,另一个较慢,但更精确。

对于一些应用场合,尤其是电机驱动,对速度控制要求高于电流范围和隔离等级,但是价格和尺寸的压力非常大,比如白色家电,百叶窗和空调的应用,低成本且体积小的GO系列传感器是一种很好的解决方案 。

在采用AC驱动、AC & DC逆变器、电源、伺服驱动器的应用中,GO系列产品让人耳目一新。相比于其它传统的低成本电流测量方案,具有很大的竞争优势。比如相比低成本的分流器方案,GO除了能实现分流器具备的功能外,还可以实现绝缘。

GO系列满足最新的工业标准,同样享受莱姆的五年质保服务。

LEM – 电力电子行业的核心

莱姆作为传感器领域的市场先导者,可以为客户提供全新的技术和高质量的电气参数测试解决方案。其核心产品为电流和电压传感器,被广泛应用于驱动和焊接、可再利用能源以及电源、牵引、高精度、常规和绿色汽车等领域。莱姆的策略是开发其核心业务的内在实力,并且在新应用的现有市场和新市场上发现机会。莱姆作为一家中等规模的全球化公司,在北京(中国)、日内瓦(瑞士)、町田(日本),索菲亚(保加利亚)设有生产工厂,各地的销售办事处与客户紧密贴近,为全球客户提供无缝服务。莱姆(LEM)集团于1986年在瑞士证券交易所上市(公司股市代码:LEHN)。
