纳芯推出高精度、高频响传感器信号调理芯片:NSA5311
2015-01-04 14:52:36 来源:微迷 评论:0 点击:
苏州纳芯微电子有限公司(Suzhou Novosense Microelectronics Co., ltd.),是一家专注于为高性能传感器提供信号调理专用集成电路(AISC)的供应商。日前,该公司宣布推出高精度、高频响传感器信号调理芯片(ASIC):NSA5311。
纳芯微电子表示,区别于该公司之前推出的另一款信号调理芯片NSA2300,NSA5311采用全模拟信号通道,具有最高达2MHz的信号带宽,特别适合于对频率响应,延时要求高的传感器在宽温度范围内的高精度信号调理,如开环电流传感器(霍尔,GMR,TMR),桥式加速度传感器,压力传感器等。其采用的基于查找表插值拟合的校准算法,也使得其可以支持温度系数非线性程度较高的传感器的校准调理。

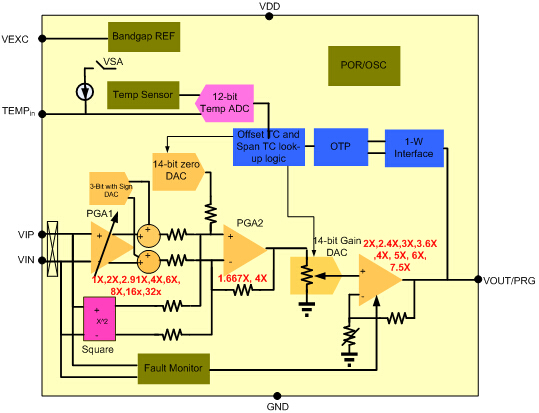

NSA5311集成了高精度信号放大路径(核心为低噪声、低漂移增益可调仪表放大器)、一个14位DAC用于零点校准,一个14位DAC用于灵敏度校准、独创的传感器信号二阶非线性模拟补偿电路、内部温度传感器、参考电压、故障诊断及钳位功能。配合最多可以支持8个校准温度点的查找表插值逻辑,NSA5311可以对传感器的信号进行放大,并校准其二阶非线性,零点、零点漂移、灵敏度和灵敏度漂移。查找表系数存储于一组可以两次编程的MTP里。NSA5311的配置参数及查找表系数的读写通过单总线接口(OWI)进行,该OWI接口与模拟输出引脚VOUT共用。NSA5311工作温度范围为-40℃至+125℃,供电范围为3V~5.5V。
与传统基于运放的传感校调理电路相比,使用NSA5311只需搭配少量外围电阻电容,可以省去很多的外围器件,如用于修调的电位器,激光修调电阻,在缩小传感器模块体积,降低系统器件成本的同时还可以提高传感器模块的性能。配合纳芯微电子提供的传感器量产校准平台(包含校准板及控制软件),客户还可以实现全自动校准,提高传感器模块的校准效率,降低校准成本,提高成品率。
NSA5311现已经批量出货,以DFN10的封装或者晶圆的形式提供,同时还提供单颗评估套件帮组客户迅速展开设计工作。如需获取更多信息,请登陆苏州纳芯微电子的官方网站:www.novosns.com
