Allegro MicroSystems推出新高精度霍尔效应电流传感器IC:ACS720
2017-08-17 18:01:48 来源:微迷 评论:0 点击:

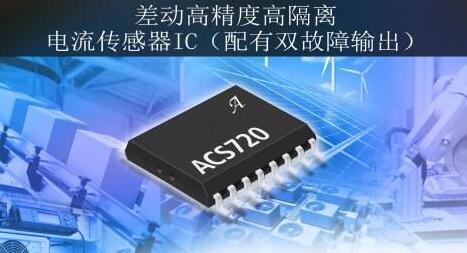

& 8203;Allegro MicroSystems,LLC宣布推出一款全新高精度霍尔效应电流传感器IC ACS720,它具有多种可编程故障级别,适用于工业和消费类应用,尤其是电机控制和电源逆变器级等相关应用。
器件采用集成式、低功耗导体和高达4800VRMS电隔离设计
Allegro MicroSystems,LLC宣布推出一款全新高精度霍尔效应电流传感器IC ACS720,它具有多种可编程故障级别,适用于工业和消费类应用,尤其是电机控制和电源逆变器级等相关应用。Allegro ACS720的一个主要优势是通过专有的IC SOIC-16W封装能够以较少的物料清单提供所需的高隔离度。ACS720采用5V单电源供电,能够保持输出电压摆幅为0至3V,并具有稳定的零电流输出1.5V。这样,ACS720在以5V电源工作时,其输出能够支持许多MCU上的典型3.3V ADC。此外,ACS720的高电源抑制比(PSRR)能够抑制PCB或系统中电源的噪声,从而在高噪声环境下也能保持高精度。ACS720器件具有用户可配置的双重故障功能,快速和慢速故障输出可以进行短路和过流故障检测。来自ACS720电源的用户创建电阻分压器可用于设置故障级别,故障输出为开路漏极,允许用户将其上拉至MCU兼容电压。开路漏极输出还允许实现多个传感器故障输出的简单逻辑OR。
ACS720还集成有差动式电流检测,能够抑制外部磁场,大大简化了三相电机应用中的电路板布局。由于采用了Allegro专利的数字温度补偿技术,因而在此开环传感器IC中能够实现接近闭环的精度,为那些传统上依赖于闭环技术传感器的电流传感应用提供了一种体积更小、更经济实惠的解决方案。
ACS720采用小型表面贴装SOIC16封装,引脚框为100%雾锡电镀,并与标准无铅印刷电路板组装工艺兼容。在器件内部,除了RoHS免除的倒装芯片高温铅基焊球,器件也是采用无铅设计。ACS720器件在出厂前已经完全校准。
