消费类红外成像的精彩世界
2016-03-05 22:00:52 来源：麦姆斯咨询 评论：0 点击：
Bullit集团推出了全球首款集成FLIR One红外热成像摄像头的智能手机，开拓了独一无二的市场机遇。消费类及DIY应用的红外热成像市场在2015年达到了2000万美元。Yole预计2015~2020年期间，该领域市场复合年增长率将达26%以上。
2016年世界移动通信大会无疑是探索消费行业及其前沿创新技术的盛会。
上周在巴塞罗那举办的世界移动通信大会上，各厂商发布了大量的新产品。卡特彼勒全球移动设备特许商——Bullitt集团在上周发布了一款创新的智能手机，这款手机有可能是本次大会最有趣的产品之一。
事实上，Bullit集团推出了全球首款集成FLIR One红外热成像摄像头的智能手机——“Cat® S60”。该款智能手机的发布为红外热成像厂商开拓了独一无二的市场机遇，通过消费类红外应用的新产品实现销售增长。根据“超越摩尔”市场研究及战略咨询公司Yole的调研数据，消费类及DIY应用的红外热成像市场在2015年达到了2000万美元。Yole预计2015~2020年期间，该领域市场复合年增长率将达26%以上。（数据来源：《非制冷红外成像技术及市场趋势报告》）

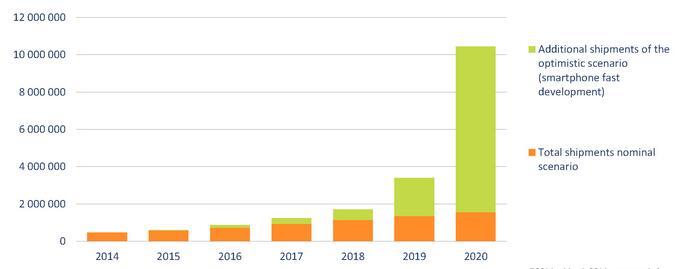

2014-2020年全球非制冷红外摄像头出货量
基于该款智能手机的发布，Yole的合作伙伴System Plus针对FLIR的最新红外产品——FLIR One第二代摄像头和FLIR LEPTON 3 长波红外核心组件进行了逆向成本和技术分析。该分析报告题为《第二代FLIR One摄像头和FLIR LEPTON 3 长波红外核心组件》，本报告基于可用于Android和IOS两大平台的红外热成像摄像头的完整拆解，并提供FLIR摄像头及模组的详细物理分析和制造成本估算。
此外，在这份最新的逆向成本和技术分析报告中，System Plus的专家还对现有技术方案进行了对比分析，如第一代和第二代FLIR One、Seek Thermal/Raytheon以及Opgal Therm-App/Ulis红外热成像摄像头。该竞争分析不仅列出了各公司技术路线的差异，还列出相关的成本分析。
FLIR新推出的Lepton 3长波红外摄像头核心组件在尺寸上与上一代Lepton内核基本一致，但是分辨率达到了160 x 120像素，相比上一代产品（80 x 60像素）提高了4倍。除此之外，新一代FLIR Lepton产品的功耗仅为160mW，与上一代产品150mW几乎相同。“Lepton 3 通过将像素尺寸由17µm缩小到12µm，实现了新一代产品的性能提升”，System Plus的MEMS器件、集成电路及高级封装部门项目经理Romain Fraux解释道，“伴随新像素尺寸的创新还有ROIC新工艺、微测辐射热计和晶圆级光学窗口技术提升、新的像素与ROIC和简化窗口的集成技术，不再需要SOI晶圆。”
光学模组方面，FLIR通过努力提升透镜性能而获得了更宽广的视场角。虽然透镜仍然使用晶圆级硅光学镜片，但是通过使用六边形（上一代产品为方形）而获得了更多的有效面积。
第二代FLIR One和FLIR LEPTON 3长波红外核心组件是FLIR第二代消费类解决方案。2014年，FLIR发布了世界第一款消费类红外热成像摄像头FLIR One，使得任何人都可以拍摄红外热成像照片和视频。这家总部位于美国的FLIR公司又通过全新的设计和升级的Lepton内核带来了第二代解决方案。此次的主要改进在于：在相近的模组尺寸和功耗情况下，实现了更低的成本、4倍分辨率的提升和更广的视场角。
“FLIR的技术选择非常了不起，”Yole总裁兼首席执行官Jean-Christophe Eloy评价到，“他们开启的红外新技术及产业化，为消费类应用的市场扩张铺平了道路。这些技术包括硅光学元件（其制造技术与“超越摩尔”生产设施相兼容），使得红外热成像产品的价格降低，并具有量产可扩展优势。”
FLIR LEPTON 2和LEPTON 3对比
FLIR的战略目标很明显在于大众消费市场，他们就红外成像质量提供最优的平衡方案，并通过图像融合技术使最终成像更易理解。为实现公司战略目标，FLIR完成了一些战略收购，Yole分析师总结如下：
- 2013年收购DOC，获取晶圆级光学技术
- 2015年收购DVTEL，为未来的产品增加软件功能
近期FLIR与大疆创新（DJI Innovations）签署了一份重要的合作协议，FLIR将为大疆创新（DJI Innovations）的无人机提供红外热成像技术解决方案。
